5.1 ALLGEMEIN
Der T 14 MZ Sender ist komplett mit allen Bedienelementen
ausgestattet.
• 4 Steuerknüppelgeber
• 4 seitliche Proportionalgeber (LS, LST, RS, RST)
• 3 zentrale Drehgeber (LD, CD, RD)
• 6 Trimmtaster (T1...6)
• 4 Schalter links (SA, SB, SE, SF) und 4 Schalter rechts (SC,
SD, SG, SH) sowie eine Drucktaster im Drehgeber CD (CD-
SW)
• Insgesamt 22 Bedienelemente welche frei zuzuordnen sind
Die Eingabe der Daten erfolgt wahlweise über die LCD-
Anzeige mit Touchscreen Funktion oder über den 3-D-Hotkey
und die Tasten S1...S4. Diese sind mit der Direkttasten Funk-
tion auch frei belegbar, zum schnellen Aufruf häufig genutzter
Mischfunktionen.

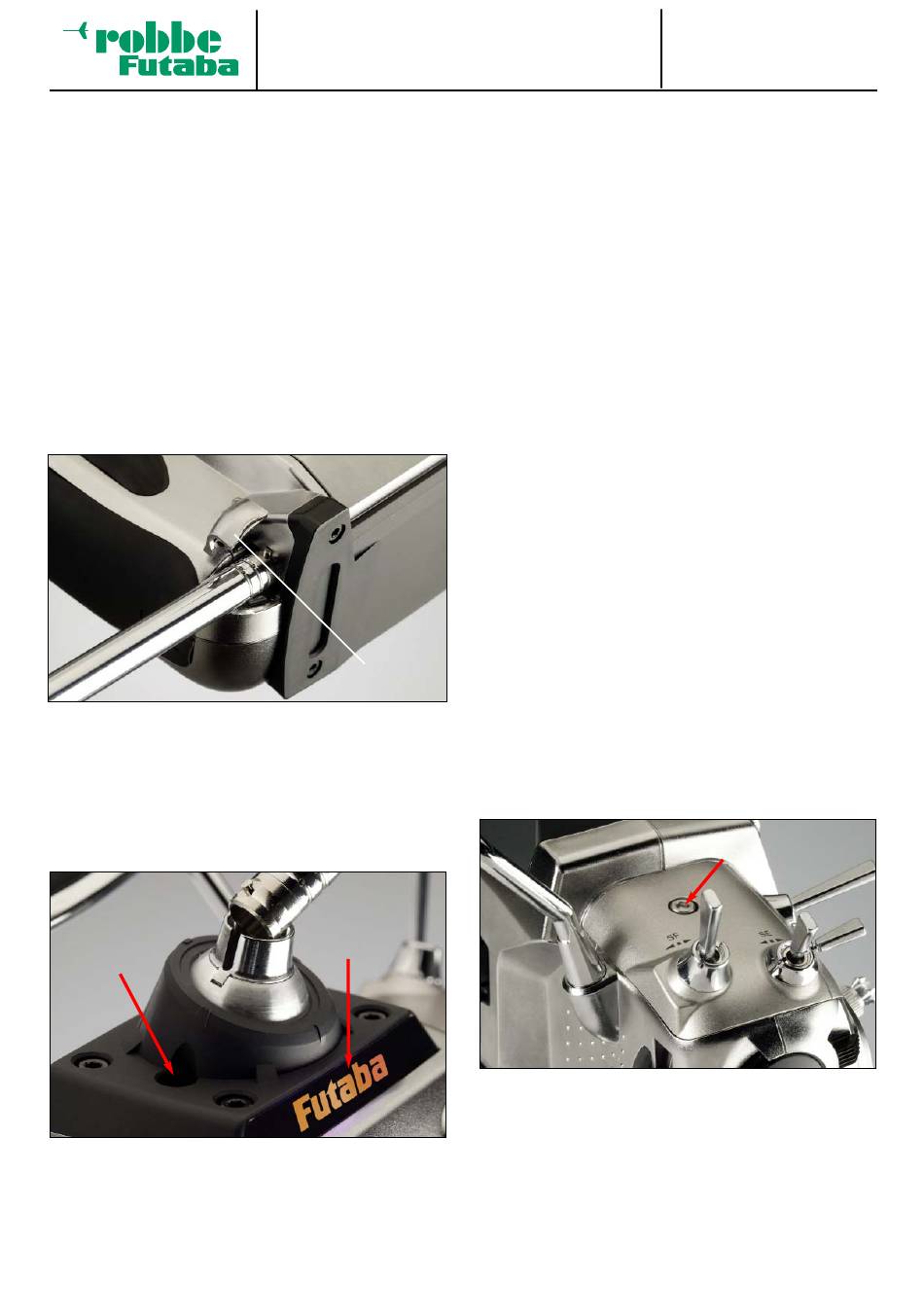

• ANTENNENFACH
Die Senderantenne befindet sich, von hinten gesehen, seitlich,
links unten in einem Schacht im Sendergehäuse. Durch eine
aufklappbare Verschlusskappe ist die Antenne gegen heraus-
fallen gesichert. Zum Betrieb des Senders Antenne heraus-
nehmen und mittels Bajonett-Verschluss am Senderfuß mon-
tieren. Für den Transport wieder im Antennenfach unterbrin-
gen.
• ANTENNENFUß
Sicherungs-
Schraube
Einsetzen der Antenne: Bajonettverschluss einsetzen,
Antenne nach unten drücken und ca. 15° nach rechts
drehen. Antenne rastet ein.
rasten!!
Abnehmen der Antenne: Antenne nach unten drücken und mit
Linksdrehung entriegeln. Antenne entnehmen.
T 1 4 M Z
Antennenfach
-Verschluss
LED-Monitor
Wichtig, Antenne muß ein-
Der Neigungswinkel des Antennenfußes ist verstellbar. Zur
Verstellung des Winkels ist die Sicherungsschraube im Anten-
nenfuß zu lockern, das Kugelgelenk zu verstellen und
anschließend der Fuß wieder festzuziehen. Benutzen Sie dazu
den im Lieferumfang enthaltenen 2,5 mm Inbusschlüssel.
• LED-MONITOR
Im Antennenfuß ist auch der LED-Monitor untergebracht, wel-
cher mit Blinksequenzen und Farben den Senderstatus
anzeigt.
• Nach dem Einschalten blinkt der LED-Monitor zum Test
zunächst mit allen 7 Farben nacheinander.
• Wenn der interne Prozessablauf startet, blinkt der LED-
Monitor in schneller Folge gelb.
• Nach Abschluss des Prozesses wechselt die Anzeige auf
pinkfarbenes
Dauerlicht.
Es wird noch keine Sendeleistung abgestrahlt!
Nachdem die Abfrage
der Taste beantwortet wurde, schaltet der LED-Monitor auf
grün.
Eine grüne
LED
ist die Standard-Anzeige für einen akti-
ven, abstrahlenden Sender!!
• Langsames,
gelbes
Blinken weist auf Warnmeldungen im
Start-Bildschirm hin.
• Langsames,
blaues
Blinken wird während der Frequenzka-
nalübertragung an den Empfänger angezeigt. Ist diese
abgeschlossen, wechselt die Anzeige wieder auf pink.
• Die LED-Monitorfarbe wechselt auf blau, wenn das DSC-
Kabel angeschlossen ist, oder der Sender als Schülersen-
der aktiviert ist.
• Langsames,
rotes
Blinken weist darauf hin, dass kein HF-
Modul eingesetzt ist, oder dass das eingesetzte HF-Modul
nicht zum Sender bzw. dem ausgewählten Frequenzband
passt.
KURZFASSUNG DER WICHTIGSTEN FARBANZEIGEN:
Grün
= Sender HF-Abstrahlung
Rot
oder
Pink
= keine Sender HF-Abstrahlung
• WECHSEL DER SCHALTER
Der Sender ist mit unterschiedlichen Schaltern bestückt. Für
einen optimalen Bedienkomfort können diese elektrisch und
mechanisch untereinander ausgetauscht werden. Dazu kön-
nen die Magnesium-Schalterblöcke von außen abgeschraubt
werden. Dazu den beiliegenden 2,5 mm Inbusschlüssel ver-
wenden. Nach dem Lösen der Schraube den Block vorsichtig
nach oben abheben.
6
Bedienelemente
"senden?"
mit (Ja) durch Drücken
Befestigungsschraube
