6.

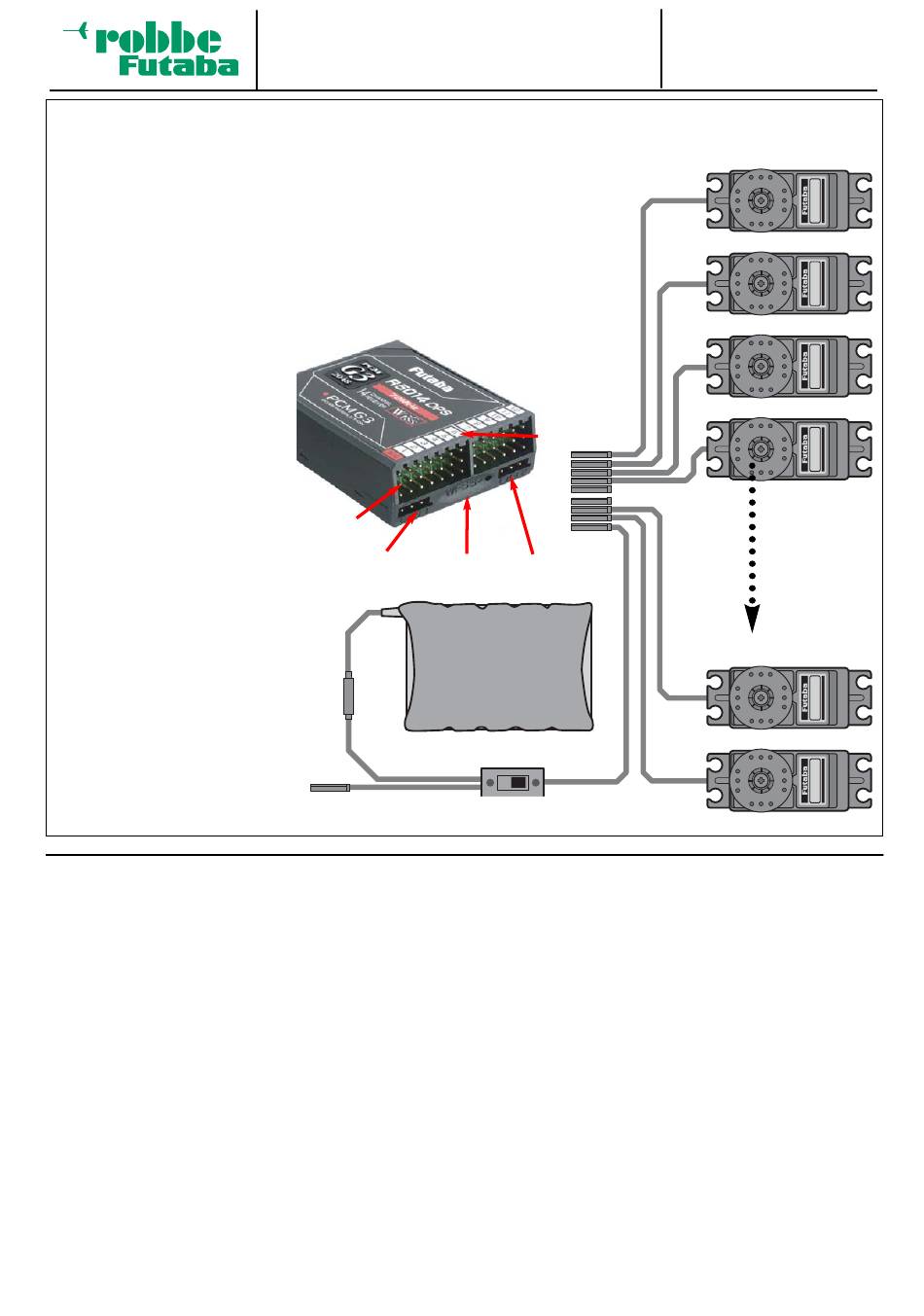

ANSCHLUSS VON SERVOS UND EMPFÄNGER
Servos und Empfänger gemäß der Skizze anschließen.
Anschluss: B/C
= Empfängerakku oder DSC-Kabel.
Ausgang 1...12
= 1...12 Proportionalkanäle für Servos. Wahlweise können 2 dieser
Ausgänge über anzuschließende Multi-Decoder auf je 8 Kanäle erweitert.
Ausgang DG1+2 = 2 Schaltkanalausgänge für Servos.
Monitor-LED
= Zeigt Status der drahtlosen Frequenzkanalübertragung (WFSS) an.
1 x blinken
= Ok, Kanal gewechselt
dauerblinken
= Nicht in Ordnung, kein Kanalwechsel
HINWEIS:
Beim Anschluss einer größeren
Anzahl von kräftigen Servos
oder Digitalservos reicht die
Stromversorgung mit beiliegen-
dem Schalterkabel nicht mehr
aus. Dann ist es erforderlich,
eine entsprechende Stromver-
sorgung (so genannte Power -
Akkuweichen) für Servos und
Empfänger zwischenzuschalten.
Lassen Sie sich hierzu im Fach-
handel beraten.
• NEUE FUNKTIONSREIHENFOLGE
Um zu kleinen 5/6 Kanal Empfängern kompatibel zu bleiben,
wurde der 2. Querruderausgang bei dem PCM-G3 System auf
den Ausgang 5 gelegt. Dadurch ergibt sich eine vom PCM
1024 System abweichende Empfängerbelegung. Dies ist auch
bedingt, durch die höhere Kanalzahl.
Für die Kompatibilität mit dem PCM 1024 System, kann am
Sender im Menü "Funktion" die Funktionsreihenfolge frei
gewählt werden.
HINWEIS:
Sofern beim PCM-G3 System die Funktionsreihenfolge geän-
dert wird, ist darauf zu achten, dass zusammengehörende
Funktionen innerhalb der Kanäle 1...6 oder 7...12 platziert wer-
den. Solche Funktionen nicht auf Kanal 6 + 7 legen, dies
könnte Laufzeitdifferenzen geben.
Die neuartige grafische Auswahl des Modelltyps als Basis für
die Mischfunktionen erzeugt nach der Modelltypauswahl auto-
matisch einen Vorschlag für die Mischfunktionen und die Rei-
henfolge der Kanäle. Wir empfehlen diese, wenn möglich, bei-
zubehalten damit sich ein Belegungsstandard ergibt.
T 1 4 M Z
B/C
DG 1
Monitor LED
Empfängerakku
Ladebuchse
Ein-Ausschalter
14
Servos 1...12
B/C
DG 2
Im Menü "Funktion" wird übersichtlich angezeigt, an welchem
Ausgang das entsprechende Servo angeschlossen wird und
mit welchem Geber es gesteuert wird. Bei Funktionen mit 2
oder mehr Servos werden sogar die entsprechenden Geber
konfiguriert.
Innerhalb eines Modelltyps variiert die Konfiguration wenig.
Bedingt durch die Anzahl der Ruder und Klappen erhöht sich
die Zahl der belegten Kanäle.
Anders beim Wechsel eines Modelltyps. Ändert sich der
Modelltyp beispielsweise von normalem Leitwerk auf Leitwerk
mit 2. Höhenruderservos (Ailvator) so ändert sich zwangs-
weise auch die Reihenfolge der Funktionen.
Dies gilt natürlich auch für Segelflugmodelle mit und ohne
Motor sowie für Nurflügelmodelle mit und ohne Winglets.
Auf den folgenden Seiten finden Sie die umfangreichen Auf-
stellungen und Skizzen der Servo Anschlussreihenfolge,
geordnet nach den verschiedenen Modelltypen, die von der
Software verwaltet werden, dargestellt.
Empfängeranschluss
Servos 1..12
