- Seite 1 B E D I E N U N G S A N L E I T U N G M e g a t e c h T 3 P M - M X 2 . 4 G H z No.
-
Seite 2: Inhaltsverzeichnis
Bestell Nummer F3025 Megatech T3PM-MX 2.4GHz Inhaltsverzeichnis Kapitel Seite Kapitel Seite 13.3 Exponentialfunktion Kanal 1 und 2 (EXP) ..18 Sicherheitsbestimmungen ....3 •... -
Seite 3: Sicherheitsbestimmungen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Sicherheitshinweise, bitte unbedingt beachten Verwenden Sie immer original robbe-Futaba Steck ver bin - dungen. An den An lagen dürfen keinerlei Veränderungen vor- Lesen Sie vor Inbetriebnahme unbedingt diese Anleitung genommen werden. und besonders unsere Sicherheitshinweise genau durch. -
Seite 4: Lieferumfang

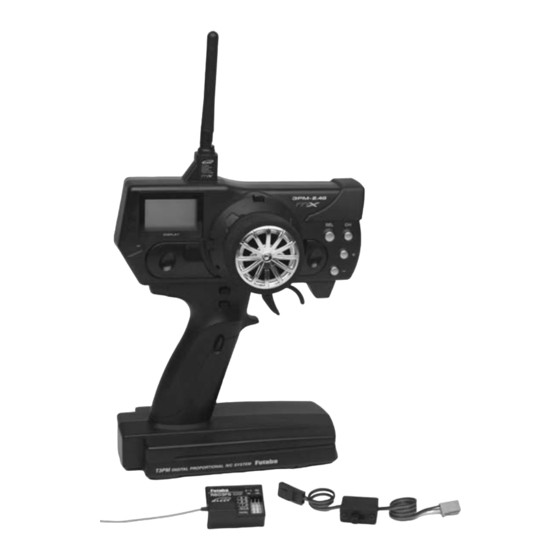

Bestell Nummer Megatech T3PM-MX 2.4GHz F 3025 1. Lieferumfang: 1 x Sender Megatech T3PM-MX 2.4 GHz 1 x Senderbatteriebox 1 x Empfänger R 603 FS 2.4 GHz 1 x Schalterkabel Standard 1.1 Empfohlenes Zubehör Senderakku 8 NIMH 2500 mAh No. 8005 Senderakku 8NiMH 1500 Fl. -
Seite 5: Empfänger R603Fs 2.4 Ghz
Die wesentlichen Merkmale dieser Anlage sind: 3. Allgemeine Beschreibung • Modernes Gehäusedesign mit ergonomisch positionierten Die Megatech T3PM-MX 2.4 GHz ist eine leistungsstarke Pis- Steuer- und Bedienelementen für 3 Kanäle. tolengriff-Computeranlage mit FHSS-Übertragungstechnik. • Hochwertige Computeranlage mit präziser, digitaler Ein - Dieses System arbeitet auf dem weltweit zugelassenen ISM- stellung für drei Steuerkanäle und Trimmung. -
Seite 6: Technische Daten
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Technische Daten Die Abbil dung zeigt den fertig konfektio- Sender T3PM-MX 2.4 GHz nierten Akkupack 8 Funktionen: 6/3 Servos NiMH 2000AA (No. Übertragungssystem: FSK /HRS-FSK 4548). Frequenzband: 2,4...2,4835 GHz Alternativ: 2,4...2,454 GHz Durch das Steck - Kanalraster: 2048 kHz system der Akku-... -
Seite 7: 5.3 Betriebszeiten
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Für eine Normalladung des Sender- und Empfängerakkus Betrieb umgehend eingestellt und nachgeladen werden. empfehlen wir den Unicharger 6 No. 8500 und die Verwen- 5.4 Senderspannungsanzeige / Akkualarm dung der Ladekabel No. F 1415 und F 1416. Schließen Sie die Bananenstecker der Ladekabel immer Nach dem Einschalten des Sen ders zuerst am Ladegerät an. -
Seite 8: Hinweise Für Den Betrieb
Modulationsart angezeigt. Durch Betätigung der “CH”-Taste dann auf die vorher programmierte Failsafe-Position. kann die Modulationsart erneut kurz eingeblendet werden. Der Megatech T3PM-MX 2.4 GHz-Sender unterstützt die Bei Fahrtreglern mit 5 Volt BEC-System kann es zum Modulationsarten PPM (FM) und HRS, ebenso der Empfänger Ansprechen der Battery F/S Funktion kommen, wenn der Akku bereits weitgehend entladen ist. -
Seite 9: Bedienelemente Des Senders
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Battery F/S Funktion (Unterspannungsalarm) FM (PPM) oder HRS-FM Modulation am Sender auswählen Sender und Empfänger nahe zueinander bringen (ca. 1 Die Batterie F/S-Funktion wird aktiv, wenn die Spannung am Meter) Empfänger 4,75 V oder weniger beträgt. Das Gasservo geht dann auf die vorher programmierte Failsafe-Position. -
Seite 10: Bedientasten
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Bedientasten Die Funktioneinstellungen am Sender T3PM-MX 2.4 GHz erfolgt über das LC-Display sowie den 4 griffgünstig ange- brachten Tasten. Die beiden Tasten SEL und CH dienen zur Navigation im Menü, die +/- Tasten zur Werteeinstellung. Select-Taste (SEL): Taste zur Auswahl der einzelnen Softwarefunktionen, innerhalb... -
Seite 11: System Einstellungen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 System Einstellungen 11.2 Modellspeicher löschen (CLR) Beschreibung der einzelnen System Einstellungen. Die Navi- In diesem Menü lassen sich die Modelldaten des aktiven Spei- gation zu den einzelnen Menüpunkten erfolgt wie vorstehend cher platzes löschen, d.h. auf die werksseitigen Vorein - grafisch dargestellt und wird nicht nochmals wiederholt. -
Seite 12: Modulationsart (Mod)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 11.4 Modulationsart (MOD) 11.5 Schalterzuordnung (FNC-SW) Mit dieser Funktion können Sie die Modulationsart des Sen- In diesem System-Einstellmenü kann den beiden Schaltern ders bestimmen. SW1 und SW2 das Schalten bestimmter Funktion zugeordnet werden. Dabei ist eine Doppelvergabe möglich. Zur Verfügung stehen zwei Verfahren: Die werksseitigen Voreinstellungen sind: •... -
Seite 13: Geberzuordnung (Fnc-Dt)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 wiesen werden, muss das entsprechende Untermenü akti- 11.6 Geberzuordnung (FNC-DT) viert und die Zuweisung wiederholt werden. In diesem System-Einstellmenü ordnet man den Tipptasten- 3. Nach Beendigung der Einstellungen müssen Sie den Sender Wippen DT1 bis DT 4 die Betätigung bestimmter Menüfunktio- erst kurz aus- und dann für den Einsatz wieder einschalten. -
Seite 14: Drive Condition (Cond2)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 11.9 Geberwegeinstellung (ADJ) 11.7 2. Drive Condition (COND2) In diesem System-Einstellmenü kann für beide Steuergeber Per Tastendruck lässt sich für der Geberweg eingestellt werden. Nach der Einstellung müs- bestimmte Funktionen eine 2. sen alle Funktionen überprüft werden! Einstellung abrufen (2. -
Seite 15: Menü-Struktur Der Funktionen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Menü-Struktur der Funktionen Nach dem Einschalten des Senders wird das Startdisplay wählt werden. Wird die Taste mindestes 1 Sek. betätigt, wird angezeigt. Mit jeder Betätigung der ‘Select’-Taste (SEL) kön- automatisch eine Option nach der anderen aufgerufen (scrol- len). -
Seite 16: Funktions Menü
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Funktions Menü Servo Endpunkt-Einstellung für Gas / Bremse (EPA-TH) Beschreibung der einzelnen Funktions Menüs. Die Navigation Die Servo Endpunkt-Einstellung bietet die Möglichkeit der zu den einzelnen Menüpunkten erfolgt wie vorstehend grafisch unabhängigen Weg-Anpassung der Gestängeführung für die dargestellt und wird nicht nochmals wiederholt. -
Seite 17: Geschwindigkeitseinstellung Lenkservo (Spd)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.2 Geschwindigkeitseinstellung Lenkservo (SPD) Wenn Sie zur Betätigung der Lenkung das robbe/Futaba Servo S 9402 oder ein ähnlich schnelles Servo verwenden, Mit dieser Funktion stellt Ihnen die Software des Megatech gelten etwa folgende Einstellungen. T3PM-MX 2.4 GHz-Senders die Möglichkeit bereit, die Geschwindigkeit des Lenk ser vos optimal auf Ihr Modell abzu- Onroad:... -
Seite 18: Exponentialfunktionen Für Gas Und Lenkung (Exp)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.3 Exponentialfunktionen für Gas und Lenkung (EXP) Exponential-Funktion Gas- / Bremse (EXP-FW / BK) Dieses Menü ermöglicht die Programmierung einer getrennten Aufgrund der mechanischen Anlenkung von Vergaser und expo nentiel len Steuerkennlinie für die Gas- und Lenkfunktion. Bremse ist in den meisten Fahrzeugen der resultierende Ser- voweg nicht linear. -
Seite 19: Stotterbremse / Abs-Funktion (Abs)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.4 Stotterbremse / ABS-Funktion (ABS) Einstellung der Bremszyklen (ABS-CY) Diese Funktion wird benutzt um ein Blockieren der Räder zu Durch Betätigung der ‘CH’-Taste ver meiden, denn blockierende Räder sind nicht lenkbar. Beim wird der Menüpunkt ABS-CY akti- Bremsen pulsiert das Gas-Brems-Servo, vergleichbar mit dem viert, um die Anzahl der Stotter- Stotterbremsen beim richtigen Auto. -
Seite 20: Gas-/ Bremsservo-Beschleunigung (Acc)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.5 Gas-/ Bremsservo-Beschleunigung (ACC) Die Einstellungen erfolgen getrennt für die Gas- und die Bremsseite. Die Bei einem Verbrenner RC-Car wird die Gas-Bremsfunktion Abbildung zeigt das Display für die üblicher weise mit einem Servo angesteuert. Dabei muss die Gasseite ‘ACC-FW’. -
Seite 21: Bremsmischer (Bmx)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Das Mischen erfolgt von einem Steuergeber (Master) aus auf 13.6 Bremsmischer (BMX) einen Servokanal (Slave). Die Funktion (PMX) besitzt fünf Besonders bei Fahrzeugen im Maßstab 1:5 ist diese Funktion Untermenüs, zwischen denen mit der ‘CH’-Taste umgeschal- sehr hilfreich, bei aktiviertem Bremsmischer wird beim Brems - tet wird. -
Seite 22: Crawler Funktion (4Ws)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.8 Crawler Funktion (4WS) Mode LED Pilotlampe Besonders bei Trail Fahrzeugen ist diese Funktion sehr hilf- 1x kurz blinken reich, bei aktivierter Crawler Funktion wird beim Lenk vorgang der Kanal 1 und 3 gemischt. Dabei wird mit dem 1. Kanal die 2x kurz blinken Vorderrad Lenkung und mit dem 3. -
Seite 23: Fail-Safe Einstellungen (Fs)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.10 Trimmungen einstellen (TRM) 13.9 Fail-Safe Einstellungen (FS) Diese (speicherbare) Funktion ist nur im HRS-Modus verfüg- Eine Trimmung wird benötigt, um in der Neutralstel lung des Lenkrades ein geradeaus fahrendes Modell zu erhalten. Kleine bar, dazu muss im Sender dieses Modulationsverfahren einge- Kor rekturen der Mittelstellung werden mit der Trimmung stellt (siehe Kap. -
Seite 24: Dual Rate Lenkung (D/R-St)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.12 Bremswegeinstellung (ATL-BK) 13.11 Dual Rate Lenkung (D/R-ST) Mit dieser Funktion stellen Sie den maximalen Brems-Servo- Mit dieser Funktion stellt man einen weiteren Steuerweg für weg ein, um volle Bremskraft zu besitzen. das Lenk servo ein. Wenn der Einschlagwinkel der Lenkung zu gering ist und das Fahrzeug in einer Kurve unter steuert, müs- Da sich im Verlauf der Fahrt ein gewisses Brems-Fading ein- sen Sie die Werte erhöhen. -
Seite 25: Positions-Einstellungen Kanal 3 (Ch3)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.13 Positions-Einstellungen Kanal 3 (CH3) 13.14 Servomittenverstellung (SBT) Benutzen Sie diese Funktion, um die Position des Servos von Beim Einbau von Servos ins Modell ist es prinzipiell am Kanal 3 festzulegen. besten, diese so einzubauen, dass der Servohebel bei Neutral- stellung der Trimmung am Sender auch in Neutral stellung Üblicherweise wird dieser Kanal mit dem Schalter 2 ‘SW2’... -
Seite 26: Servolaufrichtung (Rev)
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 13.15 Servolaufrichtung (REV) 13.16 Modellspeicherauswahl (SEL) Mit dieser Funktion lässt sich die Servo-Drehrichtung aller drei Diese Funktion benutzen Sie, wenn Sie ein anderes Modell Servos elektronisch umpolen. Dadurch muss bei der Montage fahren, bzw. einen anderen Modellspeicher aktivieren möch- der Servos im Modell keine Rücksicht auf die Drehrichtung ge - ten. -
Seite 27: Uhrenfunktion (Timer)
13.17 Uhrenfunktion (TIMER) Erläuterung der Stoppuhr-Anzeigen Laufende Stopp-Uhr Der Megatech T3PM-MX 2.4 GHz-Sender stellt eine umfang - rei che Uhrenfunktion zur Verfügung. • Auf- (UP) und Ab- (DN) wärtszählende Stoppuhr (Timer) mit Gesamtzeitmessung. • Runden-Zähler mit Gesamt- und Einzelzeitmessung sowie Speicherung. -
Seite 28: Fehlermeldungen
Der Temperaturbereich für Fernsteuerkomponenten im Allgemeinen liegt bei -15°C... +55°C. Es ist der typische Bereich, der seitens der Der Megatech T3PM-MX 2.4 GHz-Sender stellt zwei Warnhin - Hersteller von Elektronikbauteilen angegeben wird. weise zur Verfügung, damit Sie auf Fehlbedienungen und - Dieser Bereich gilt für alle Empfänger, sowohl für die „alte Genera-... -
Seite 29: Servoeinbau / Servowege / Servohebel
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 15.4 Servoeinbau / Servowege / Servohebel Für robbe-Servos sind verschiedene Servohebel lieferbar. Die Zum Befestigen der Servos auf jeden Fall die beigefügten im obigen Bild abgebildet sind. Außerdem ist die Änderung der Gummi tüllen und Messingnieten verwenden. Beim Fest - Stellung pro Zahnkranz-Segment dargestellt. -
Seite 30: Gewährleistung
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Konformitätserklärung Gewährleistung Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Unsere Artikel sind selbstverständlich mit den gesetzlich vor- geschriebenen 24 Monaten Gewährleistung ausgestattet. Soll- Anforderungen und anderen relevanten Vorschriften der ent- ten Sie einen berechtigten Gewährleistungsanspruch geltend sprechenden CE Richtlinien befindet. -
Seite 31: Allgemeinzuteilung Von Frequenzen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 20. Allgemeinzuteilung Auf der Betriebsfrequenz 2.400...2.483,5 MHz ist der Betrieb von Funkanlagen anmelde- und gebührenfrei. Hier wurde eine Allge- meinzuteilung von Frequenzen für die Nutzung durch die Allgemeinheit erteilt. -
Seite 32: Empfohlenes Zubehör
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Empfohlenes Zubehör robbe Unicharger 6 No. 8500 Heimladestation zum Laden von Sender und Empfänger akkus aus dem 230 V Netz. Power Peak Compact Duo Power 6S EQ No. 8506 Preisgünstige, kompakte 230/12 V Lade-Entladestation mit Akkumanagement für 1…14 zellige NC/NiMH Akkus, 1…6 zel- lige LiIo, LiPo und LiFe Akkus, sowie 2...12V Bleiakkus. - Seite 33 Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 Servo S 9650 No. F1285 Digitalservo der neuen Generation mit neu entwickeltem Glo- cken anker-Motor. Klein, schnell und dennoch kräftig. Servo S 3010 No. F 1333 Einsatzgebiete dieses Servos sind insbesondere 1:12er Cars. Preiswertes Universalservo der Standardgröße mit großem Kraftmoment von 65 Ncm.
-
Seite 34: Serviceadressen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 SERVICE ADRESSEN Land Firma Strasse Stadt Telefon Dänemark Nordic Hobby A/S Bogensevej 13 DK-8940 Randers SV 0045-86-43 61 00 0045-86-43 77 44 Deutschland robbe-Service Metzloser Str. 38 D-36355 Grebenhain 0049-6644-87 777 0049-6644-87 779 GR-14341 New Griechenland TAG Models Hellas 18,Vriullon Str. -
Seite 35: Notizen
Bestell Nummer Megatech T3PM-MX 2.4GHz F3025 NOTIZEN... - Seite 36 Irrtum und technische Änderungen vorbehalten robbe Modellsport GmbH & Co.KG Copyright robbe-Modellsport 2009 Metzloser Strasse 38 Kopie und Nachdruck, auch auszugsweise, nur mit D-36355 Grebenhain OT Metzlos/ Gehaag schriftlicher Genehmigung der robbe-Modellsport Telefon +49 (0) 6644 / 87-0 GmbH & Co.KG robbe Form 40-5554 BBAJ...
