Verwandte Anleitungen für ROBBE-Futaba FF-7 (T7CP)
Inhaltszusammenfassung für ROBBE-Futaba FF-7 (T7CP)

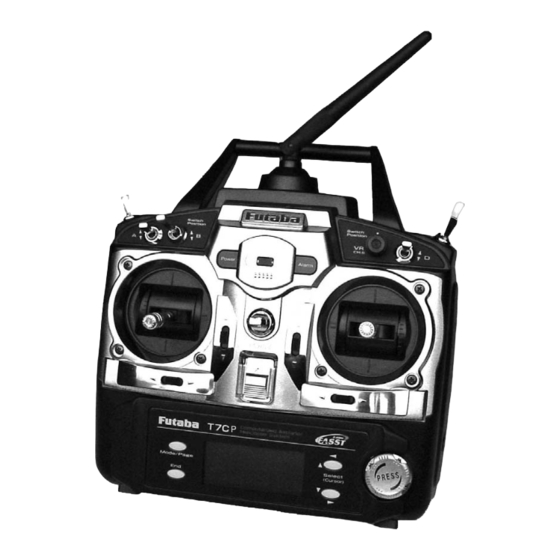

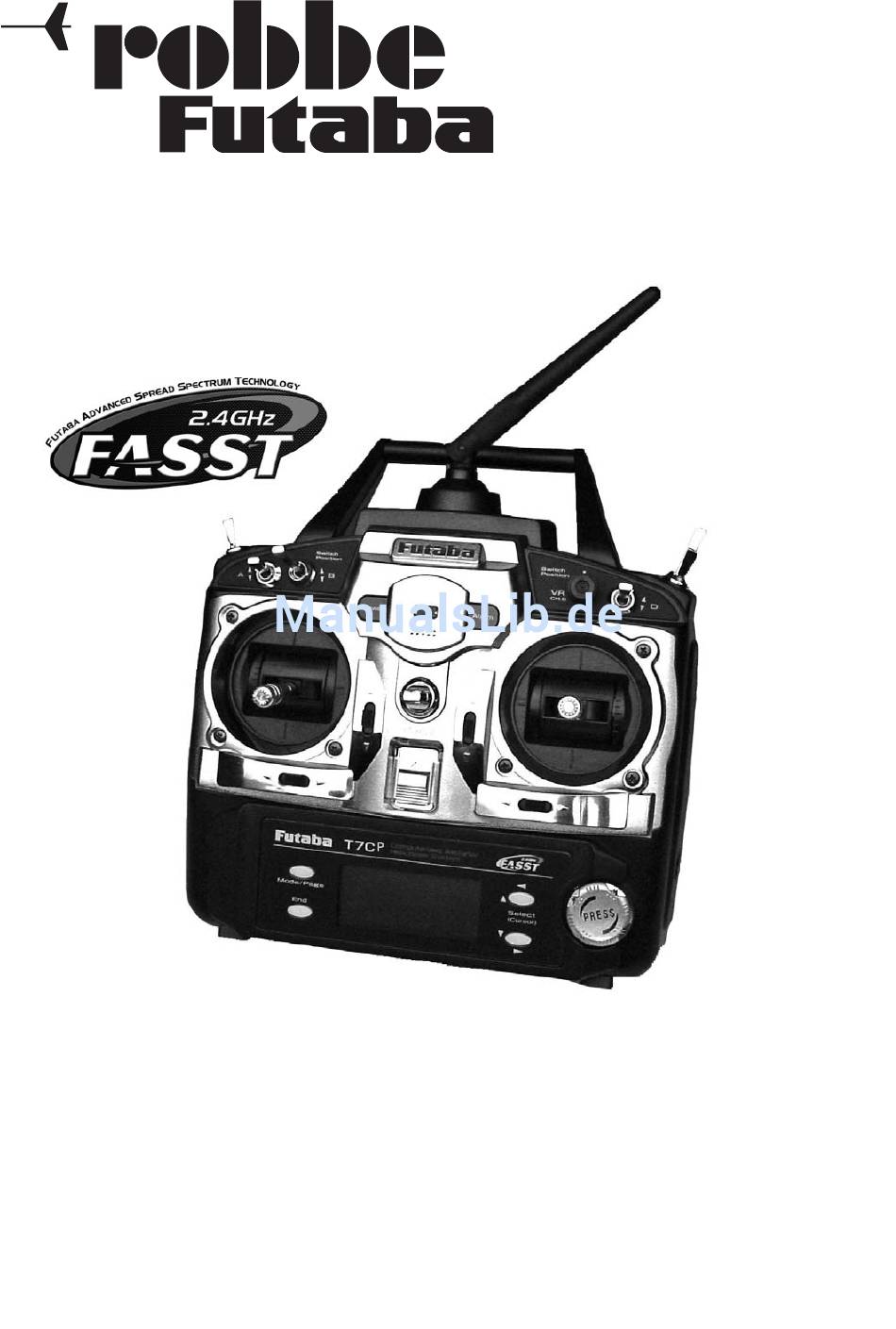

- Seite 1 B E D I E N U N G S A N L E I T U N G FF-7 (T7CP) 2,4 GHz No. F 7029...
-
Seite 2: Inhaltsverzeichnis
FF-7 (T7CP) 2,4 GHz No. F 7029 Kapitel ........Seite INHALTSVERZEICHNIS Funktionen des MOTO-Advance Menüs . -
Seite 3: Sicherheitsbestimmungen
Es dürfen nur die von uns empfohlenen Kom ponenten und Zube- hörteile eingesetzt werden. Verwenden Sie immer original robbe-Futaba Steck ver bin dungen sowie Original robbe-Futaba Steckquarze. An den An lagen dürfen keinerlei Veränderungen vorgenommen werden. -
Seite 4: Lieferumfang
FF-7 (T7CP) 2,4 GHz No. F 7029 LIEFERUMFANG Die FF7 Anlage wird unter der No. F 7029 im 2,4 GHz-Band ausgeliefert. Komplettiert wird der Lieferumfang der Anlage durch den Empfänger R617FS und einem Schalterkabel. EMPFOHLENES ZUBEHÖR • Senderakku 8NiMH 2000 AA No. -
Seite 5: Empfänger R617 Fs
FF-7 (T7CP) 2,4 GHz No. F 7029 EMPFÄNGER R 617 FS Der Empfänger R 617 FS ist ein kleiner leichter 7 Kanal-Emp- fänger, der komplett in der vorteilhaften SMD-Technik erstellt ist. Durch seine Bauform und die praktischen obenliegenden Ser- voanschlüsse kann er selbst in kleinen Modellen gut unterge- bracht werden. -
Seite 6: Sender Ff7
FF-7 (T7CP) 2,4 GHz No. F 7029 Handgriff Antenne SENDER FF7 Power ON / Alarm (LED) 4.1. BEDIENELEMENTE Öse für Sender- aufhängung Geber ‘VR’ Kanal 6 Taster ‘H’ Schalter ‘E’ Schalter ‘G’ Schalter ‘B’ Schalter ‘A’ Schalter ‘D’ Drossel/ Quer-/ Seitenruder- Höhenruder- Knüppel... -
Seite 7: Laden Der Akkus
FF-7 (T7CP) 2,4 GHz No. F 7029 geöffnetes Akkufach Beim Wechseln des Akkus ziehen Sie bitte nicht an den Kabeln um den Stecker zu lösen, sondern fassen Sie mit einem entsprechenden Werkzeug den Stecker und ziehen ihn vorsichtig aus der Fassung. EMPFOHLENE LADEGERÄTE Wie im Kapitel 4.2 dar- Für eine Normalladung des Sender- und Empfängerakkus... -
Seite 8: Senderspannungsanzeige
FF-7 (T7CP) 2,4 GHz No. F 7029 SENDERSPANNUNGSANZEIGE STEUERKNÜPPELEINSTELLUNGEN Die aktuelle Akkuspan nung des Senderakkus wird im Startdisplay Längenverstellung des Senders angezeigt. Die Span nung des Senderakkus beträgt Die Länge der Steuerknüppel ist stufenlos verstellbar und in diesem Beispiel 10,0 Volt. kann optimal an die Steu er gewohn hei ten des Piloten an - gepasst werden. -
Seite 9: Umstellung Auf Drosselfunktion Rechts
FF-7 (T7CP) 2,4 GHz No. F 7029 UMSTELLUNG AUF DROSSELFUNKTION RECHTS VOREINSTELLUNGEN DES SENDERS Serienmäßig wird der Sender mit der Rastfunktion auf dem lin- ken Steuerknüppel (Mode 2) ausgeliefert, diese kann je nach STEUERKNÜPPELMODUS Steuergewohnheit auch auf den rechten Steuerknüppel umge- Neben mechanischen baut werden. -
Seite 10: 5.2 Wirkungsrichtung Der Gas/Drosselfunktion
FF-7 (T7CP) 2,4 GHz No. F 7029 5.2 WIRKUNGSRICHTUNG DER GAS/DROSSELFUNKTION ANSCHLUSS DER SERVOS Die Anschlussreihenfolge der Servos am Empfänger ist vorge- In der nächsten Zeile des Vor- geben, da viele Mischfunktionen vorprogrammiert sind. Um einstellungs Menüs kann die die Programmiermöglichkeiten des Senders voll auszuschöp- Wirkungsrichtung fen, muss die Reihenfolge der Servos an den Empfänge r - Gas/Dros sel funktion an die... -
Seite 11: Hinweise Für Den Betrieb
Vorteil, dass selbst bei Ausfall einer Akkuzelle Trimmanzeige Trimmanzeige (Kurzschluss) normalerweise kein Ausfall der Empfangsanlage erfolgt, da robbe-Futaba Servos bei 3,6 V noch arbeiten, nur Mode-Taste Symbol für etwas langsamer und mit weniger Kraft. Dies ist sehr wichtig Mischprogramm im Winter bei tiefen Außentemperaturen, um kurzzeitige Span-... -
Seite 12: Digitale Trimmung
FF-7 (T7CP) 2,4 GHz No. F 7029 SCHALTER UND GEBERBELEGUNG Dazu wird mit den ‘Select’-Tasten zuerst die entsprechende Uhr ausgewählt. Die Software des FF7-Senders lässt es zu, dass die meisten Schalter verschiedenen Funktionen individuell zugeordnet Danach blinkt das entsprechende Uhr-Display. Die Uhren wer- werden können. -
Seite 13: Warnhinweise
Bei den Mischfunktionen lassen sich die Werte verändern, um sem Fall darf der Sender nicht betrieben werden. Der Sender den Sender an die Konfiguration des Modells anzupassen muss zum robbe-Futaba Service gesandt werden. Die Mel- oder um das Flugverhalten zu optimieren. dung wird unterstützt durch einen dauernden Warnton. -
Seite 14: Anbindung Des Empfängers/ Frequenzempfehlung
FF-7 (T7CP) 2,4 GHz No. F 7029 Beobachten Sie die Monitor-LED am Empfänger! 8.6 ANBINDUNG DES EMPFÄNGERS Funktion Zur eindeutigen Identifizierung sendet der Sender einen ver- Sendersignal wird NICHT empfangen rot: an schlüsselten Code mit. Durch über 130 Millionen Codierungs- Sendersignal wird empfangen grün: an möglichkeiten ist eine Doppelbelegung nahezu unmöglich. -
Seite 15: Flächenprogramm (Moto)
FF-7 (T7CP) 2,4 GHz No. F 7029 FLÄCHENPROGRAMM (MOTO) Voreinstellungen des Senders: STRUKTUR DES MOTO-MENÜS Hält man die ‘Mode’- und ‘End’-Taste beim Einschal- ten gedrückt, gelangt man in das Voreinstellungsmenü zur Grundeinstellung des Senders. • Steuerknüppelmodus 1...4 (Kap. 5.1) • Wirkungsrichtung des Drosselknüppels (Kap. 5.1) •... -
Seite 16: Startdisplay Moto
FF-7 (T7CP) 2,4 GHz No. F 7029 Die Navigation und Auswahl im Auswahlmenü erfolgt FUNKTIONEN DES MOTO-BASIC MENÜS immer nach dem gleichen Verfahren. Innerhalb der Ein- 10.1 MODELLNAME, -SPEICHER,- KOPIE (MODEL) stellmenüs erfolgt die Navigation mittels der Select (Cur- In diesem Menü werden die sor)-Tasten die Verstellung mit dem 3-D-Hotkey. -
Seite 17: Modellname (Modell Name)
FF-7 (T7CP) 2,4 GHz No. F 7029 Kopiervorgang 10.2 DUAL RATE / EXPONENTIAL (D/R, EXP) • Modell auswählen, welches kopiert werden soll. STEUERWEGREDUZIERUNG, NICHTLINEARE KENNLINIE • Cursor in Zeile Copy bringen. • Freien Modellspeicherplatz 1...10 durch Dehen des 3D- Die Steuerwegumschaltung, auch Dual-Rate (Zwei Wege) Hotkeys wählen, der Modellname wechselt entsprechend genannt, er möglicht eine Umschaltung der Steuerwege mittels mit. - Seite 18 FF-7 (T7CP) 2,4 GHz No. F 7029 • Die Auswahl der Kanäle für die Steuerwegreduzierung kann EXPONENTIALFUNKTION: auf 2 Wegen erfolgen. • Durch drücken der Mode Taste Mit der „EXP“-Funktion beeinflusst man die Charakteristik der • Cursor in Zeile Kanal bringen und 3-D-Hotkey drehen Steuerknüppel.
-
Seite 19: Servowegeinstellungen (Endpunkt)
FF-7 (T7CP) 2,4 GHz No. F 7029 10.3 SERVOWEG EINSTELLUNG (ENDPUNKT) 10.4 SERVOMITTENVERSTELLUNG (SE-MITTE) Diese Funktion ermöglicht die Servo- Beim Einbau von Servos ins Modell ist es prinzipiell am bes- weg-Einstellung getrennt für jede ten, diese so einzubauen, dass der Servohebel bei Neutralstel- Seite, jeweils in einem Bereich von 0 lung der Trimmung am Sender auch in Neutral stellung steht. -
Seite 20: Servoumpolung (Umpolung)
FF-7 (T7CP) 2,4 GHz No. F 7029 10.5 SERVOUMPOLUNG (UMPOLUNG) 10.6 TRIMMUNG EINSTELLEN (TRIMM) Mit dieser Funktion lässt sich die Drehrichtung aller Servos Eine Steuerknüppeltrimmung wird benötigt, um in Neutralstellung elektronisch umpolen. Dadurch muss bei der Montage der der Steuerknüppel auch ein geradeaus fahrendes oder fliegendes Modell zu erhalten. -
Seite 21: Motor Abstellen (Mot-Aus)
FF-7 (T7CP) 2,4 GHz No. F 7029 10.7 MOTOR ABSTELLEN (MOT-AUS) 10.8 F/S, FAIL-SAFE EINSTELLUNG (FAILSAFE) Mit Hilfe dieser Funktion können Sie Für den Fall, dass zwischen Sender und Empfänger keine Trimmweg den Motor einfach durch eine Schal- Funkverbindung besteht, kann zwischen 2 Alternativen terbetätigung abschalten ohne die gewählt werden. -
Seite 22: Parameter Einstellen (Param)
FF-7 (T7CP) 2,4 GHz No. F 7029 alle gespeicherten Daten dieses Modellspeicherplatzes verlo- 10.9 PARAMETER EINSTELLEN (PARAM) ren gehen. In diesem Menü werden die verschiedenen globalen Ein - Abbruch des Modelltypwechsels stellungen für den Betrieb eines Flugmodells vorgenommen. • Der Abbruch des Wechsels erfolgt mit einer der SELECT (CURSOR) - Tasten, bei der Sicherheitsabfrage. -
Seite 23: Stoppuhr (Stopuhr)
FF-7 (T7CP) 2,4 GHz No. F 7029 10.10 STOPPUHR Einstellung Im Startdisplay steht neben der Betriebszeitanzeige eine • Den Cursor in die erste Stoppuhrfunktion zur Verfügung. Zeile bringen und die Die Betriebszeit-Anzeige kann bei einem Elektroflugmodell zur Funktion durch Links - Ermittlung der Gesamtflugzeit und die Stoppuhr für die Motor- drehung des 3-D-Hotkey's laufzeit eingesetzt werden. -
Seite 24: Lehrer-Schüler-Betrieb (Trainer)
2 FF7 Sender ist es die No. F 1591. Eine Übersicht der Lehrer-Schüler-Kabel und Adapter für die Hinweis: Kombination der Robbe-Futaba-Sender finden Sie am Ende Im Lehrer-Schüler Modus ist die Snap-Roll Funktion, welche der Anleitung, auf Seite 25. -
Seite 25: 10.14 Übersicht Der Trainerkabel
Schüler kann nur mit solchen Sendern erfolgen, welche die neue rechteckige 6-Pol Micro-Trainer Buchse besitzen. • Lehrer-Sender: FF-8 Super, FF-9, FC-18 V3 und V3 Plus Der Anschluss von robbe-Futaba Anlagen (als Schülersender) (Version 3.1/3.2), FC-28 V3 (Version 3.1/3.2), T12Z, T14MZ mit anderem, beispielsweise mit rundem DIN-Stecker führt zu und FX-40. -
Seite 26: Funktionen Des Moto-Advance Menüs
FF-7 (T7CP) 2,4 GHz No. F 7029 Funktionen des MOTO-Advance Menüs • Je nach Stellung des zugehörigen Mixer-Schalters wird im Programmierbare Verbindungsmischer(V-MIX) Display ‘EIN’ oder ‘AUS’ angezeigt. Vom Basis Menü aus ge langt • In der nächsten Zeile “HAU” wird der Steuergeber-Hauptka- man durch eine Be tätigung nal gewählt, von dem aus gemischt wird. -
Seite 27: Quer-Wölbklappen-Mischer (Flaprn)
FF-7 (T7CP) 2,4 GHz No. F 7029 11.2 FLAPERON-MISCHER (FLAPRN) Einstellung Mischer einschalten Mit dieser Funktion können • In das Einstellmenü FLA- Sie zum einen die beiden PERON navigieren Querruder mit einstellbarer • Cursor in die erste Zeile Differenzierung vermischen Flaperon bringen und wahlweise zusätzlich die... -
Seite 28: Wölbklappen-Wegeinstellung (Fla-Trm)
FF-7 (T7CP) 2,4 GHz No. F 7029 11.3 WÖLBKLAPPEN-WEGEINSTELLUNG (FLA-TRM) 11.4 BREMSKLAPPENFUNKTION (BREMSKL) Der Drehregler VR6 steuert üblicherweise den Kanal 6 direkt. Mit der Bremsklappen-Funktion lassen sich die beiden an Ist der Mischer FLA-TRM eingeschaltet, so wird der Kanal 6 in die Kanal 1 und 6 angeschlossenen Querruder als Bremsklappen Wölbklappensteuerung eingebunden und der Drehregler VR6 als betätigen. -
Seite 29: Höhenruder->Wölbklappe (Hoe->Flp)
FF-7 (T7CP) 2,4 GHz No. F 7029 11.6 WÖLBKLAPPEN->HÖHENRUDER MISCHER (FLP->HOE) 11.5 HÖHENRUDER->WÖLBKLAPPEN MISCHER (HOE->FLP) Mit diesem Mischer können parallel zu einem Höhenruderaus - Beim Ausfahren der Klappen (FLAPS) wird es bei vielen schlag die Flaps bzw. Wölbklappen zur Unterstützung ange- Modellen zu einer Lastigkeitsänderung um die Querachse steuert werden. -
Seite 30: V-Leitwerks Mischer (V-Leitw)
FF-7 (T7CP) 2,4 GHz No. F 7029 11.8 DELTA MISCHER (DELTA) 11.7 V-LEITWERKS MISCHER (V-LEITW) Diese Funktion wird bei Modellen mit V-Leitwerk benötigt. Bei Dieser Mischer kombiniert die Signale des Quer- und des Modellen dieser Art müssen die Signale des Seiten- und des Höhenruders zur Ansteuerung eines Delta- oder Nurflügel - Höhenrudergebers miteinander gemischt werden. -
Seite 31: Voreinstellung Für Gerissene Rollen (Snap)
FF-7 (T7CP) 2,4 GHz No. F 7029 11.9 AILVATOR (QUE->HOE) 11.11 SNAP-ROLL FUNKTION (SNAP) Snap Roll bedeutet soviel wie “gerissene Rolle”. Mit dieser Dieses Menü stellt alle Mischfunktionen zur Ansteuerung eines Funktion können Steuergeberpositionen festgelegt werden, Höhenruders bereit, dass zusätzlich zum Querruder ein Dreh- die zu einer bestimmten Flugfigur führen. -
Seite 32: Hubschrauberprogramm (Heli)
FF-7 (T7CP) 2,4 GHz No. F 7029 Voreinstellungen des Senders: HUBSCHRAUBERPROGRAMM (HELI) Hält man die ‘Mode’- und ‘End’-Taste beim Einschalten gedrückt, gelangt man in das Voreinstellungsmenü zur 12.1 STRUKTUR DES HELI-MENÜS Grundeinstellung des Senders. • Steuerknüppelmodus 1...4 (Kap. 5) • Wirkungsrichtung des Drosselknüppels (Kap. 5) •... -
Seite 33: Startdisplay Heli
FF-7 (T7CP) 2,4 GHz No. F 7029 Die Navigation und Auswahl im Auswahlmenü erfolgt FUNKTIONEN DES HELI-BASIC MENÜS immer nach dem gleichen Verfahren. Innerhalb der Ein- stellmenüs erfolgt die Navigation mittels der Select (Cur- 13.1 MODELLSPEICHERFUNKTIONEN (MODELL) sor)-Tasten die Verstellung mit dem 3-D-Hotkey. Siehe In diesem Menü... -
Seite 34: Modellname (Modell Name)
FF-7 (T7CP) 2,4 GHz No. F 7029 Kopiervorgang 13.2 DUAL RATE / EXPONENTIAL (D/R, EXP) • Modell auswählen, welches kopiert werden soll. STEUERWEGREDUZIERUNG, NICHTLINIARE KENNLINIEN • Cursor in Zeile COPY bringen. • Freien Modellspeicherplatz 1...10 durch Drehen des 3-D Die Steuerwegumschaltung, auch Dual-Rate (Zwei Wege) Hotkeys wählen, der Modellname wechselt entsprechend genannt, er möglicht eine Umschaltung der Steuerwege mittels mit. - Seite 35 FF-7 (T7CP) 2,4 GHz No. F 7029 EXPONENTIALFUNKTION: • Die Auswahl der Kanäle für die Steuerwegreduzierung kann auf 2 Wegen erfolgen. Mit der „EXP“-Funktion beeinflusst man die Charakteristik der • Durch Drücken der Mode Taste Steuerknüppel. Der lineare Zu sammenhang zwischen Steuer - •...
-
Seite 36: Servomitteverstellung (Se-Mitte)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.3 SERVOWEGEINSTELLUNG (ENDPUNKT) 13.4 SERVOMITTEVERSTELLUNG (SE-MITTE) Beim Einbau von Servos ins Modell ist es prinzipiell am bes- Diese Funktion ermöglicht ten, diese so einzubauen, dass der Servohebel bei Neutralstel- Servoweg-Einstellung getrennt für lung der Trimmung am Sender auch in Neutral stellung steht. jede Seite, jeweils in einem Bereich 0-140% 0-140%... -
Seite 37: Servoumpolung (Umpolung)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.6 TRIMMUNG EINSTELLEN (TRIMM) 13.5 SERVOUMPOLUNG (UMPOLUNG) Mit dieser Funktion lässt sich die Drehrichtung aller Servos Eine Steuerknüppeltrimmung wird benötigt, um in Neutralstel- lung der Steuerknüppel auch ein geradeaus fahrendes oder elektronisch umpolen. Dadurch muss bei der Montage der fliegendes Modell zu erhalten. -
Seite 38: Motor Abstellen (Mot-Aus)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.7 MOTOR ABSTELLEN (MOT-AUS) 13.8 TAUMELSCHEIBENWEG-EINSTELLUNG (TAUMEL) Mit Hilfe dieser Funktion können Sie Sofern im nachfolgenden Menü Parameter für Hubschrauber Trimmweg den Motor einfach durch eine Schal- der Mischer für die Taumelscheibe vom Typ H-2, HE3, HR3, H- terbetätigung abschalten ohne die 3 oder HN3 ausgewählt ist, erscheint das Menü... -
Seite 39: Fail-Safe Einstellungen (Fail Safe)
FF-7 (T7CP) 2,4 GHz No. F 7029 10.8 F/S, FAIL-SAFE EINSTELLUNG (FAILSAFE) 13.10 PARAMETER EINSTELLEN (PARAM) In diesem Menü werden die verschiedenen globalen Ein - Für den Fall, dass zwischen Sender und Empfänger keine stellungen für den Betrieb eines Flugmodells vorgenommen. Funkverbindung besteht, kann zwischen 2 Alternativen Das Menü... -
Seite 40: Erläuterung Taumelscheibenmischer
FF-7 (T7CP) 2,4 GHz No. F 7029 Taumelscheibentyp HE3 ERLÄUTERUNG DER TAUMELSCHEIBENMISCHER Die Steuerung erfolgt über ein Nickservo Taumelscheibentyp H-1 (2) und zwei Rollservos (1+6). Bei Betäti - Eine der am meisten verbreiteten Varian- gung des Pitchknüppels wird die Taumel- ten. -
Seite 41: Gaskurve Normal (Gas-Ku-N)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.11 GASKURVE NORMAL (GAS-KU-N) 13.12 PITCHKURVE NORMAL (PIT-KU-N) Insgesamt verfügt die Software des FF7 Senders über 3 ver- Insgesamt verfügt die Software des FF7 Senders über 4 ver- schiedene einstellbare Pitch-Kurven: schiedene einstellbare Gas-Werte / - Kurven: PIT-KU-N= Normale Einstellung GAS-KU-N=... -
Seite 42: Pitch-Heckrotor-Mischer (Heck-Mix)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.13 PITCH->HECKROTOR-MISCHER (HECK-MIX) Der Unterschied zwischen den beiden Drehrichtungen liegt bei Mit dieser Funktion werden Drehmomentänderungen des der Einstellung in einem geänderten Vorzeichen der beiden Hauptrotors, durch Gas- oder Pitchänderung über eine elek- Punkte. -
Seite 43: Stoppuhr (Stopuhr)
FF-7 (T7CP) 2,4 GHz No. F 7029 13.14 STOPPUHR (STOPUHR) Einstellung Im Startdisplay steht neben der Betriebszeitanzeige eine • Den Cursor in die erste Stoppuhrfunktion zur Verfügung. Zeile bringen und die Die Betriebszeit-Anzeige kann bei einem Elektroheli zur Ermitt- Funktion durch Links - lung der Gesamtflugzeit und die Stoppuhr für die Motorlaufzeit drehung des 3-D-Hotkey's... -
Seite 44: Funktionen Des Heli-Advance Menüs
FF-7 (T7CP) 2,4 GHz No. F 7029 GASVORWAHL 1 (GVW1) SCHWEBEFLUG FUNKTIONEN DES HELI-ADVANCE MENÜS In diesem Flugzustand wird üblicherweise der Schwebeflug Vom Basis Menü aus ge langt durchgeführt. Gegenüber dem Flugzustand Normal (NORM) wird der untere man durch eine Be tätigung Gaswert angehoben, damit der Motor auch bei geringerer Pit- ‘Mode’-Taste chanstellung eine gewisse Mindestdrehzahl behält. -
Seite 45: Pitchkurven (Pitkurve) N-1-2
FF-7 (T7CP) 2,4 GHz No. F 7029 GASVORWAHL 2 (GVW2) RUNDFLUG GAS-PITCHKURVE E-HELI In diesem Flugzustand ist der untere Gaswert noch weiter angehoben um eine Mindestmotordrehzahl zu behalten für die Flugfiguren welche viel Kraft benötigen. Der untere Pitchwert dagegen ist auf -3° abgesenkt um ein schnelles Sinken zu ver- meiden.Die Einstellungen erfolgen analog zu den Flugzustän- den Normal (N) bzw. -
Seite 46: Pitch-Heckrotormischer (Heck-Mix)
Es ist die empfohlene Einstellung, wenn man den Hubschrau- • Auch der Betätigungs - ber mit einem robbe-Futaba Kreisel des Typs GY 401/501 oder schalter kann gewählt wer- den robbe Kreiseln 3-D /G-400 betreibt. den. Wird ein 2-Positions - schalter (B) gewählt, so... -
Seite 47: Schwebeflug-Gas-Einstellung (Gas-Hov)
FF-7 (T7CP) 2,4 GHz No. F 7029 14.5 SCHWEBEFLUG-GAS-EINSTELLUNG (GAS-HOV) 14.7 AUTOROTATION (AUTOROT) Diese Funktion ermöglicht das Trimmen der Gaskurve für den Mit dieser Funktion wird erreicht, dass für den Flugzustand Flugzustand Normal und Gasvorwahl 1 um den Schwebeflug- Autorotation der Motor im Leerlauf läuft oder ausgeschaltet bereich, also für den Bereich der Kurveneinstellpunkte 2...4. -
Seite 48: Trimmkorrektur (Offset)
FF-7 (T7CP) 2,4 GHz No. F 7029 14.9 DREHZAHLREGLER EINSTELLUNGEN (GOVERNOR) 14.8 TRIMMKORREKTUR (OFFSET) Mit Hilfe dieser Funktion lassen sich die Einstellungen eines Durch die Anströmung der Rotorblätter und der Stabilisations- Drehzahlreglers vom Sender aus verstellen, bzw. voreingestellte flossen des Hubschraubers beim Rundflug, ergeben sich Werte abrufen. -
Seite 49: Taumelscheiben Mischer (Swash -> Thr)
FF-7 (T7CP) 2,4 GHz No. F 7029 14.10 TAUMELSCHEIBEN - GAS MISCHER (SWASH-THR) 14.11 PROGRAMMIERBARE VERBINDUNGSMISCHER (V-MIX 1-3) Diese Funktion erlaubt eine perfekte Einstellung der Der FF7 Sender verfügt, zusätzlich zu den vorprogrammierten Taumelscheibe über den gesamten Weg. Es können untereinan- Mischfunktionen, über drei separate, frei programmierbare V- der sämtliche Funktionen (Roll-, Nick- und Pitch) gemischt wer- Mischer. -
Seite 50: Tipps Zum Einbau Der Empfangsanlage
FF-7 (T7CP) 2,4 GHz No. F 7029 • Je nach Stellung des zugehörigen Mixer-Schalters wird im TIPPS ZUM EINBAU DER EMPFANGSANLAGE Display ‘EIN’ oder ‘AUS’ angezeigt. • In der nächsten Zeile “HAU” wird der Steuergeber-Hauptka- 15.1 EMPFÄNGERANTENNE nal gewählt von dem aus gemischt wird. Zur Auswahl 3-D- Wichtig: Die Empfängerantenne des 2,4 GHZ FASST Systems Hotkey drehen. -
Seite 51: Reichweitentest/ Power Down Modus
FF-7 (T7CP) 2,4 GHz No. F 7029 15.2 REICHWEITENTEST/ POWER DOWN MODUS 15.5 SERVOEINBAU / SERVOWEGE / SERVOHEBEL Zum Befestigen der Servos auf jeden Fall die beigefügten Es empfiehlt sich, vor der Inbetriebnahme eines neuen Modells bzw. Gummi tüllen und Messingnieten verwenden. Beim Fest - eines neuen Empfängers in jedem Fall einen Reichweitentest durchzu- schrauben der Servos beachten, dass die Schrauben nur so führen. -
Seite 52: Einbau Der Gestänge
FF-7 (T7CP) 2,4 GHz No. F 7029 Für robbe-Servos sind verschiedene Servohebel lieferbar. Diese sind im obigen Bild abgebildet. Außerdem ist die Änderung der POSTBESTIMMUNGEN Stellung pro Zahnkranz-Segment dargestellt. Die Richtlinie R&TTE (Radio Equipment & Telecommunications Servos mit Zahnkranz-Hebel ermöglichen die mechanische Ein- Terminal Equipment) ist die neue europäische Direktive für stellung der Servo-Neutralposition. -
Seite 53: 19. Allgemeinzuteilung
FF-7 (T7CP) 2,4 GHz No. F 7029 19. ALLGEMEINZUTEILUNG Auf der Betriebsfrequenz 2.400...2.483,5 MHz ist der Betrieb von Funkanlagen anmelde- und gebührenfrei. Hier wurde eine Allge- meinzuteilung von Frequenzen für die Nutzung durch die Allgemeinheit von der Bundesnetzagentur erteilt. -
Seite 54: 20. Empfohlenes Zubehör
FF-7 (T7CP) 2,4 GHz No. F 7029 20. EMPFOHLENES ZUBEHÖR Unicharger 6 No. 8500 Power Peak Infinity 3 No. 8429 Heimladestation zum Laden von Sender und Empfänger akkus Leistungsfähige mikroprozessorgesteuerte Automatik-Lade - aus dem 230 V Netz. station mit Akkumanagement für NC-, NiMH- Blei-, LiPo und LiFe-Akkus NC/ NiMH-Akkus von 1…30 Zellen, 0,1 bis 5 A Ladestrom. - Seite 55 FF-7 (T7CP) 2,4 GHz No. F 7029 Adapterkabel für Flug simu - latoranschluss No. 8239 Senderakkuladekabel Senderakku 8 NiMH 2000AA No. 4547 No. F1415 Power Pack No. 4551 4 NiMH 2000AA Flach Hochkapazitäts NiMH-Akku. 4,8 V, 2000 mAh. Gew. 115 g Abmess.: 51 x 57 x 14 ,5 mm Empfängerakkuladekabel Ladestrom max.: 2 A...
- Seite 56 FF-7 (T7CP) 2,4 GHz No. F 7029 Akkumonitor No. 8409 Der robbe 8-LED Akku-Monitor ist ein präziser, digitaler Span- nungsmesser zur Überwachung von Empfängerakkus mit 4,8 V oder 6 V Nennspannung (4 oder 5 zelliger NC / NiMH-Akku). Servo S 3010 No.
- Seite 57 FF-7 (T7CP) 2,4 GHz No. F 7029 Notizen:...
- Seite 58 FF-7 (T7CP) 2,4 GHz No. F 7029 Notizen:...
-
Seite 59: 21. Serviceadressen
21. Serviceadressen Land Firma Strasse Stadt Telefon Andorra SORTENY 130 LES ESCALDES 0037-6-82 0827 0037-6-82 5476 Dänemark MAAETOFT DMI 8900 RANDERS 0045-86-43 6100 0045-86-43 7744 Deutschland robbe-Service Metzloser Str. 36 D-36355 Grebenhain 0049-6644-87-777 0049-6644-7412 England robbe-Schlüter UK LE10-1UB Leicestershire 0044-1455-63 7151 0044-1455-63 5151 Frankreich S.A.V Messe...
