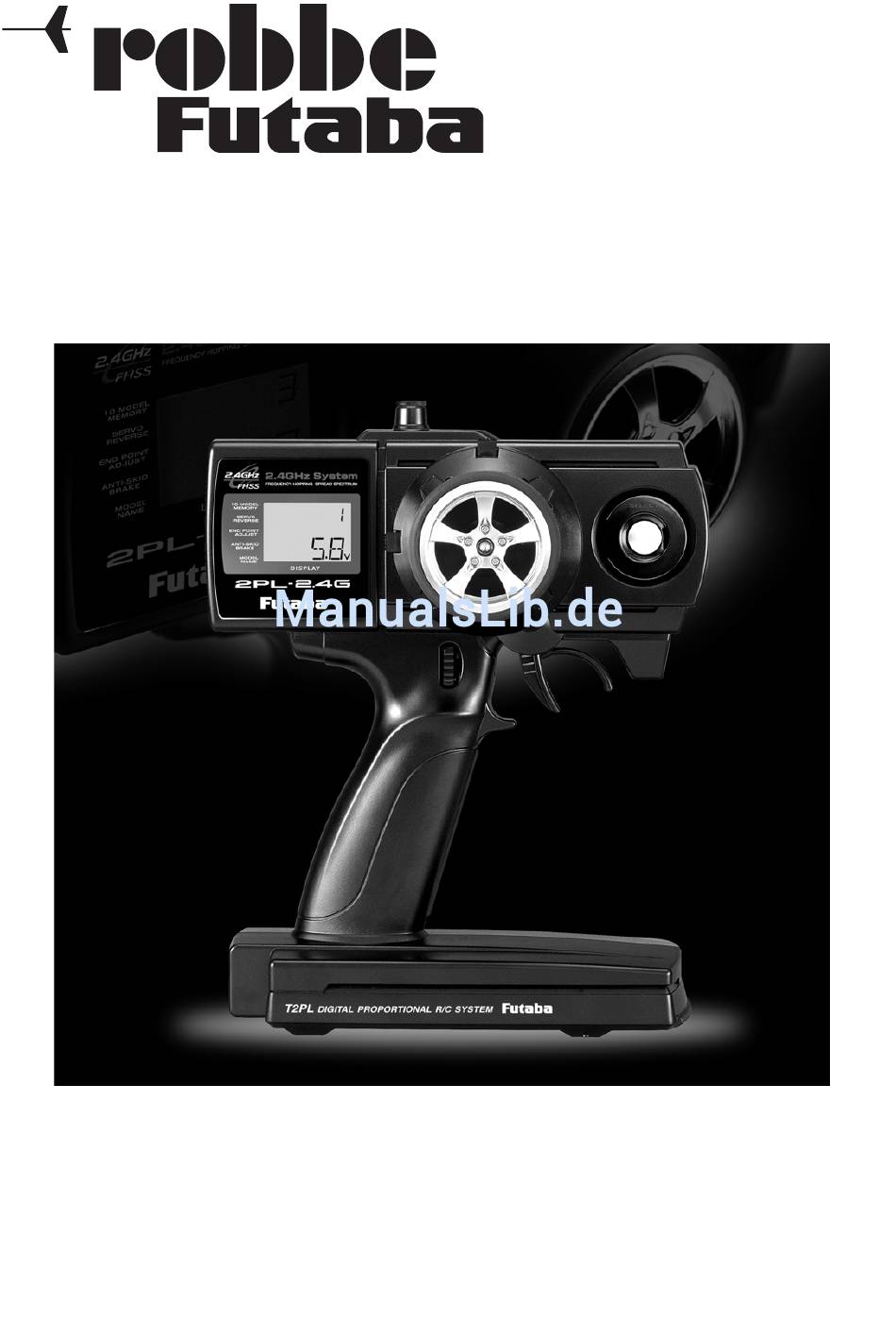

- Seite 1 M e g a t e c h T 2 P L G 2 . 4 G H z No. F2232...
-
Seite 2: Inhaltsverzeichnis
Ihnen einen erfahrenen Modellbauer um Hilfe zu bitten. Sender T2PLG ........4 Empfänger R603GF . -
Seite 3: Lieferumfang

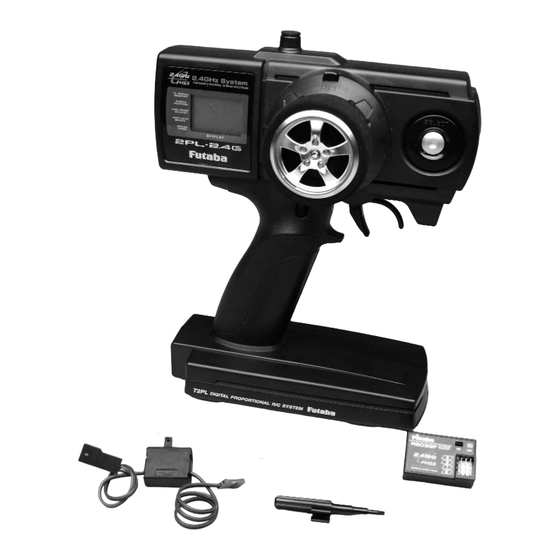

Im oberen Teil der Anlage ist die Sende- leistung verringert deshalb sollte man während dem Betrieb nicht mit der oberen Seite auf das Modell “zielen”. Lieferumfang 1x Sender Megatech T2PLG 2,4 GHz 1x Empfänger R603GF 1x Schalterkabel ohne Ladebuchse 1x Mini Schraubendreher... -
Seite 4: Bedienelemente
603 FS Empfänger jedoch ohne Diversity Antennen-System. Das - Großes 64-Segment-LC-Display zur übersichtlichen Anzeige der Übertragungssystem wurde geändert. Deshalb kann der Empfän- Funktionseinstellungen. ger nur mit der Anlage T2PLG betrieben werden! - Digitale Spannungsanzeige im Display - Optischer und akustischer Unterspannungsalarm - Datenspeicher für 10 Modelle... -
Seite 5: Technische Daten
5.1 Einsetzen der Batterien bzw. Akkus Die Selbstentladung von NC-Zellen beträgt ca. 1% je Tag. Das Die Megatech T2PLG wird ohne Stromquellen ausgeliefert. Im Sen- bedeutet, dass nach 100 Tagen ein vorher vollgeladener Akku voll- derfuß befindet sich ein Batteriehalter für 4 Trockenbatterien ständig entladen ist, ohne jemals belastet worden zu sein. -
Seite 6: Sender Spannungsanzeige / Akkualarm
Megatech 2,4 GHz T2PLG No. F 2232 Beobachten Sie die Monitor-LED am Empfänger! Sender Spannungsanzeige / Akkualarm Funktion Nach dem Einschalten des Senders wird Sendersignal wird NICHT empfangen rot: an die aktuelle Spannungslage des Sender - Sendersignal wird empfangen grün: an akkus im Display, mit einer Genauigkeit von 0,1 V, angezeigt. -
Seite 7: Digitale Trimmung
Megatech 2,4 GHz T2PLG No. F 2232 Digitale Trimmung Bei BEC-Betrieb wird die Empfangsanlage inklusive Servos, über den Fahrtregler aus dem Fahrakku mit Spannung versorgt. Ein separater Eine Trimmung wird benötigt, um z.B. in der Neutralstel lung des Lenk- Empfängerakku kann somit entfallen. Eingeschaltet wird die Em - rades ein geradeaus fahrendes Modell zu erhalten. -
Seite 8: Hinweise Für Den Betrieb
Vorteil, dass selbst bei Ausfall einer Akkuzelle (Kurzschluss) norma- vierten Modells für ca. 2 Sek. angezeigt. lerweise kein Ausfall der Empfangsanlage erfolgt, da robbe-Futaba Überprüfen Sie ob das richtige Modell ein- Servos bei 3,6 V noch arbeiten, nur etwas langsamer und mit weniger gestellt ist. -
Seite 9: Eingabe Von Modelldaten
Modellspeicher aktiviert. drücken den Trimmtaster 2 . zum Einschaltdisplay zum Einschaltdisplay 10.2 Menüstruktur der Megatech T2PLG Softwarefunktionen 11.1 Lenkungstrimmung (TRM-CH1) Man unterscheidet zwei Arten der Trimmung, die mechanische Trim- mung am Servo und die Feintrimmung am Sender. Zuerst muss Sender einschalten immer das Lenkgestänge so justiert werden, dass die Räder Ihres... -
Seite 10: Gastrimmung (Trm-Ch2)
Megatech 2,4 GHz T2PLG No. F 2232 Um die ‘Steuerweg-Reduzierung’ zu akti- vieren, müssen Sie den D/R-Wipp-Taster in die entsprechende Richtung betätigen. Der Dual-Rate Wert wird als Prozentzahl im Display angezeigt. Der Verstellbereich liegt zwischen 30 und 100 %. (30 - 100%) Diese Option ist im Zusammenhang mit der Servowegeinstellung für die Lenkung... -
Seite 11: Servoumpolung Gasfunktion (Rev-Ch2)
Megatech 2,4 GHz T2PLG No. F 2232 Die Servomittelstellung muss nach einer Umpolung in jedem Fall Um die Option ‘EPA-CH1’ zu aktivieren, müssen Sie vom Start-Dis- mittels der Trimmung korrigiert werden. play aus die ‘Select’-Taste viermal betätigen. In das Menü zur Umpolung der Servolaufrichtung für das Lenkungs- Servo gelangt man von der Modellauswahl durch eine kurze Betäti-... -
Seite 12: Modellname (Name)
Megatech 2,4 GHz T2PLG No. F 2232 Die Auswahl zwischen den einzelnen Zeichen erfolgt mit dem Trimm- taster für die Lenkung (DT1). Mit einer Betätigung nach rechts springt man vorwärts zum nächsten, drückt man den Taster nach links gelangt man zum vorherigen Zeichen. -
Seite 13: Schalterkabel / Servokabel / Servoentstörfilter
Megatech 2,4 GHz T2PLG No. F 2232 sind daher wesentlich vibrationsunempfindlicher als die Empfänger der bisherigen Technologie. Die oft angewendete Praxis, den Emp- fänger in Schaumstoff einzuwickeln oder in ein Schaumstoffrohr zu stecken, um ihn vor Vibrationen zu schützen, ist bei den 2.4 GHz FHSS Empfängern nicht erforderlich. -
Seite 14: Einbau Der Gestänge
Megatech 2,4 GHz T2PLG No. F 2232 Bei Sendefunk anlagen ist zusätzlich ein Ausrufezeichen anzu- 13.4 Einbau der Gestänge bringen, als Zeichen dafür, dass die nutzbaren Frequenzen in Europa (noch) nicht einheitlich sind. Grundsätzlich muss der Einbau der Gestänge und Ruder so erfolgen, dass sie besonders leichtgängig sind. -
Seite 15: Empfohlenes Zubehör
Megatech 2,4 GHz T2PLG No. F 2232 Empfohlenes Zubehör Empfängerakku No. 4582 Power Pack 5 NiMH 1400 mAh, flach. Senderakku NiMH 2500mAH No. 8005 Empfängerakkuladekabel No. F 1416 Unicharger 6 (No. 8500) Heimstation zum Laden von NC-Akkus aus dem 230 V Netz 8 LED-Akku-Controller No. -
Seite 16: Notizen
Megatech 2,4 GHz T2PLG No. F 2232 Notizen:... -
Seite 17: Allgemeinzuteilung 2,4 Ghz
Megatech 2,4 GHz T2PLG No. F 2232 19. Allgemeinzuteilung Auf der Betriebsfrequenz 2.400...2.483,5 MHz ist der Betrieb von Funkanlagen anmelde- und gebührenfrei. Hier wurde eine Allge- meinzuteilung von Frequenzen für die Nutzung durch die Allgemeinheit erteilt. -
Seite 18: Service Adressen
SERVICE ADRESSEN Land Firma Strasse Stadt Telefon Dänemark Nordic Hobby A/S Bogensevej 13 DK-8940 Randers SV 0045-86-43 61 00 0045-86-43 77 44 Deutschland robbe-Service Metzloser Str. 36 D-36355 Grebenhain 0049-6644-87 777 0049-6644-87 779 GR-14341 New Griechenland TAG Models Hellas 18,Vriullon Str. 0030-2-102584380 0030-2-102533533 Philadelfia/Athen...
