12
TECHNISCHE DATEN
12.6 Maßbilder
60 B E T R I E B S A N L E I T U N G | deTec2 Core
29,5
30,7

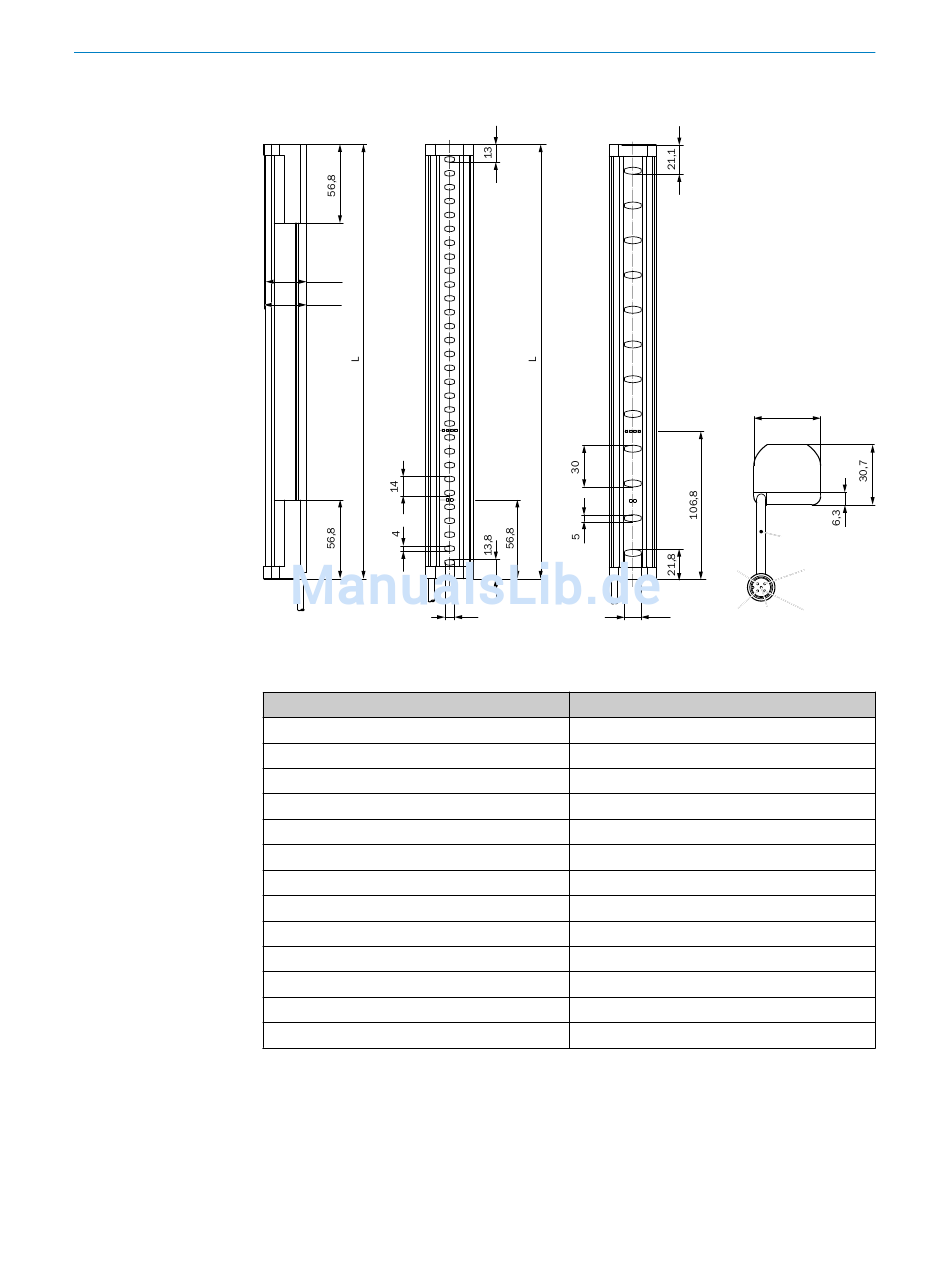

Abbildung 32: Maßbild Sender und Empfänger
Tabelle 16: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
1350
1500
1650
1800
1950
2100
1) Das effektive Schutzfeld entspricht der gesamten Gehäuselänge. Der in der Norm IEC 61496-1 festge‐
legte Prüfkörper wird über die gesamte Gehäuselänge erkannt. Die Grenzen des Schutzfelds sind iden‐
tisch mit den Enden des Gehäuses.
7
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
1362
1512
1662
1812
1962
2112
34
L=150
1 4
12
2 5 3
1)
