6
ELEKTRISCHE INSTALLATION
6.3 Konfigurationsanschluss M8 × 4 (serielle Schnittstelle)
64 B E T R I E B S A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF
Wenn das Netzwerk nicht zu einem weiteren Netzwerkteilnehmer weitergeleitet wird,
dann genügt der Anschluss eines einzelnen Steckers. Welche der beiden Dosen
beschaltet wird, ist unerheblich. Die nicht benutzte Dose muss stets mit der mitgeliefer‐
ten Abdeckung geschützt werden

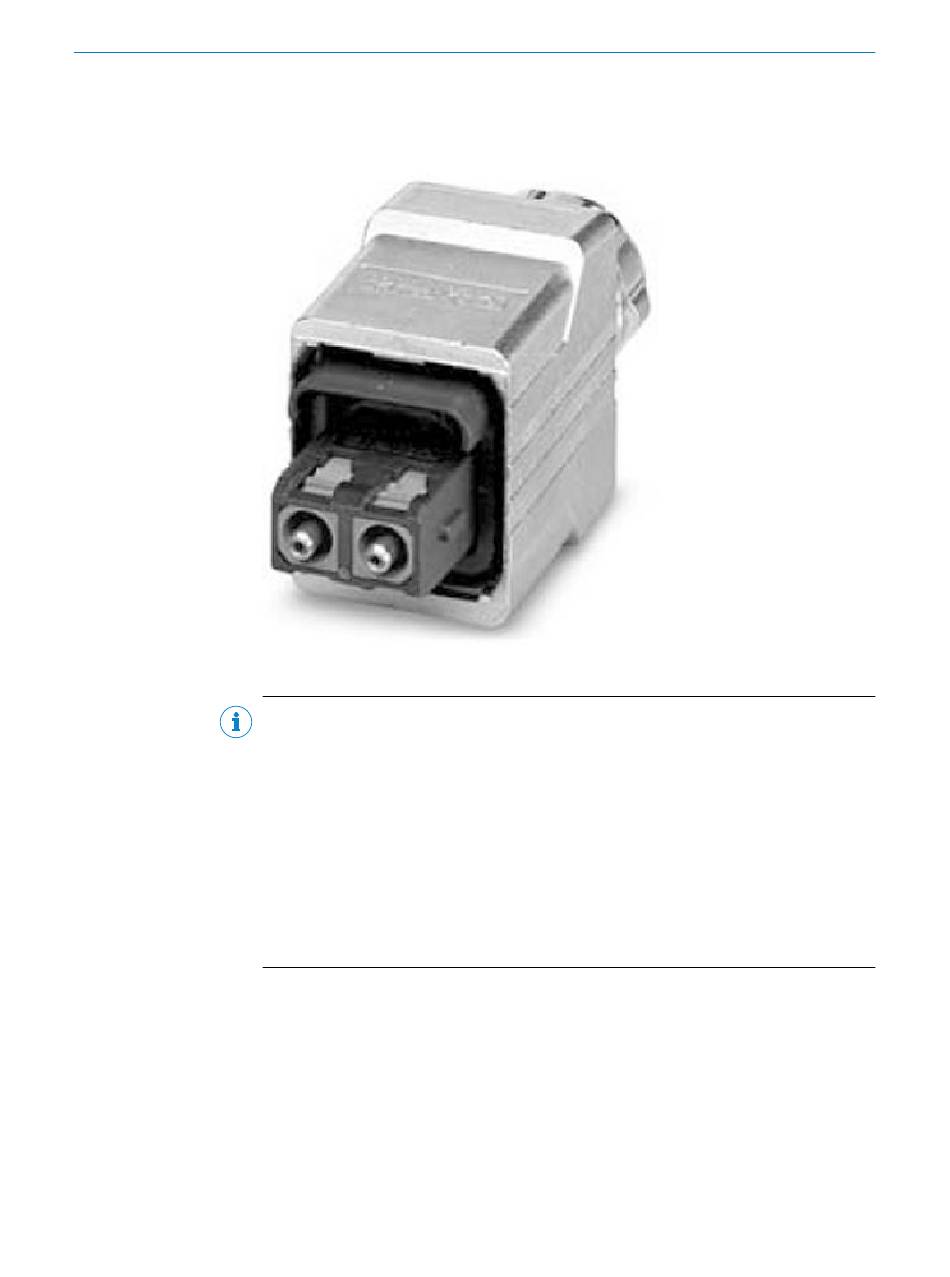

Abbildung 50: SCRJ-Push-Pull-Stecker (nicht im Lieferumfang)
HINWEIS
• Wenn Sie keine optischen Zwischenstecker verwenden, darf die Leitungslänge
zum benachbarten Teilnehmer maximal 50 Meter betragen.
• Die Leitungsdämpfung der Übertragungsstrecke darf maximal 12 dB betragen.
Die Montage- und Verlegevorschriften des Herstellers der Steckverbinder und Lei‐
b
tungen beachten, insbesondere hinsichtlich der Anzahl der Biegeradien.
Möglichst wenig Steckverbinder in einer Anschlussleitung verwenden, idealer‐
b
weise nur 2: einen am S3000 PROFINET IO/IOOF und einen an der FSPS.
Nach der Elektroinstallation mithilfe der CDS-Diagnose die Signalreserve der Ver‐
b
bindungsleitung ermitteln.
Um eine Signalreserve von > 4 dB zu erreichen, dämpfungsarme Leitungen und
b
Steckverbinder verwenden.
In der Regel wird die Konfiguration über PROFINET IO vorgenommen. Für die Konfigura‐
tion und die Diagnose direkt am Gerät steht am S3000 PROFINET IO/IO-OF ein lokaler
RS-232-Konfigurationsanschluss 1 zur Verfügung.
(siehe Abbildung 47).
