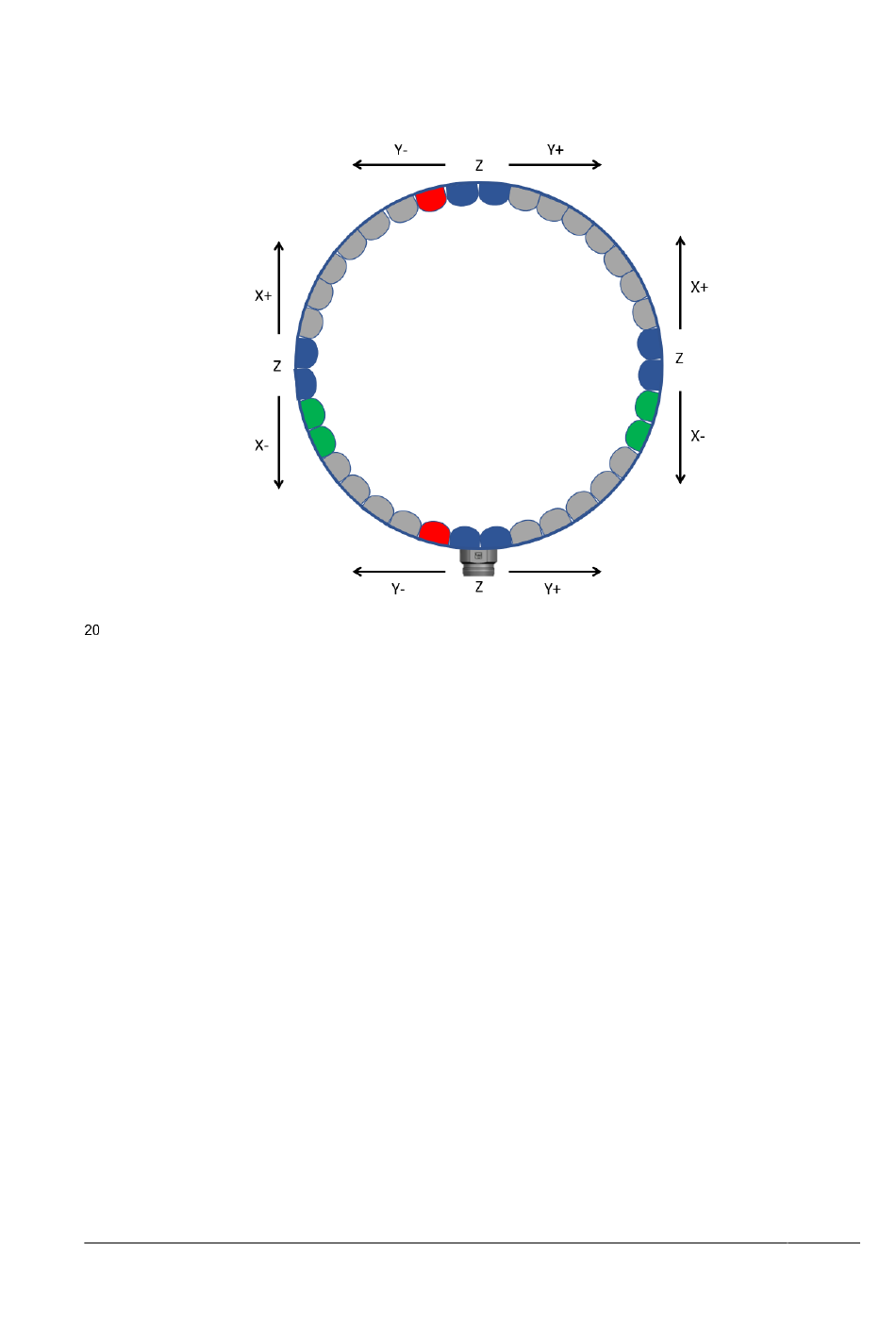

Beispiel 5 für ein mögliches LED-Muster, Draufsicht
7.4.5

QUALITY

Mit dem Befehl SET;LED_MODE;QUALITY wird der Qualitätsmodus mit den LEDs dargestellt.
Der Qualitätsmodus zeigt an, ob sich ein die Auslenkung des SFE innerhalb eines definierten
Bereichs befindet oder diesen verlassen hat. Die genaue Art der Überprüfung wird über die Untermodi
des Qualitätsmodus bestimmt, welche in Kapitel
Grundsätzlich gibt es hierbei drei verschiedene Zustände der LED Anzeige:
•
Auslenkung befindet sich innerhalb des definierten Bereichs → grün
•
Auslenkung befindet sich außerhalb des definierten Bereichs → rot
•
Bereich nicht definiert (keine Thresholdwerte gesetzt) oder Qualitätsmodus aus → blau
7.4.6

SENSOR

Mit dem Befehl SET;LED_MODE;SENSOR wird der Sensormodus dargestellt.
Er beinhaltet eine Darstellung der Sensorauslenkung mit einem Farbübergang vom
minimalerSensorwert (grün) zum maximale Sensorwert (rot). Dieser LED-Modus wird ausschließlich
durch den Bosch-Rexroth- Service für Analysen bezüglich der Positionssensorik genutzt. Er wird
daher an dieser Stelle nicht weiter beschrieben.
