Montage SFE am Flanschdeckel

Benötigte Komponenten:
•
Flanschdeckel
•
6 x Schrauben M4x10

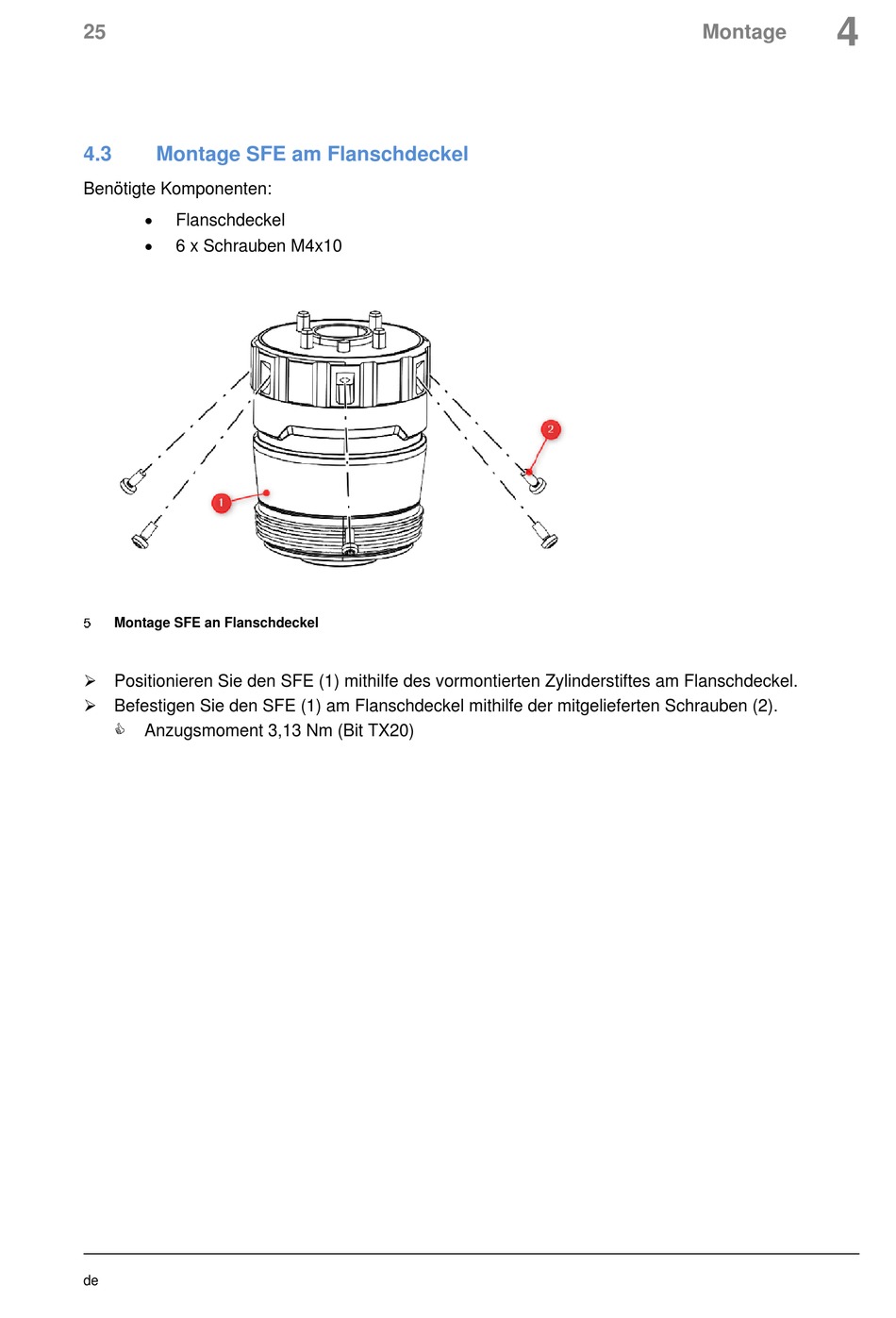

Montage SFE an Flanschdeckel
➢ Positionieren Sie den SFE (1) mithilfe des vormontierten Zylinderstiftes am Flanschdeckel.
➢ Befestigen Sie den SFE (1) am Flanschdeckel mithilfe der mitgelieferten Schrauben (2).

Anzugsmoment 3,13 Nm (Bit TX20)
