4.1

Montage Adapterplatte

Benötigte Komponenten:
•
Adapterplatte
•
Zylinderstift Ø5
•
3 x Schrauben M6 x 12

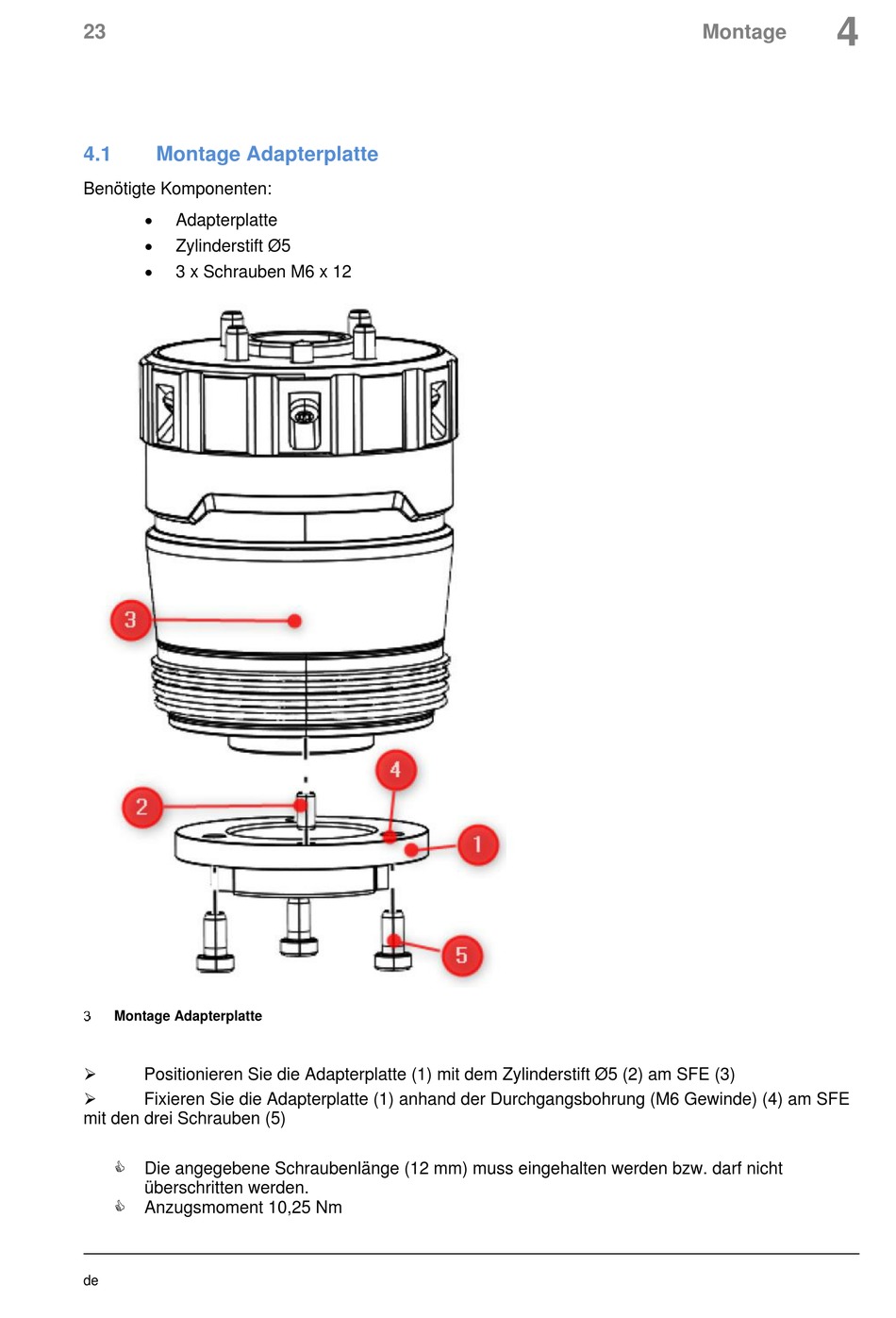

Montage Adapterplatte
➢
Positionieren Sie die Adapterplatte (1) mit dem Zylinderstift Ø5 (2) am SFE (3)
➢
Fixieren Sie die Adapterplatte (1) anhand der Durchgangsbohrung (M6 Gewinde) (4) am SFE
mit den drei Schrauben (5)

Die angegebene Schraubenlänge (12 mm) muss eingehalten werden bzw. darf nicht
überschritten werden.

Anzugsmoment 10,25 Nm
