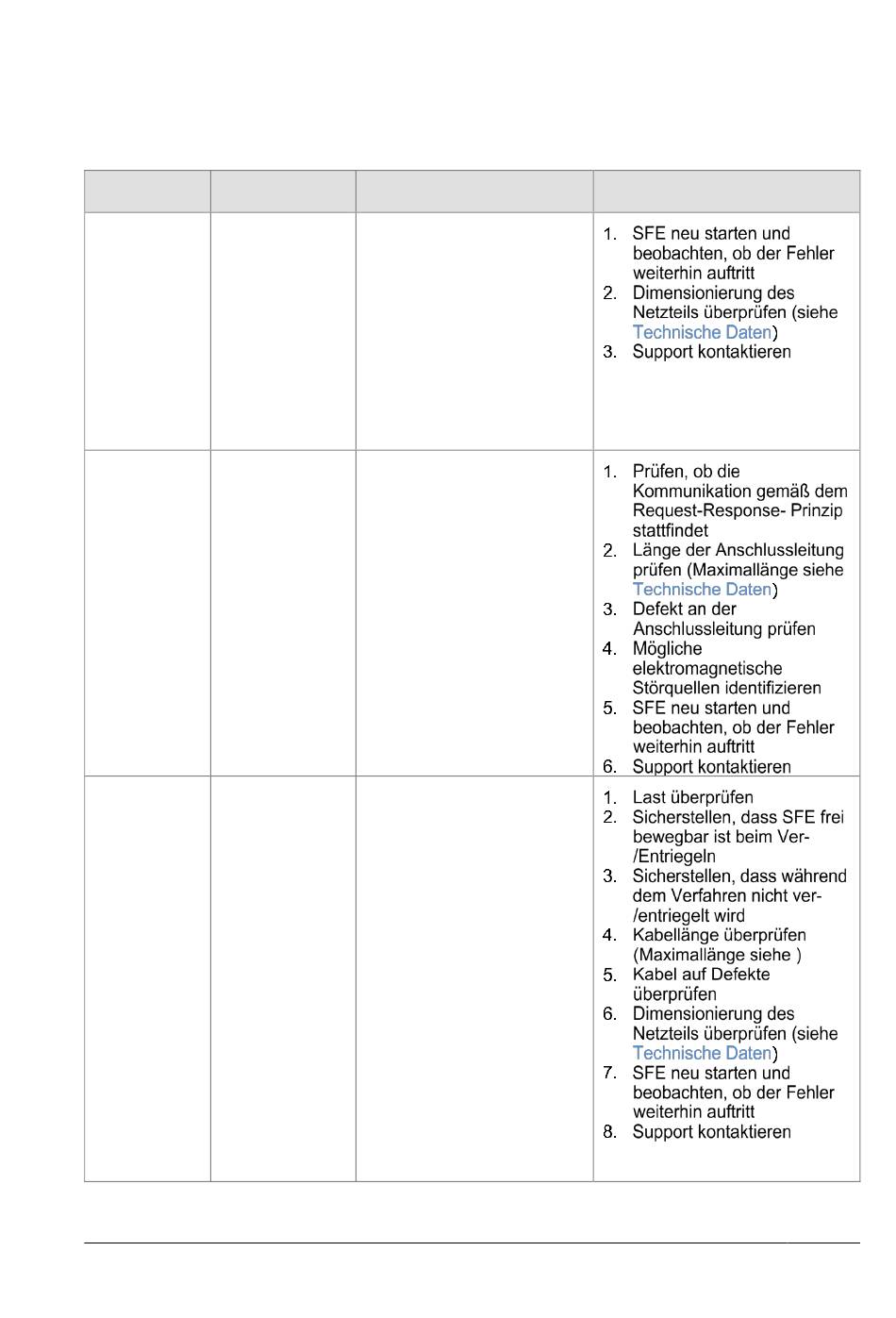

Es können nun abhängig von den möglichen Fehlerquellen Maßnahmen zur Fehlerbehebung ergriffen
werden:
Fehlerquelle Fehlerbild
interne Fehler bei der
Elektronik Kommunikation
mit dem
EEPROM, mit
den
Positionssensor
en, mit dem
Temperatursens
or oder bei der
Interprozessor-
Kommunikation
RS485 Kommunikation
mit der RS485-
Schnittstelle
nicht
möglich/fehlerha
ft
Motor Fehler beim
Initialisieren/
Verfahren mit
dem Motor
26 Maßnahmen zur Fehlerbehebung
de
Mögliche Ursache
EEPROM defekt,
Positionssensor defekt,
Temperatursensor defekt,
F100 MCU defekt, kalte
Lötstelle, Wackelkontakt,
elektromagnetische
Störungen
Unidirektionales
Kommunikationsprotokoll
(Request/Response) wird
nicht eingehalten, zu lange
Anschlussleitung, defekte
Anschlussleitung,
elektromagnetische
Störungen, RS485-
Transceiver oder -
Schnittstelle defekt, Kalte
Lötstelle, Wackelkontakt
Überlastung Motor,
Überstromabschaltung,
geringe
Versorgungsspannung,
Kabel zu lang, Kabel defekt,
Überlast (Gewicht),
Spannungszusammenbruch,
Kurzschluss,
Hardwaredefekt,
Positionssensor defekt,
Magnet für
Positionsermittlung zu
schwach, Netzteil falsch
dimensioniert
Funktionsumfang
Behebung/Maßnahmen
