4.2

Montage Flanschdeckel

Benötigte Komponenten:
• Flanschdeckel
• Schrauben M6x12 bzw. M5x10
• Zylinderstift Ø6 bzw. Ø5

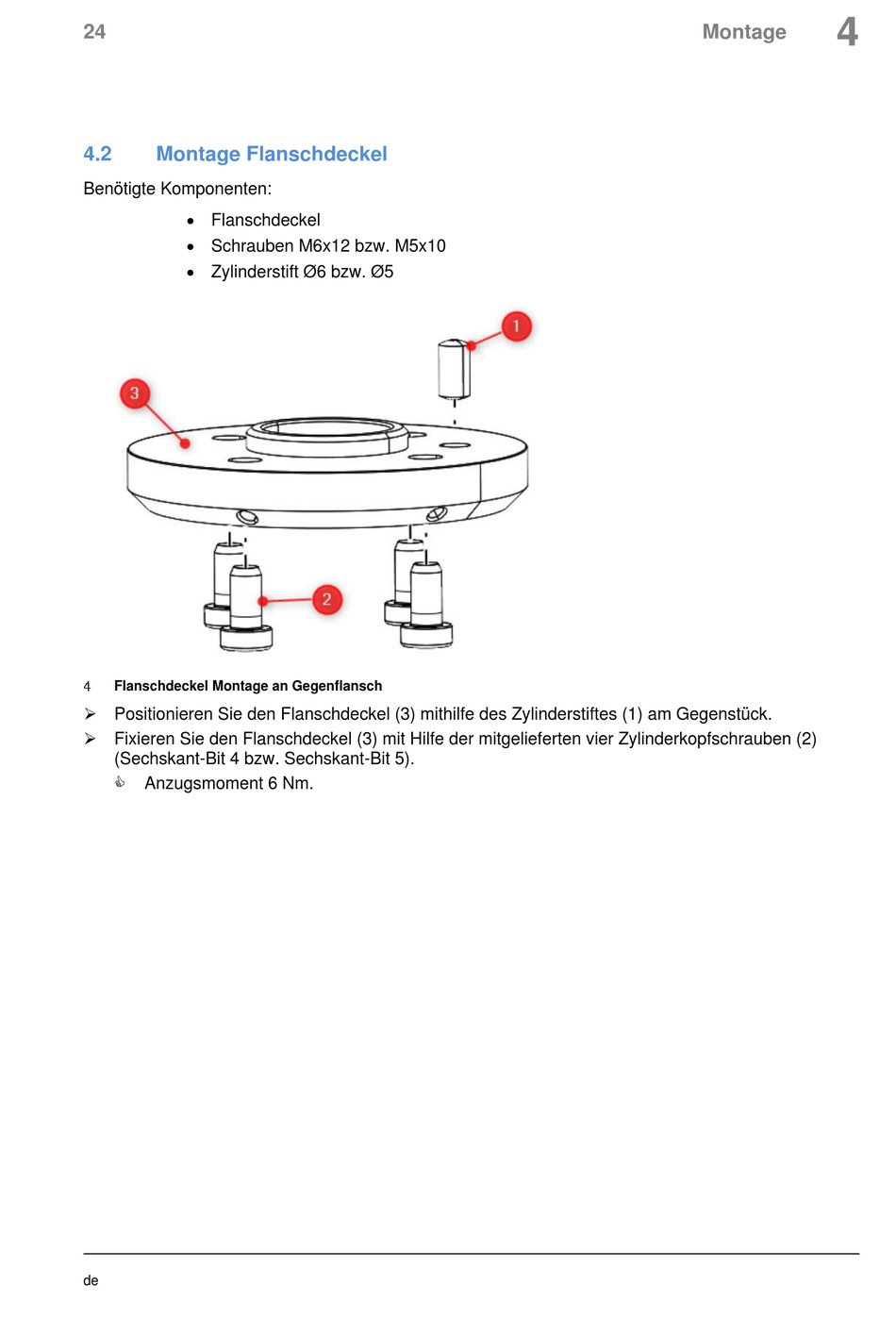

Flanschdeckel Montage an Gegenflansch
➢ Positionieren Sie den Flanschdeckel (3) mithilfe des Zylinderstiftes (1) am Gegenstück.
➢ Fixieren Sie den Flanschdeckel (3) mit Hilfe der mitgelieferten vier Zylinderkopfschrauben (2)
(Sechskant-Bit 4 bzw. Sechskant-Bit 5).

Anzugsmoment 6 Nm.
