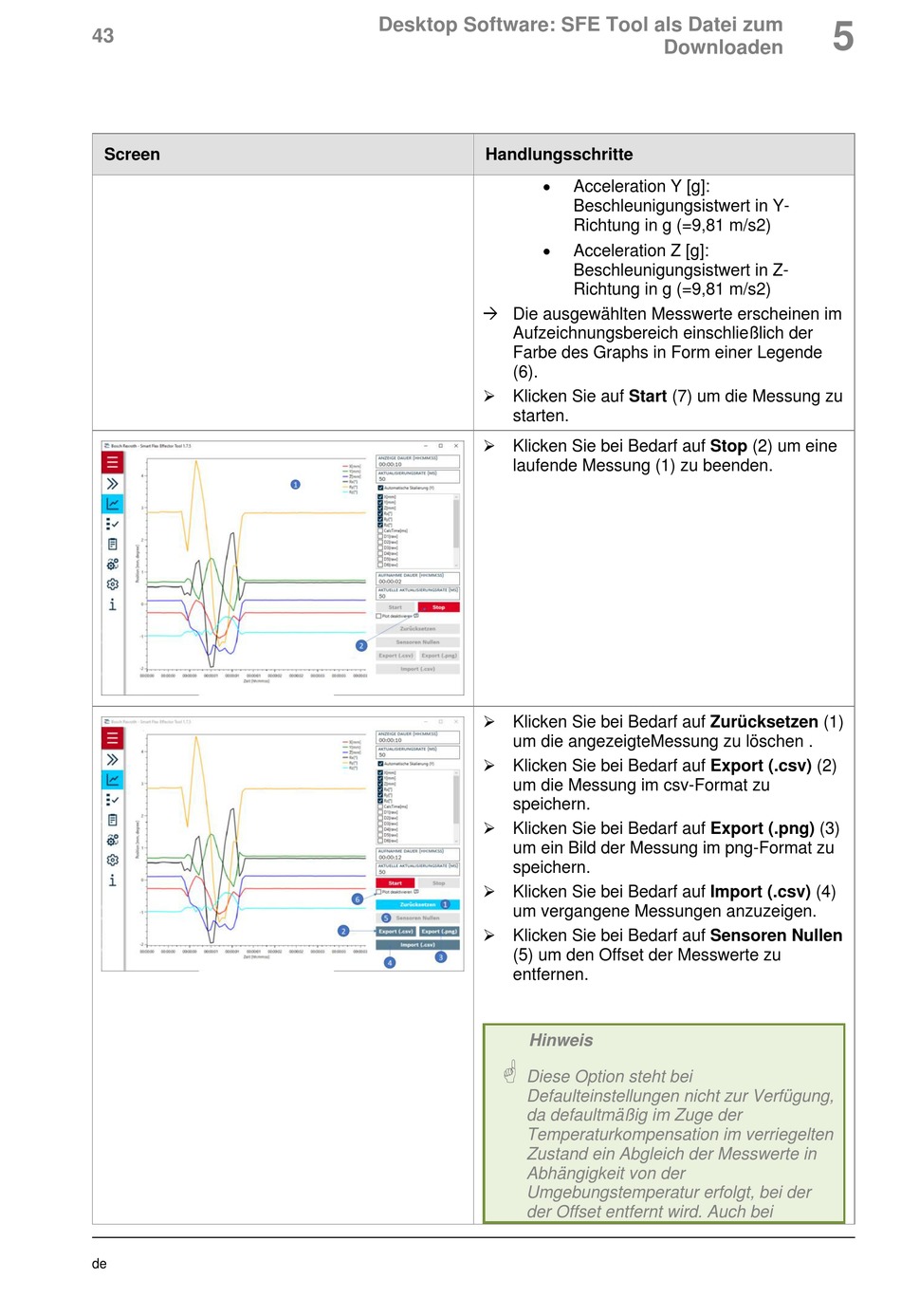

Bosch Rexroth Smart Flex Effector Betriebsanleitung Seite 43

43
Screen
de
Desktop Software: SFE Tool als Datei zum
Handlungsschritte
•
•
→ Die ausgewählten Messwerte erscheinen im
Aufzeichnungsbereich einschließlich der
Farbe des Graphs in Form einer Legende
(6).
➢ Klicken Sie auf Start (7) um die Messung zu
starten.
➢ Klicken Sie bei Bedarf auf Stop (2) um eine
laufende Messung (1) zu beenden.
➢ Klicken Sie bei Bedarf auf Zurücksetzen (1)
um die angezeigteMessung zu löschen .
➢ Klicken Sie bei Bedarf auf Export (.csv) (2)
um die Messung im csv-Format zu
speichern.
➢ Klicken Sie bei Bedarf auf Export (.png) (3)
um ein Bild der Messung im png-Format zu
speichern.
➢ Klicken Sie bei Bedarf auf Import (.csv) (4)
um vergangene Messungen anzuzeigen.
➢ Klicken Sie bei Bedarf auf Sensoren Nullen
(5) um den Offset der Messwerte zu
entfernen.
Hinweis

Diese Option steht bei
Defaulteinstellungen nicht zur Verfügung,
da defaultmäßig im Zuge der
Temperaturkompensation im verriegelten
Zustand ein Abgleich der Messwerte in
Abhängigkeit von der
Umgebungstemperatur erfolgt, bei der
der Offset entfernt wird. Auch bei
Downloaden
Acceleration Y [g]:
Beschleunigungsistwert in Y-
Richtung in g (=9,81 m/s2)
Acceleration Z [g]:
Beschleunigungsistwert in Z-
Richtung in g (=9,81 m/s2)
5
