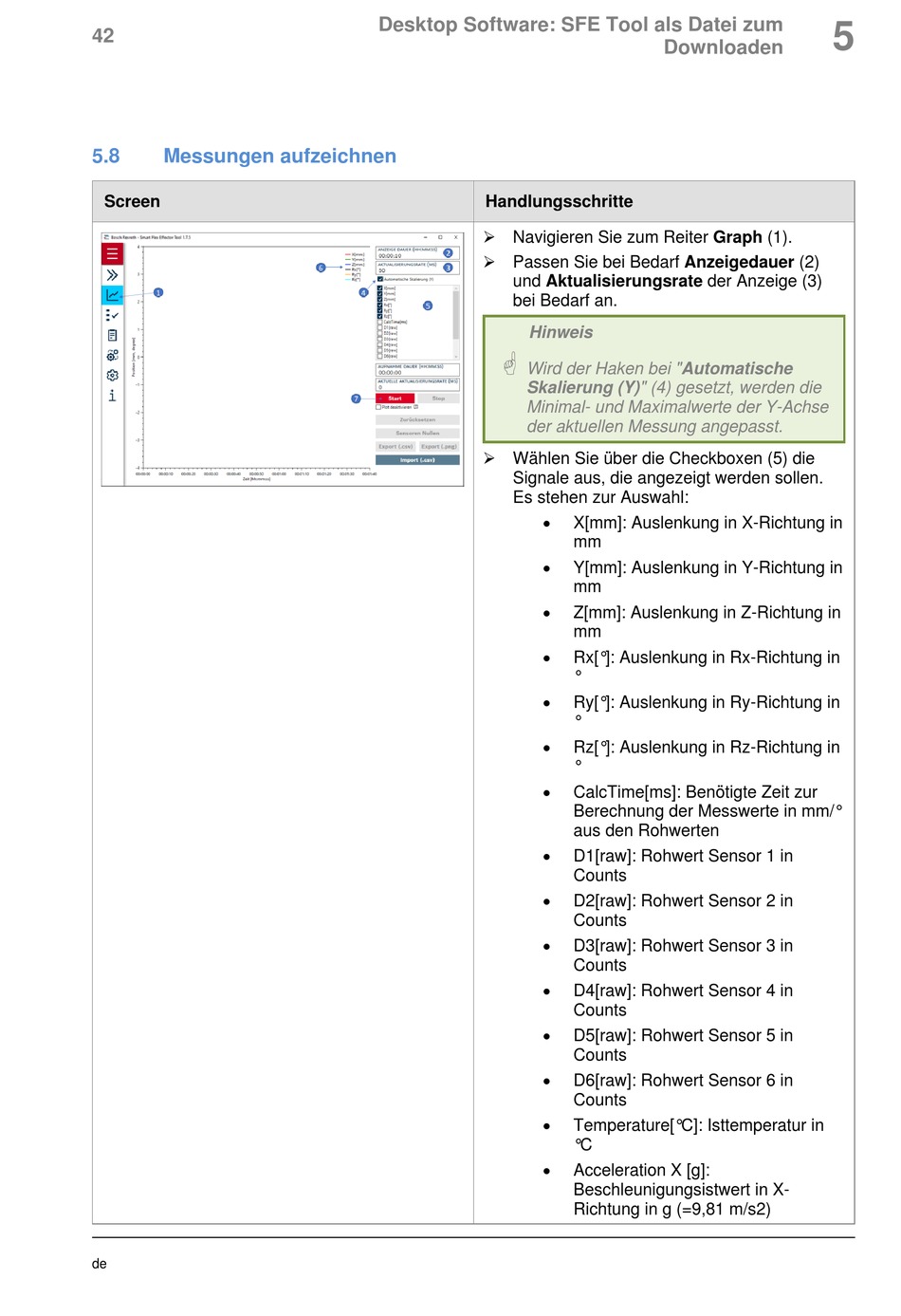

Messungen aufzeichnen

Screen
de
Desktop Software: SFE Tool als Datei zum
Handlungsschritte
➢ Navigieren Sie zum Reiter Graph (1).
➢ Passen Sie bei Bedarf Anzeigedauer (2)
und Aktualisierungsrate der Anzeige (3)
bei Bedarf an.
Hinweis

Wird der Haken bei "Automatische
Skalierung (Y)" (4) gesetzt, werden die
Minimal- und Maximalwerte der Y-Achse
der aktuellen Messung angepasst.
➢ Wählen Sie über die Checkboxen (5) die
Signale aus, die angezeigt werden sollen.
Es stehen zur Auswahl:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Downloaden
X[mm]: Auslenkung in X-Richtung in
mm
Y[mm]: Auslenkung in Y-Richtung in
mm
Z[mm]: Auslenkung in Z-Richtung in
mm
Rx[°]: Auslenkung in Rx-Richtung in
°
Ry[°]: Auslenkung in Ry-Richtung in
°
Rz[°]: Auslenkung in Rz-Richtung in
°
CalcTime[ms]: Benötigte Zeit zur
Berechnung der Messwerte in mm/°
aus den Rohwerten
D1[raw]: Rohwert Sensor 1 in
Counts
D2[raw]: Rohwert Sensor 2 in
Counts
D3[raw]: Rohwert Sensor 3 in
Counts
D4[raw]: Rohwert Sensor 4 in
Counts
D5[raw]: Rohwert Sensor 5 in
Counts
D6[raw]: Rohwert Sensor 6 in
Counts
Temperature[°C]: Isttemperatur in
°C
Acceleration X [g]:
Beschleunigungsistwert in X-
Richtung in g (=9,81 m/s2)
