Inbetriebnahme

Messobjekt platzieren, Dickenmessung

Der Pilotlaser mit rotem Licht unterstützt Sie während
der Inbetriebnahme, den Sensor auf das Ziel auszurich-
ten.
Den Pilotlaser können Sie im Menü Einstellungen >
Systemeinstellungen ein- bzw. ausschalten.
Platzieren Sie das Messobjekt möglichst in der Mitte
des Arbeitsbereiches.
Die Peakposition im FFT-Signal bleibt stabil, auch wenn
sich das Messobjekt bewegt. Die Peakposition hängt
von der Dicke des Messobjektes ab.

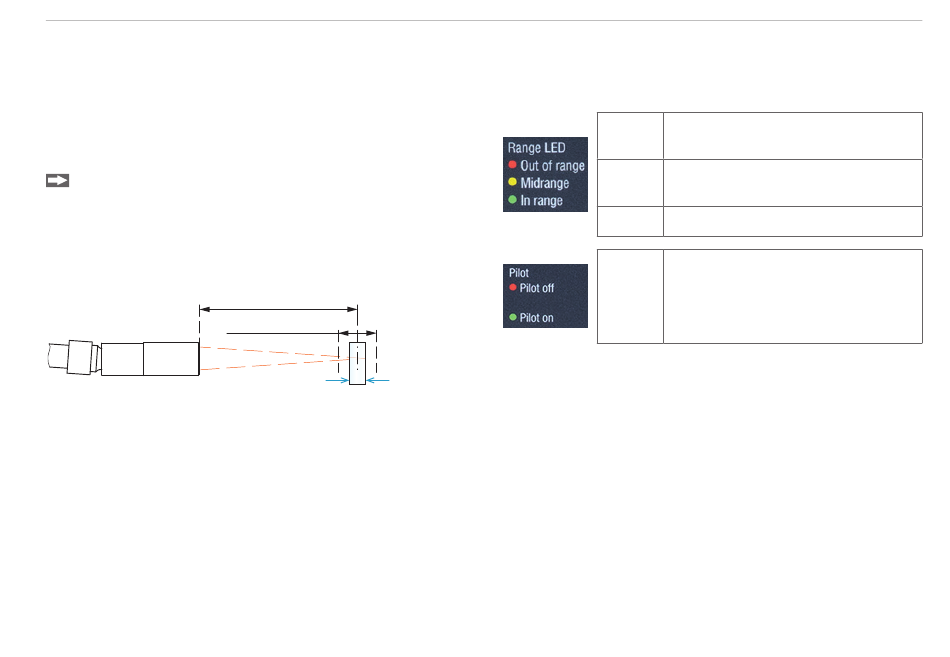

Arbeitsabstand
Grundlagen Dickenmessung
IMS5x00
Arbeitsbereich
Messbereich Dicke
Die LED Range an der Frontseite des Controllers zeigt
die Position des Messobjektes zum Sensor an.
1) Die maximale Dicke für einen Luftspalt beträgt
2,1 mm. Die Dicke für Glas (bei n = 1,5) beträgt mini-
1
mal 35 µm, maximal 1,4 mm.
Kein Messobjekt vorhanden oder
Rot
außerhalb des Messbereichs
Messobjekt in der Nähe von
Gelb
Messbereichsmitte
Grün Messobjekt im Messbereich
Pilotlaser wird wechselnd ein-
bzw. ausgeschaltet, wenn kein
Grün
Messobjekt vorhanden oder
außerhalb des Messbereiches
