Installation und Montage
4.
Installation und Montage
4.1
Montage und Befestigung
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung.
Achten sie darauf, dass die Sensoren bei der Montage des optoCONTROL CLS1000 frei beweglich
sind und keinen starken Krümmungen und scharfen Ecken ausgesetzt werden. Beschädigung oder
Zerstörung bzw. Ausfall des Sensors und/oder Beeinflussung des Prüfergebnisses.
Der kleinste Biegeradius des Sensors (Lichtwellenleiter) beträgt 18 mm (3 x Ø Kabeldurchmesser).
32
M18x1
42,4
48,9

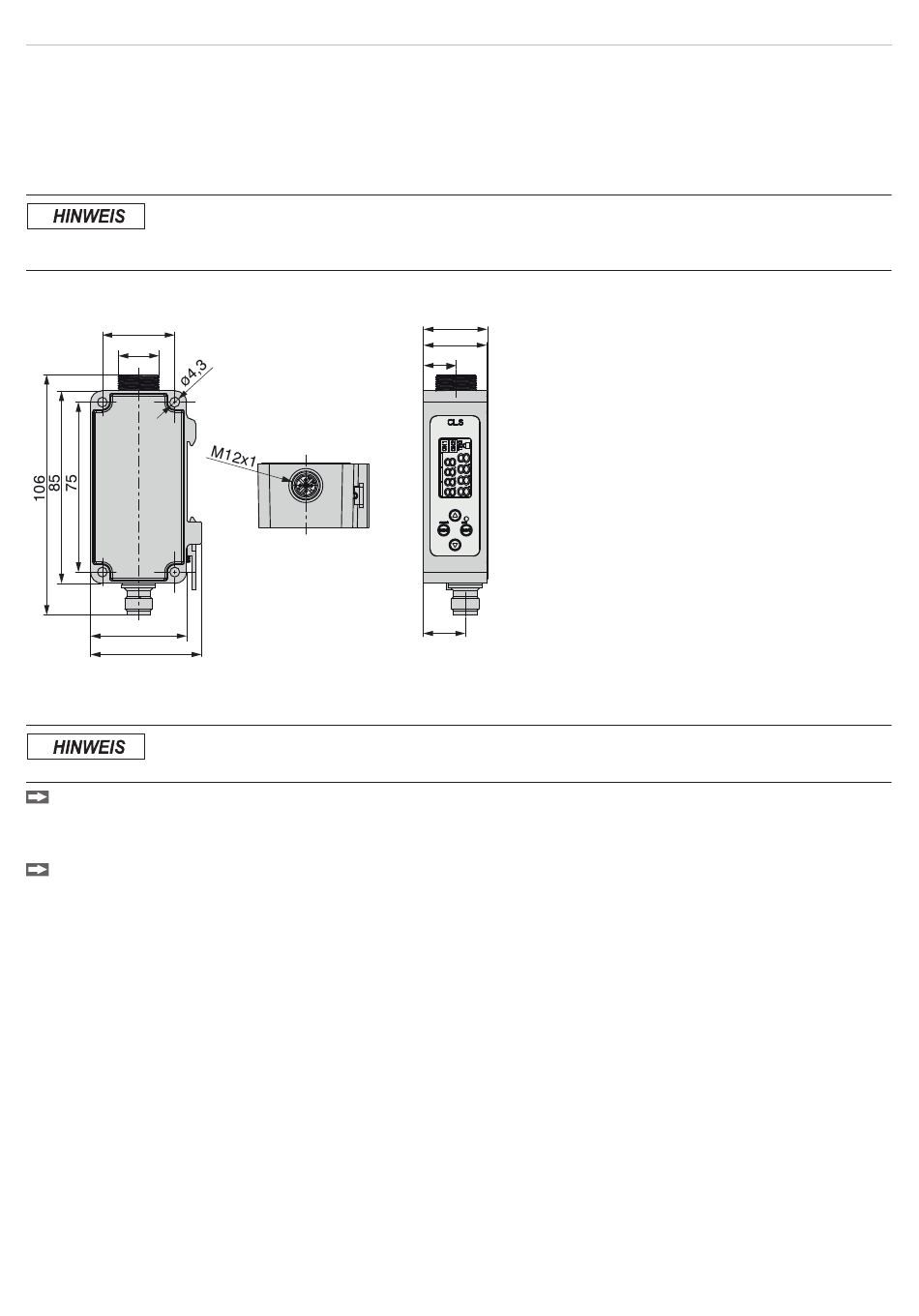

Abb. 4 Maßzeichnung optoCONTROL CLS1000, Abmessungen in mm
Endflächen des Sensors nicht an Kanten oder Flächen anstoßen.
> Reduzierte Signalqualität bzw. Ausfall des Messgeräts.
Befestigen Sie den Controller ausschließlich an den vorhandenen Durchgangsbohrungen am Gehäuse auf einer
ebenen Fläche oder an einer
Klemmungen jeglicher Art sind nicht gestattet.
Schließen Sie den Controller gemäß der Anschlussbelegung
optoCONTROL CLS1000
28,4
14,5
18,5
Hutschiene, siehe
4.3.
28
an, siehe
4.5.3.
Seite 15
