Installation und Montage
5.
Installation und Montage
5.1
HInweise für den Betrieb
5.1.1
Reflexionsgrad der Messoberfläche
Der Sensor optoNCDT ILR2250-100 ist ein optisches System, mit dem im Millimeter-Bereich gemessen wird. Der Sensor
funktioniert auf Basis des Phasenvergleichsverfahrens und wertet die direkten und diffusen Reflexionen des zurückge-
worfenen Laserstrahls aus.
Laserstrahl
Ideal diffuse Reflexion

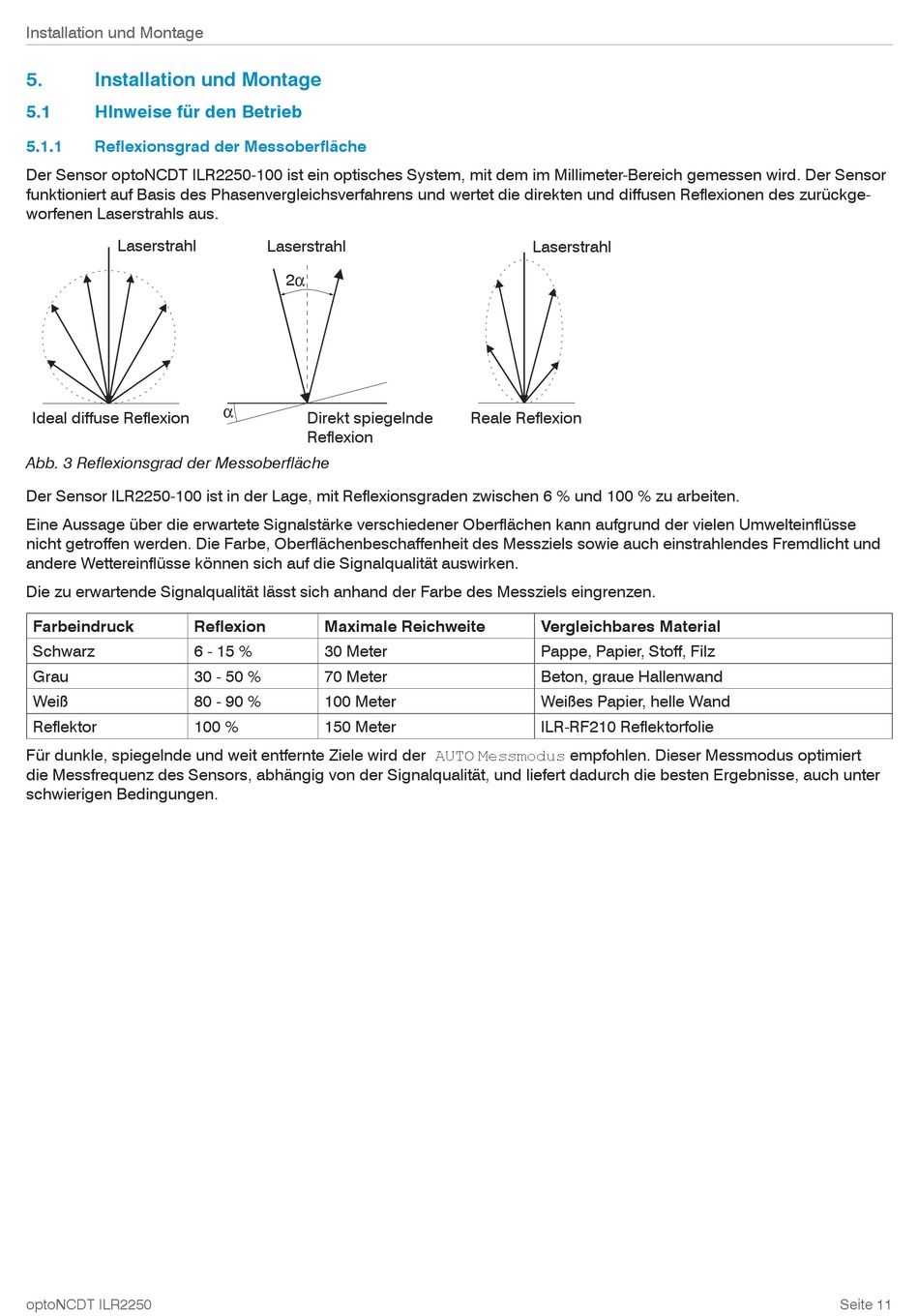

Abb. 3 Reflexionsgrad der Messoberfläche
Der Sensor ILR2250-100 ist in der Lage, mit Reflexionsgraden zwischen 6 % und 100 % zu arbeiten.
Eine Aussage über die erwartete Signalstärke verschiedener Oberflächen kann aufgrund der vielen Umwelteinflüsse
nicht getroffen werden. Die Farbe, Oberflächenbeschaffenheit des Messziels sowie auch einstrahlendes Fremdlicht und
andere Wettereinflüsse können sich auf die Signalqualität auswirken.
Die zu erwartende Signalqualität lässt sich anhand der Farbe des Messziels eingrenzen.
Farbeindruck
Reflexion
Schwarz
6 - 15 %
Grau
30 - 50 %
Weiß
80 - 90 %
Reflektor
100 %
Für dunkle, spiegelnde und weit entfernte Ziele wird der AUTO Messmodus empfohlen. Dieser Messmodus optimiert
die Messfrequenz des Sensors, abhängig von der Signalqualität, und liefert dadurch die besten Ergebnisse, auch unter
schwierigen Bedingungen.
optoNCDT ILR2250
Laserstrahl
2
Direkt spiegelnde
Reflexion
Maximale Reichweite
30 Meter
70 Meter
100 Meter
150 Meter
Laserstrahl
Reale Reflexion
Vergleichbares Material
Pappe, Papier, Stoff, Filz
Beton, graue Hallenwand
Weißes Papier, helle Wand
ILR-RF210 Reflektorfolie
Seite 11
