Installation und Montage
4.
Installation und Montage
4.1
Hinweise für den Betrieb
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung.
4.2
Sensorkabel
Auf die Kabel dürfen keine scharfkantigen oder schweren Gegenstände einwirken. Vermeiden Sie ein
HINWEIS
Knicken der Kabel. Unterschreiten Sie den Mindestbiegeradius der Kabel nicht.
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
Quetschen Sie die Kabel nicht. Schützen Sie die Kabel vor Beschädigung.
HINWEIS
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
Stellen Sie sicher, dass die Überwurfmuttern der Stecker fest angezogen sind.
HINWEIS
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
4.3
Mechanische Befestigung, Maßzeichnung
Befestigen Sie den Sensor mit drei M4 Schrauben.
4.3.1

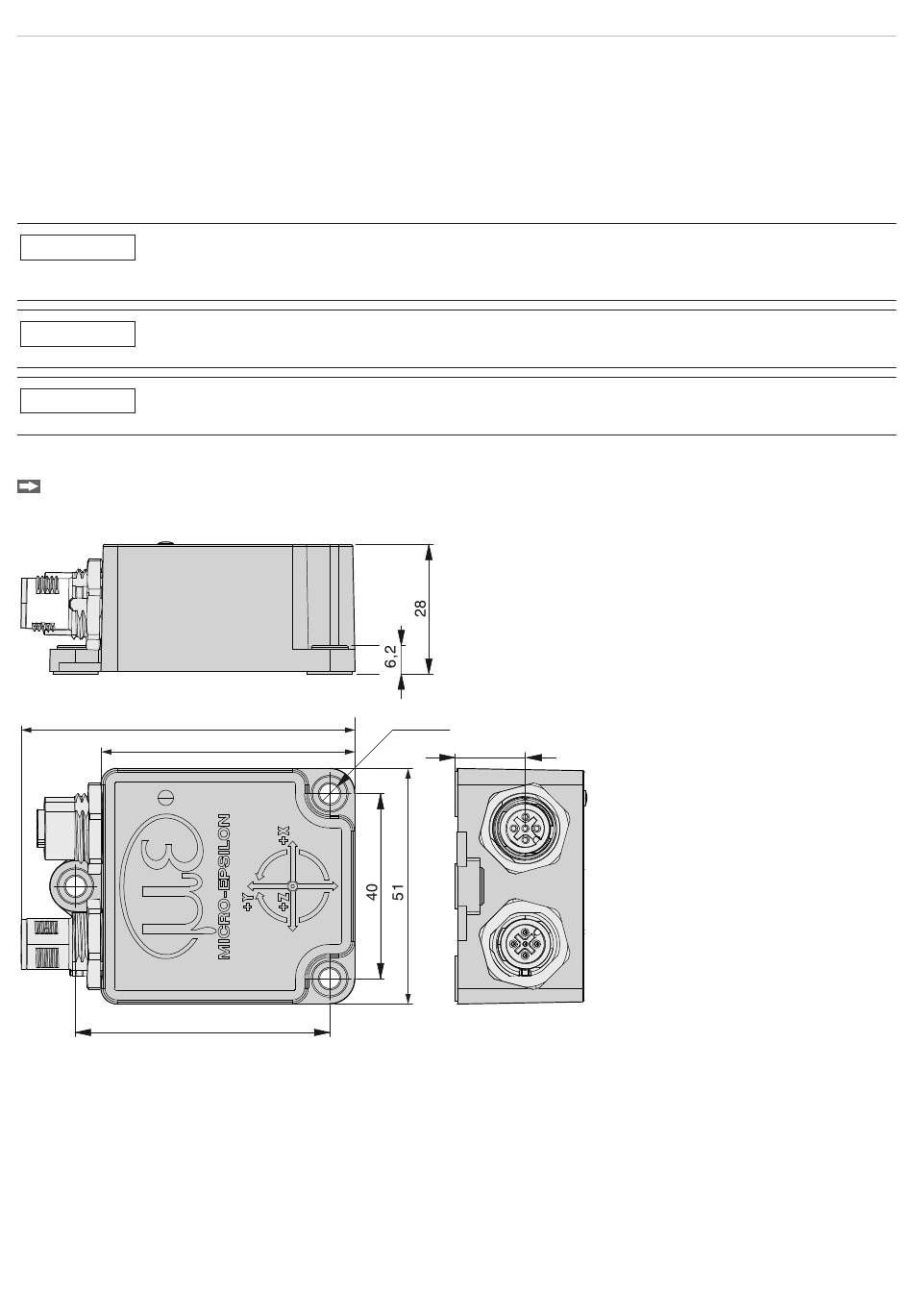

Maßzeichnung INC5502D-360/90-P-OS
71,5
inertialSENSOR INC5502D
55
55
3x ø4,3
15,2
Seite 12
