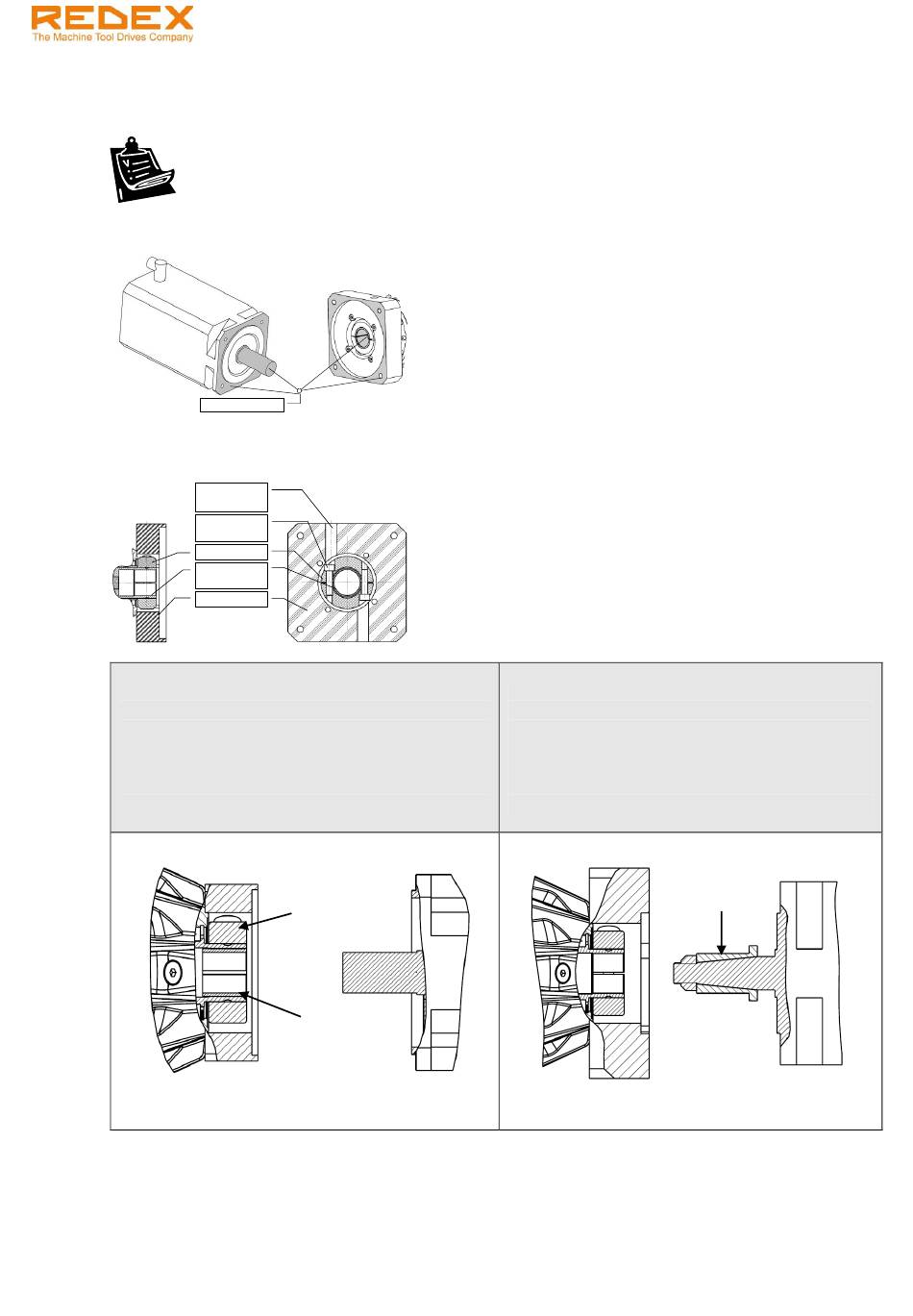

Montaje de la brida de motor tipo "IF" (para configuraciones en línea KRPX+M)
5.3
Respetar las siguientes instrucciones a la hora de montar la brida del motor.
1. Limpiar bien las superficies que estarán en contacto en el montaje. Prestar especial atención al eje
del motor y al eje hueco partido del KRPX+.
Superficies a limpiar
2. Rotar el casquillo de amarre hasta hacer coincidir radialmente los agujeros roscados de los tornillos
de amarre con los taladros de la brida. Rotar también el eje de entrada hueco partido del reductor
hasta alinear su ranura con la del casquillo de amarre tal como se muestra en el dibujo.
Orificios para
Tornillos de
Buje de amarre
adaptador
Brida motor
a.
Cuando el diámetro del buje de amarre es mayor
que el eje del motor, el eje de entrada del reductor
incluirá un casquillo adaptador. La ranura de este
casquillo deberá estar alineada con la del eje
hueco de entrada del reductor.
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización.
KRPX+ Manual de usuario
tornillos
amarre
Casquillo
En caso de eje cilíndrico
Buje de amarre
Adaptador
Versión 01/2017 - Español
b. En caso de eje cónico
La unidad incluirá un adaptador cónico-cilíndrico.
Apretar la tuerca del eje del motor después de
instalar el adaptador en el eje.
Ref.: RX182/010
Adaptador
