REDEX KRPX1+ Betriebs-, Montage- Und Wartungsanleitung Seite 31

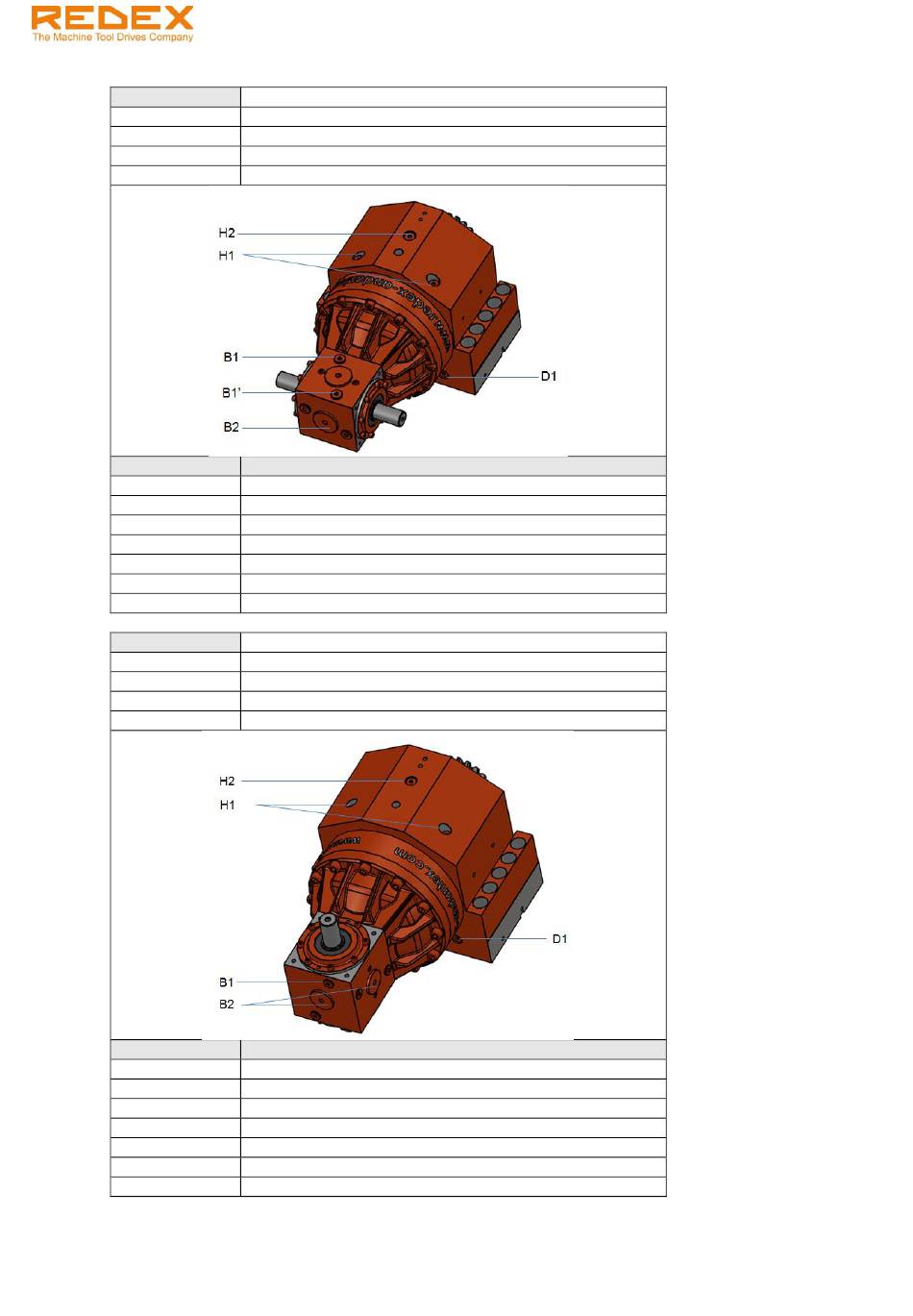

Position: B5/B5
H1, H2, B1, B1'
Remplissage
Vidange D1
Reniflard B1
Niveau B2
Taille
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
Position: B5/V1 ou B5/V3
Remplissage H1, H2, B1
Vidange D1
Reniflard B1 avec coude
Niveau B2
Taille
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
KRPX+ Manuel d'utilisation
Volume d'huile approximatif (L)
0,7
0,4
1,6
0,9
1,6
2,7
5,6
Volume d'huile approximatif (L)
0,7
0,4
1,5
0,9
1,4
2,6
5,6
Ref.: RX182/010
Version 01/2017 - Français
