4 INSTALLAZIONE SULLA MACCHINA
AVVERTENZA! OPERAZIONI DI MOVIMENTAZIONE.
Il riduttore KRPX+ può essere maneggiato utilizzando la cassa. l‟albero dei rinvii angolari, i
fori di fissaggio della flangia od il foro filettato in testa al pignone.

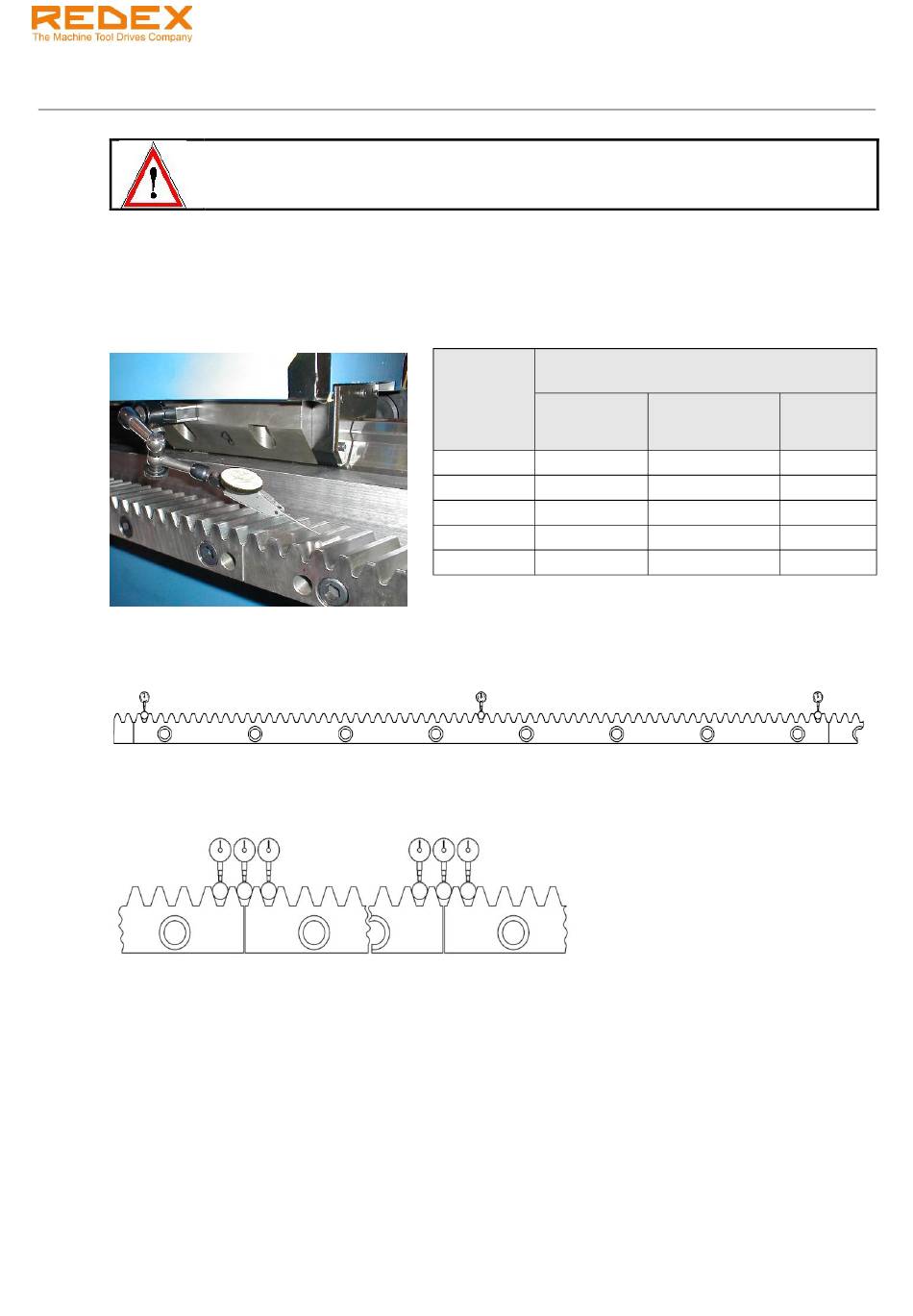

4.1 Tolleranza di montaggio della cremagliera
Parallelismo tra la superficie di riferimento della cremagliera e le guide lineari
Prima del riduttore KRPX+ occorre montare le cremagliere. Seguire le istruzioni di montaggio del
costruttore delle cremagliere e rispettate le tolleranze qui di seguito indicate:
Occorre misurare il valore dell‟errore di parallelismo su tre punti di ogni pezzo di cremagliera. Questa
verifica è necessaria per il corretto allineamento dei denti e per il corretto precarico (vedi
prossimo capitolo).
Raccomandiamo le stesse tre misurazioni sulle giunzioni delle cremagliere, come mostrato nel disegno
qui di seguito.
La variazione di misura tra i 3 comparatori su ogni giunzione non deve eccedere:
- 0,015 mm per cremagliere Modulo 3
- 0,020 mm per cremagliere Modulo > 3
