3.3

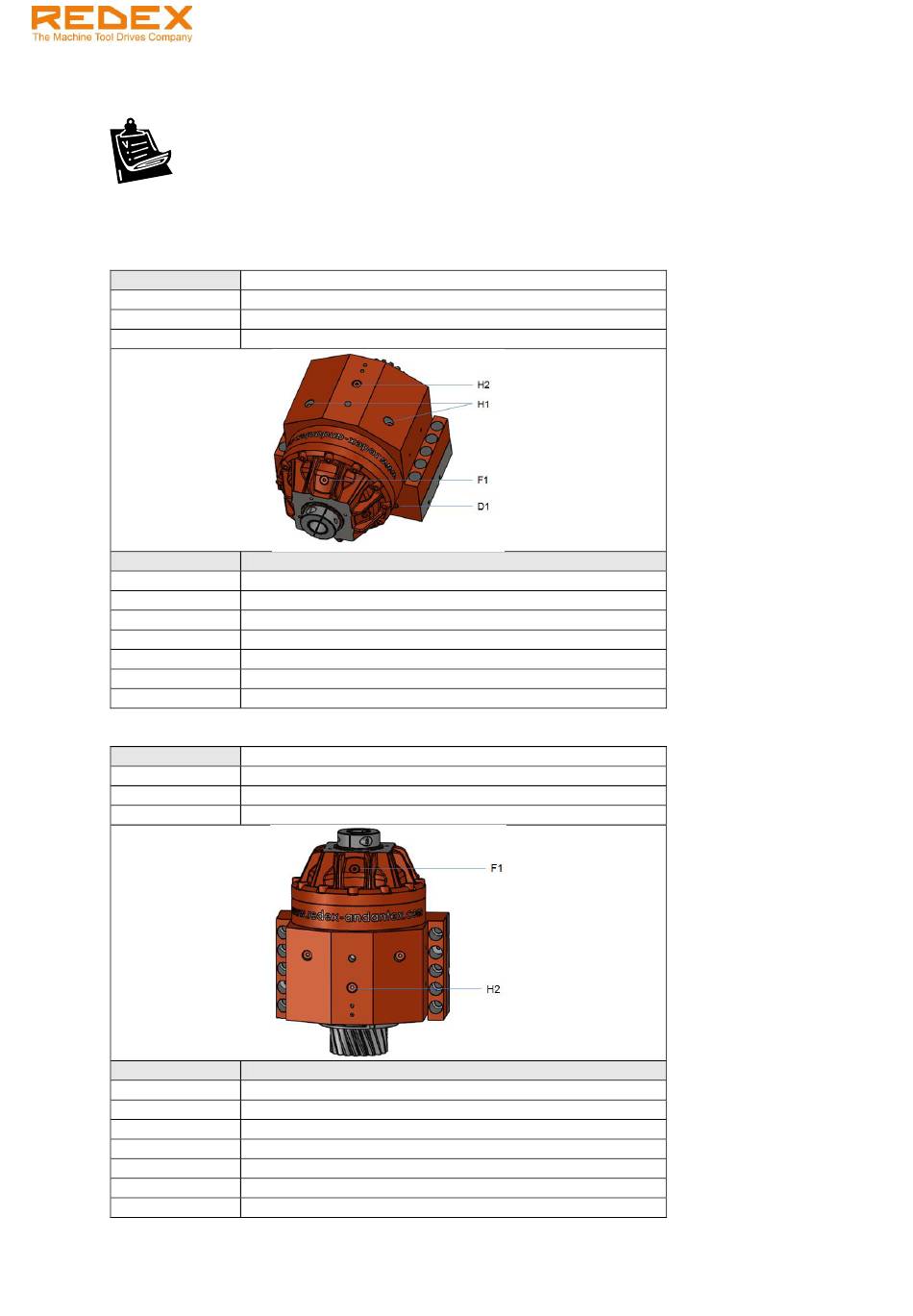

Riempimento olio: configurazione motore in linea (KRPX+M)

1. Rimuovere i 2 tappi di entrata olio e di livello.
2. Riempire il riduttore KRPX+ con olio fino all‟uscita dell‟olio dal tappo di livello.
3. Rimettere i tappi di entrata e di livello olio.
Posizione:
Ingresso olio
Scarico olio
Livello
Taglia
KRPX1+M 1st.
KRPX1+M 2st.
KRPX2+M 1st.
KRPX2+M 2st.
KRPX3+M
KRPX4+M
KRPX5+M
Posizione:
Ingresso olio
Scarico olio
Livello
Taglia
KRPX1+M 1st.
KRPX1+M 2st.
KRPX2+M 1st.
KRPX2+M 2st.
KRPX3+M
KRPX4+M
KRPX5+M
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
B5
H1, H2
D1
F1
Quantità approssimativa di olio (L)
V1
F1
H2
F1
Quantità approssimativa di olio (L)
0,2
0,2
0,6
0,6
1,1
1,6
3,5
0,4
0,4
1,0
1,3
1,8
3,4
6,2
Ref.: RX182/010
Versione 01/2017 - Italiano
