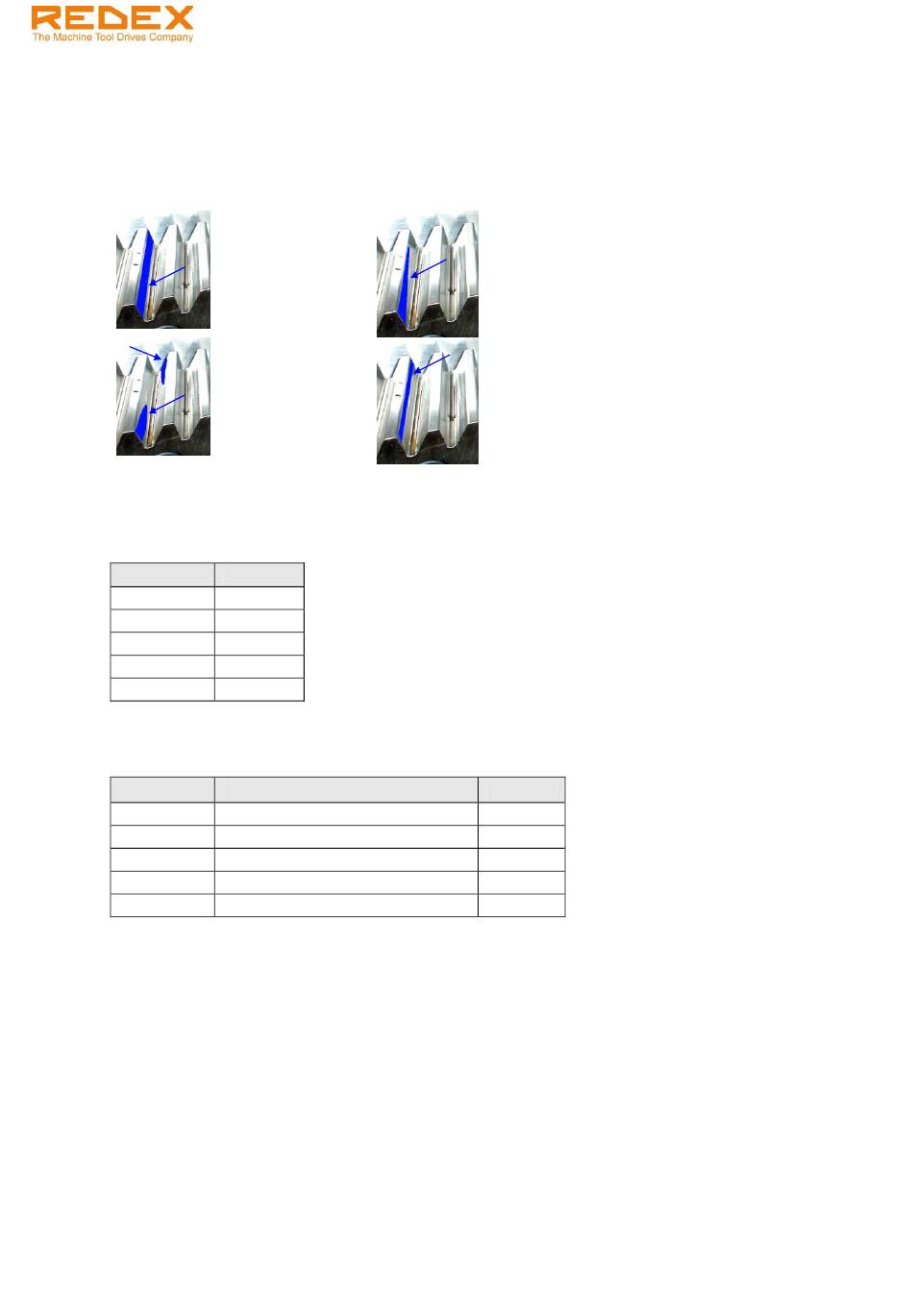

4.5 Vérification du contact des dents
Vérification du contact des dents en effectuant une portée au bleu.
Il est impératif de vérifier la portée au bleu pour finaliser l'installation Lorsque le pignon et la crémaillère
engrènent correctement, la couleur bleu recouvre 70 à 80% de surface de contact. Les figures ci-dessous
montrent les cas d'erreur classiques.
4.6 Fixation finale du KRPX+
Lorsque le KRPX+ est bien positionné, nous conseillons fortement de le goupiller à l'aide de goupilles
coniques diamètre D mm.
Taille
KRPX1
KRPX2+
KRPX3+
KRPX4+
KRPX5+
Pour fixer définitivement le KRPX+ sur la machine, utiliser toutes les vis prévues à cet effet et les serrer
au couple:
Taille
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
KRPX+ Manuel d'utilisation
Engrènement correct
Tolérances de parallélisme Lz
fausses
D
12
12
14
16
16
Vis de fixation (classe 8.8 min)
8 x M10
8 x M14
8 x M16
8 x M20
8 x M24
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Tolérances de
parallélisme Ly
fausses
Plaque d'ajustement
trop fine
Couple
49 Nm
135 Nm
210 Nm
410 Nm
710 Nm
Ref.: RX182/010
Version 01/2017 - Français
