4 INSTALACIÓN EN MÁQUINA
¡ATENCIÓN! OPERACIONES DE MANEJO.
La unidad KRPX+ se puede manipular a través de su carcasa, ejes del reenvio, agujeros
de fijación de la unidad a la máquina o mediante un cáncamo roscado a la rosca hembra
del eje-piñón de salida.

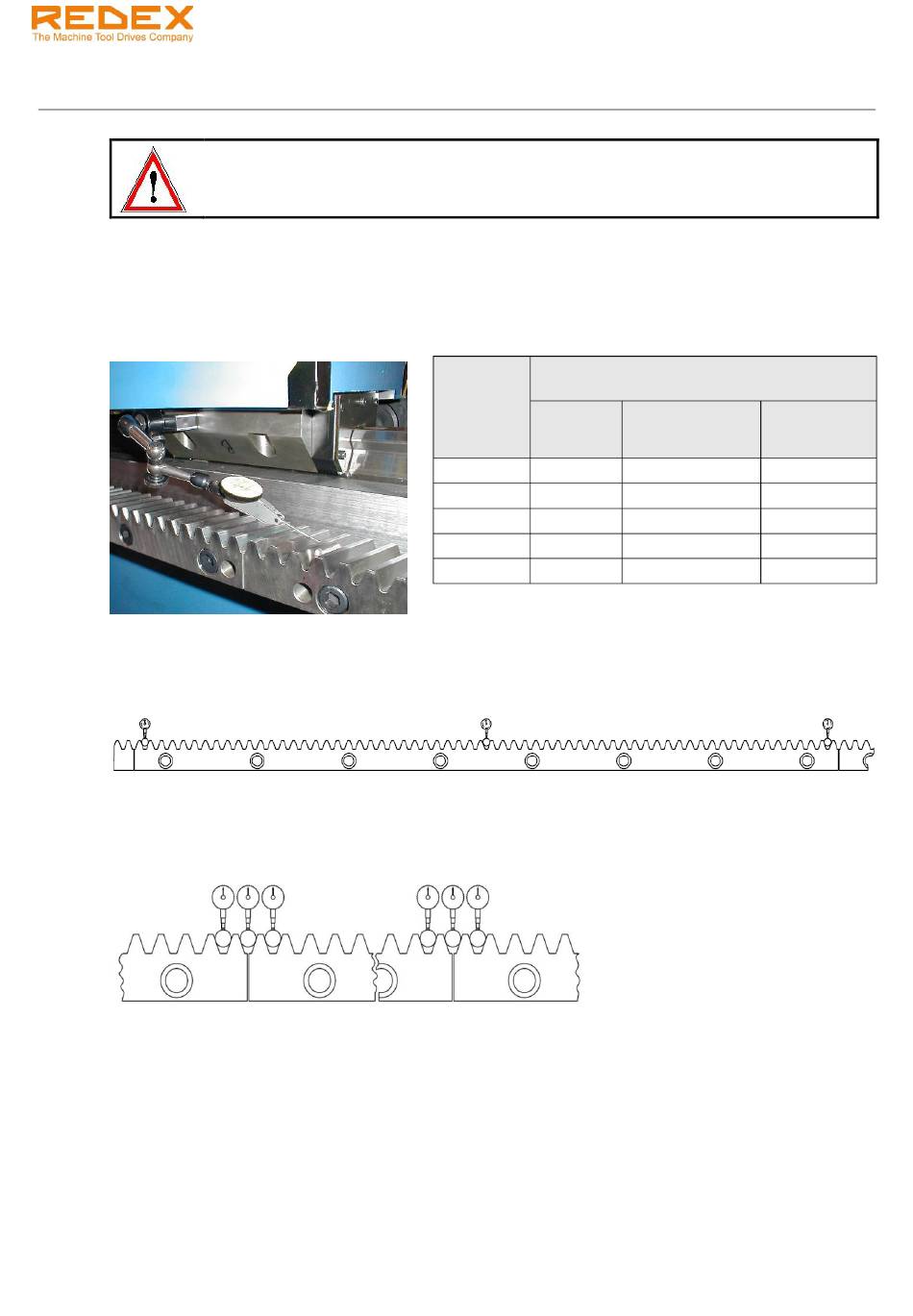

4.1 Tolerancias de montaje de la cremallera
Paralelismo entre la superficie de referencia de la cremallera y las guías lineales.
Para el correcto funcionamiento del KRPX+ es necesario seguir las especificaciones de montaje de la
cremallera que recomienda el fabricante, respetando las tolerancias que se detallan en la siguiente tabla:
Aconsejamos medir el error de paralelismo en 3 puntos por sección de cremallera, tal y como muestra el
dibujo. De estas medidas obtendremos la topografía en la cremallera que se tendrá en cuenta para
conseguir un correcto engranaje entre piñón y cremallera, así como para el establecimiento de la
precarga (ver próximos capítulos).
Recomendamos comprobar el error de paso entre segmentos consecutivos de cremallera. Para ello,
recomendamos hacer 3 medidas respecto a la guía lineal en cada unión de segmentos consecutivos tal
como se muestra en el siguiente esquema.
La variación entre las 3 medidas en cada unión de segmentos no debe exceder:
- 0.015 mm para cremalleras de modulo 3.
- 0.020 mm para cremalleras de módulo > 3.
