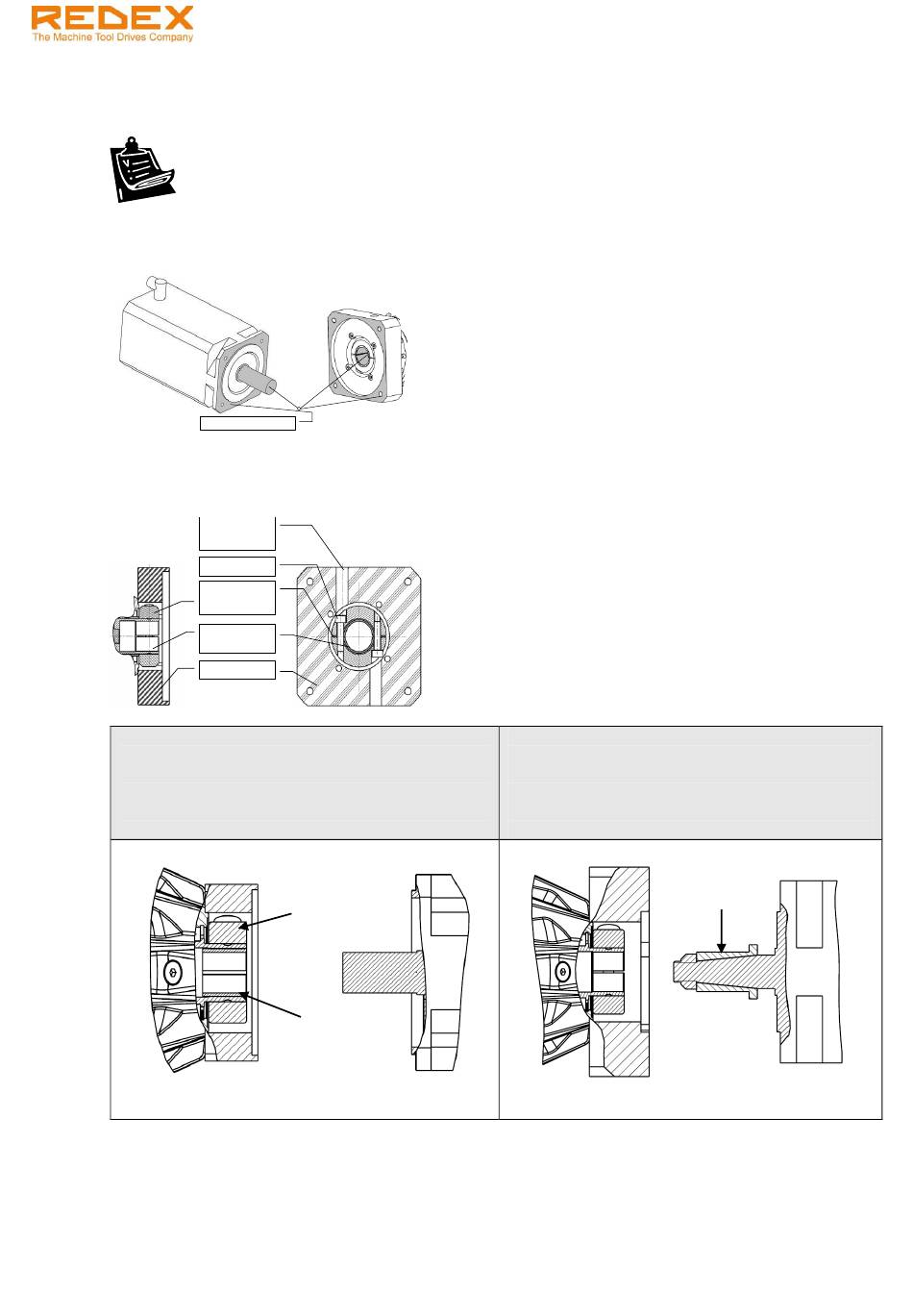

5.3 Flasque moteur type MF (pour configurations en ligne KRPX+M)
Respecter la procédure suivante pour monter le flasque moteur.
1. Dégraisser les surfaces entrant en contact spécialement l'arbre moteur et l'alésage correspondant du
réducteur.
2. Tourner la pince de serrage de manière à amener les vis en faces des trous radiaux du flasque.
Tourner aussi la rainure de l'alésage afin de l'aligner avec la rainure de la pince comme représenté
ci-dessous.
Trou radial de
vis de serrage
Vis de serrage
Flasque moteur
a. Cas arbre cylindrique
Dans le cas où l'alésage de la pince est plus
grand que le diamètre de l'arbre moteur, un
adaptateur sera fourni. Dans ce cas, vérifier
l'alignement des rainures.
KRPX+ Manuel d'utilisation
Surfaces a dégraisser
Pince de
serrage
Alésage
d'entrée
Pince de serrage
Adaptateur
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Version 01/2017 - Français
b. Cas arbre conique
Un adaptateur (conique -> cylindrique) sera
fourni. Serrer l'écrou de l'arbre moteur après
avoir installé l'adaptateur.
Adaptateur
Ref.: RX182/010
