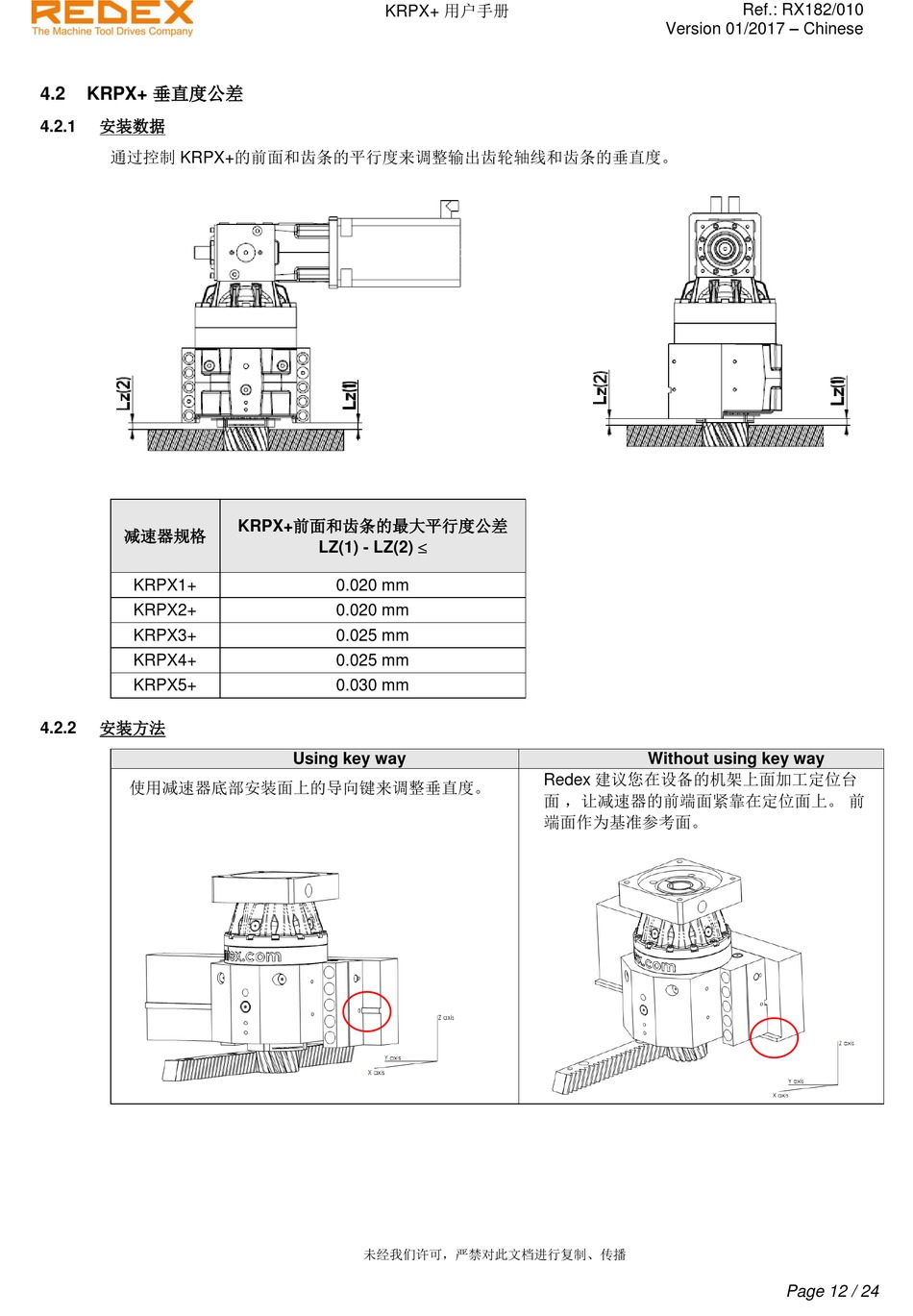

KRPX+ 垂直度公差
4.2
安装数据
4.2.1
通过控制 KRPX+的前面和齿条的平行度来调整输出齿轮轴线和齿条的垂直度。
减速器规格
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
安装方法
4.2.2
使用减速器底部安装面上的导向键来调整垂直度。
KRPX+ 用户手册
KRPX+前面和齿条的最大平行度公差
LZ(1) - LZ(2) 
0.020 mm
0.020 mm
0.025 mm
0.025 mm
0.030 mm
Using key way
未经我们许可，严禁对此文档进行复制、传播
Version 01/2017 – Chinese
Without using key way
Redex 建议您在设备的机架上面加工定位台
面 ，让减速器的前端面紧靠在定位面上。 前
端面作为基准参考面。
