REDEX KRPX1+ Betriebs-, Montage- Und Wartungsanleitung Seite 46

Table 2 : vis du moteur
Type de vis
M6
M8
M10
M12
M14
M16
Flasque moteur type MF (pour configurations avec renvoi d'angle KRPX+R et arbres
5.2
coniques)

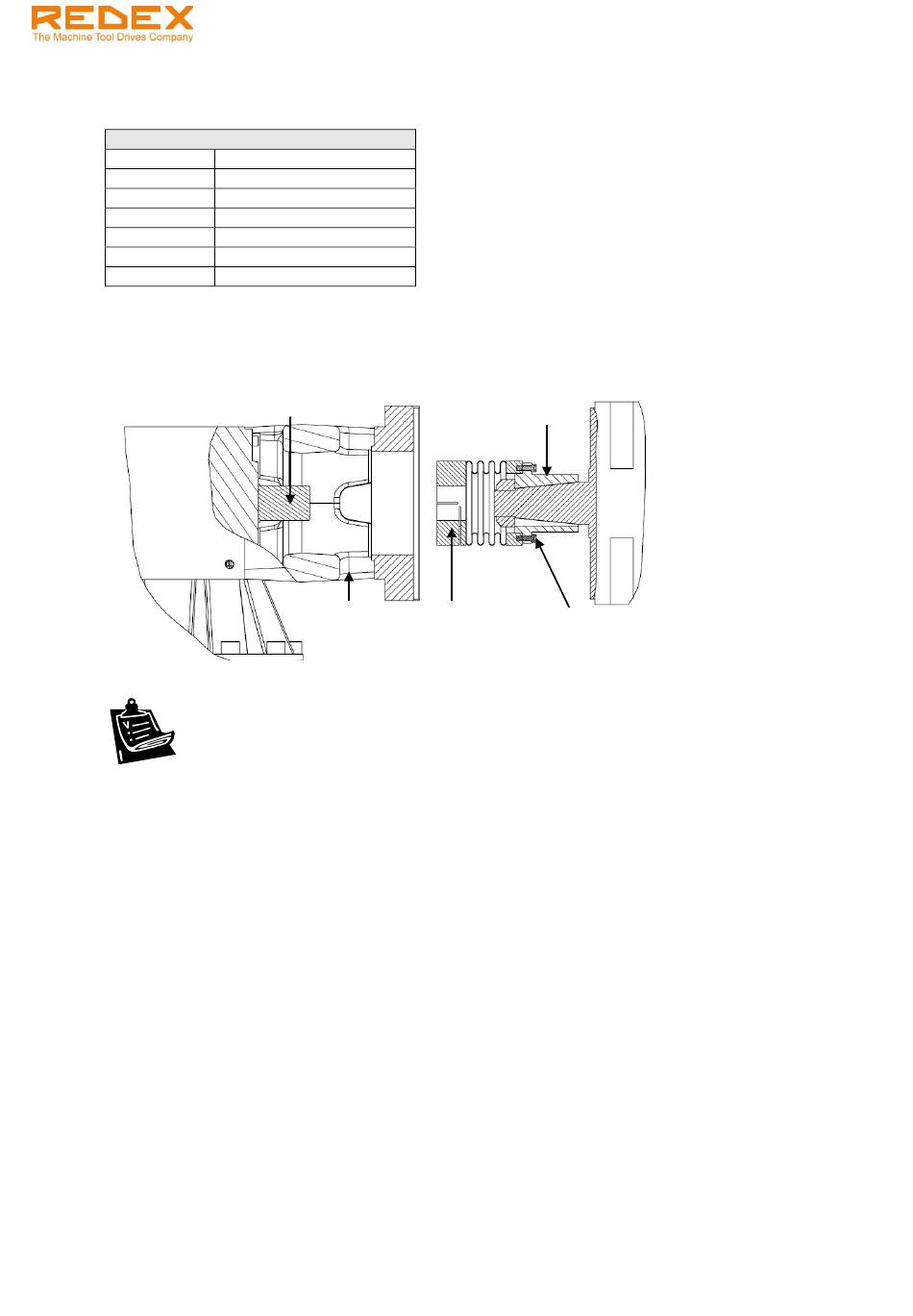

Respecter la procédure suivante pour monter le flasque moteur.
1. Dégraisser les surfaces entrant en contact, c-à-d : accouplement, centrage moteur, flasque et arbre
moteur.
2. Monter le flasque MF sur le renvoi d'angle et serer ses 4 vis de fixation (couple de serrage suivant
tableau 1).
3. Retirer le manchon conique de l'accouplement.
4. Placer le manchon conique sur l'arbre moteur. Serrer l'écrou de l'arbre moteur.
5. Installer l'accouplement sur le manchon conique. Serrer les vis de fixation (taille M6, couple de
serrage 15Nm).
6. Monter délicatement le moteur avec l'accouplement sur l'arbre du renvoi d'angle jusqu'à ce que le
centrage moteur soit positionné dans le centrage de la bride du MF.
7. Serrer les vis de fixation du moteur en passes successives (couple de serrage suivant tableau 2).
8. Serrer l'autre vis de fixation de l'accouplement (couple de serrage suivant tableau 1).
KRPX+ Manuel d'utilisation
Couple de serrage (Nm)
10
25
49
86
135
210
Arbre du renvoi
d'angle
MF
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Manchon conique
Vis de
l'accouplement
8 vis de fixation
Ref.: RX182/010
Version 01/2017 - Français
Page 20 / 24
