Bemerkung:
Der Getriebebefestigungsrahmen der Maschine kann mit einer Zustellvorrichtung für die Einstellung der
Einbauhöhe hm ausgestattet sein.

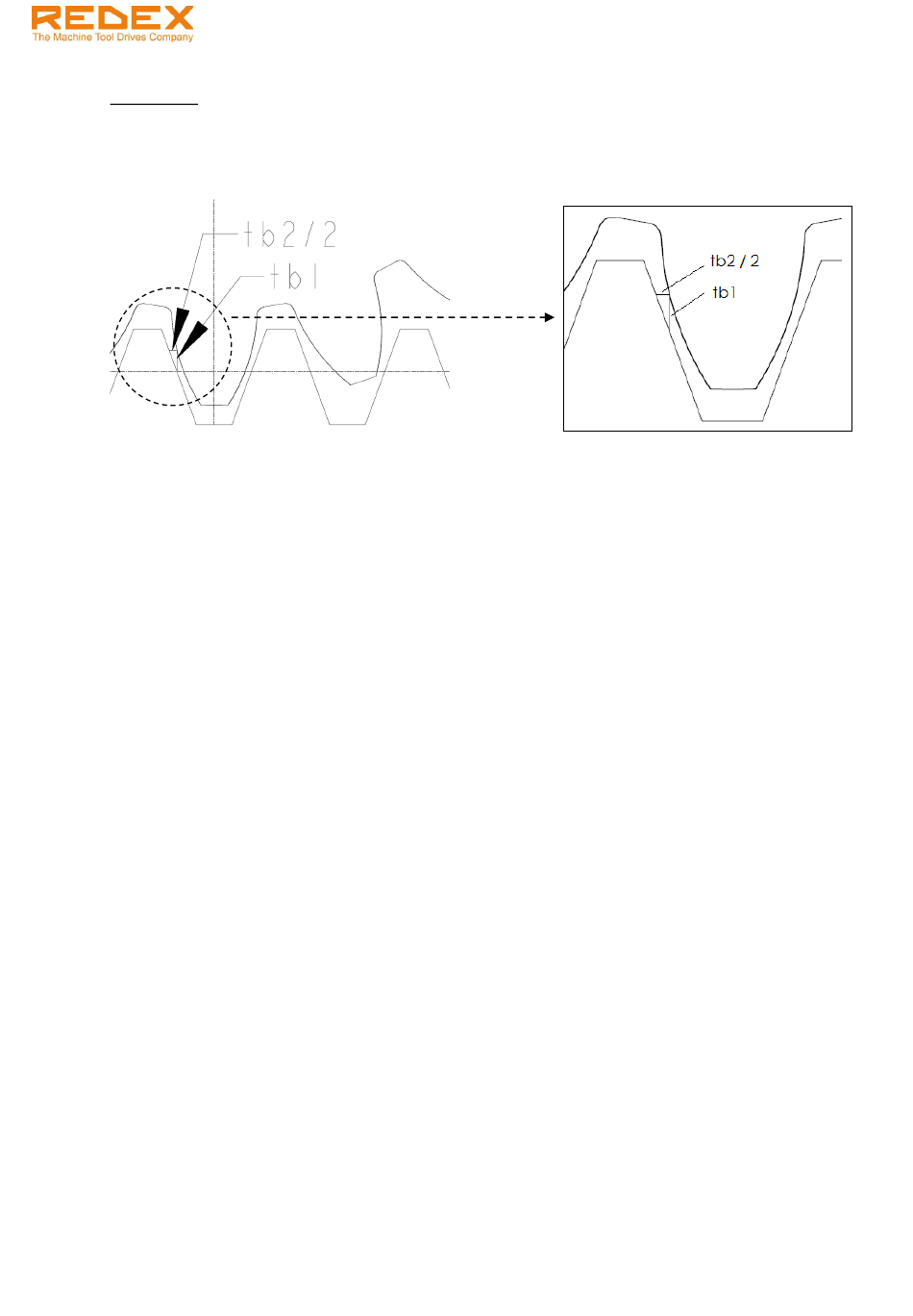

Das radiale Zahneingriffspiel t und das axiale Zahneingriffspiel t sind wie folgt abgebildet:
b1 b2
