4.3 KRPX+高度设置
安装数据
4.3.1

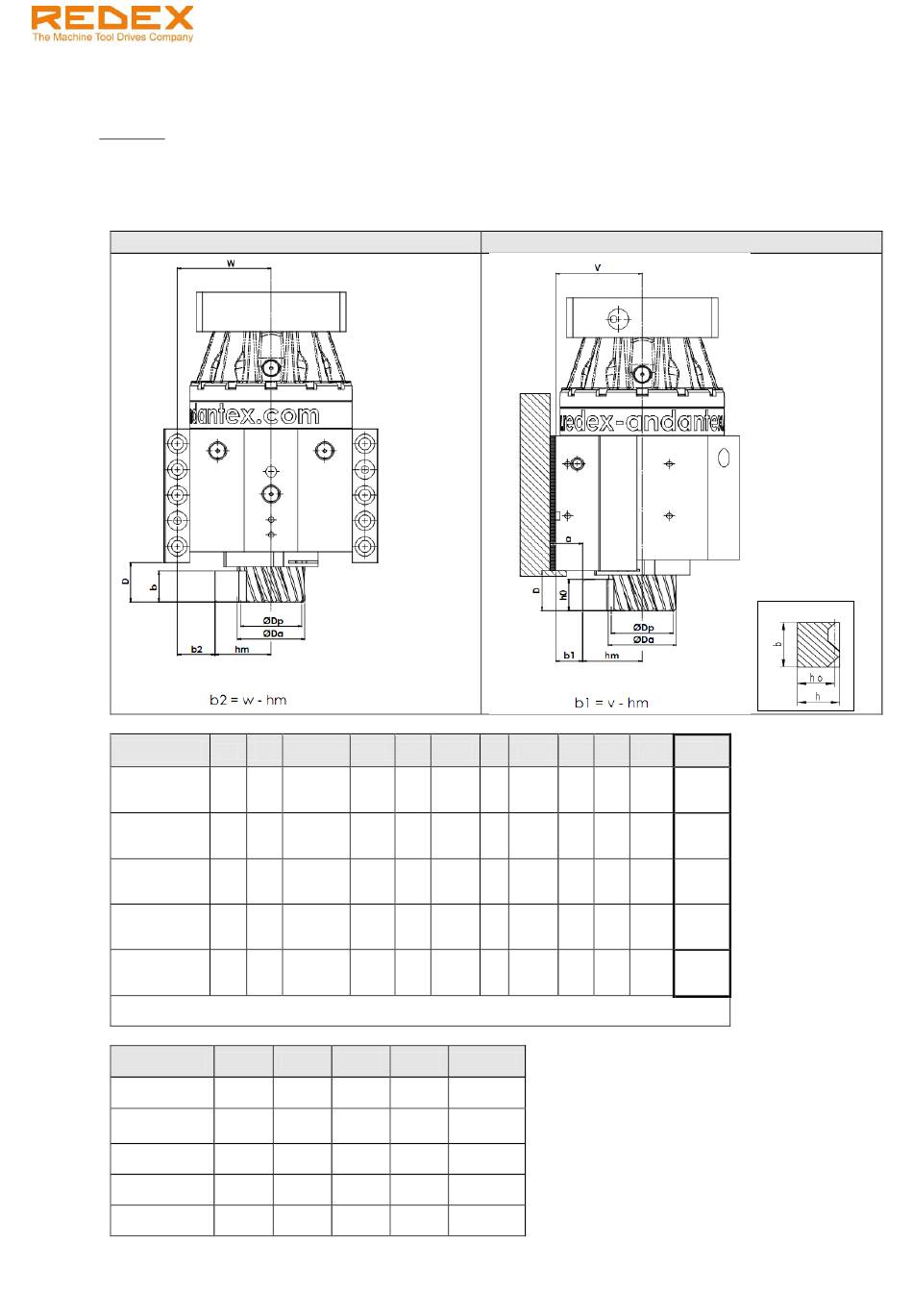

决定 KRPX+ 轴向安装高度
参照 hm 值（包括径向间隙 tb
齿条垂直于 KRPX 安装面
减速器规格
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
*根据标准齿条制造厂商 (Güdel, Atlanta, etc...)
减速器规格
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
KRPX+ 用户手册
）
1
Z Dp Da
Mo
3 18 57.30 63
4 18 76.39 88
5 18 95.49 108
6 18 114.59 128
8 15 127.32 147
v b1 w
80 24.9 87.5
110 34.1 120
135 51.8 145
158 56.3 160
180 42.2 210
未经我们许可，严禁对此文档进行复制、传播
E D S tb b
1
42 37 4 0.1 29
55 50 5 0.15 39
72 60.5 6 0.2 49
82 78 7 0.2 59
99 109 9 0.3 79
b2 Tol.
+0.025
32.4
-0.025
+0.05
44.1
-0.05
+0.025
61.8
-0.025
+0.075
58.3
-0.075
+0.1
72.2
-0.1
Ref.: RX182/010
Version 01/2017 – Chinese
齿条平行于 KRPX 安装面
h ho* hm
29 26 55.1
39 35 75.9
39 34 83.2
49 43 101.7
79 71 137.8
