接触斑点检查
4.5

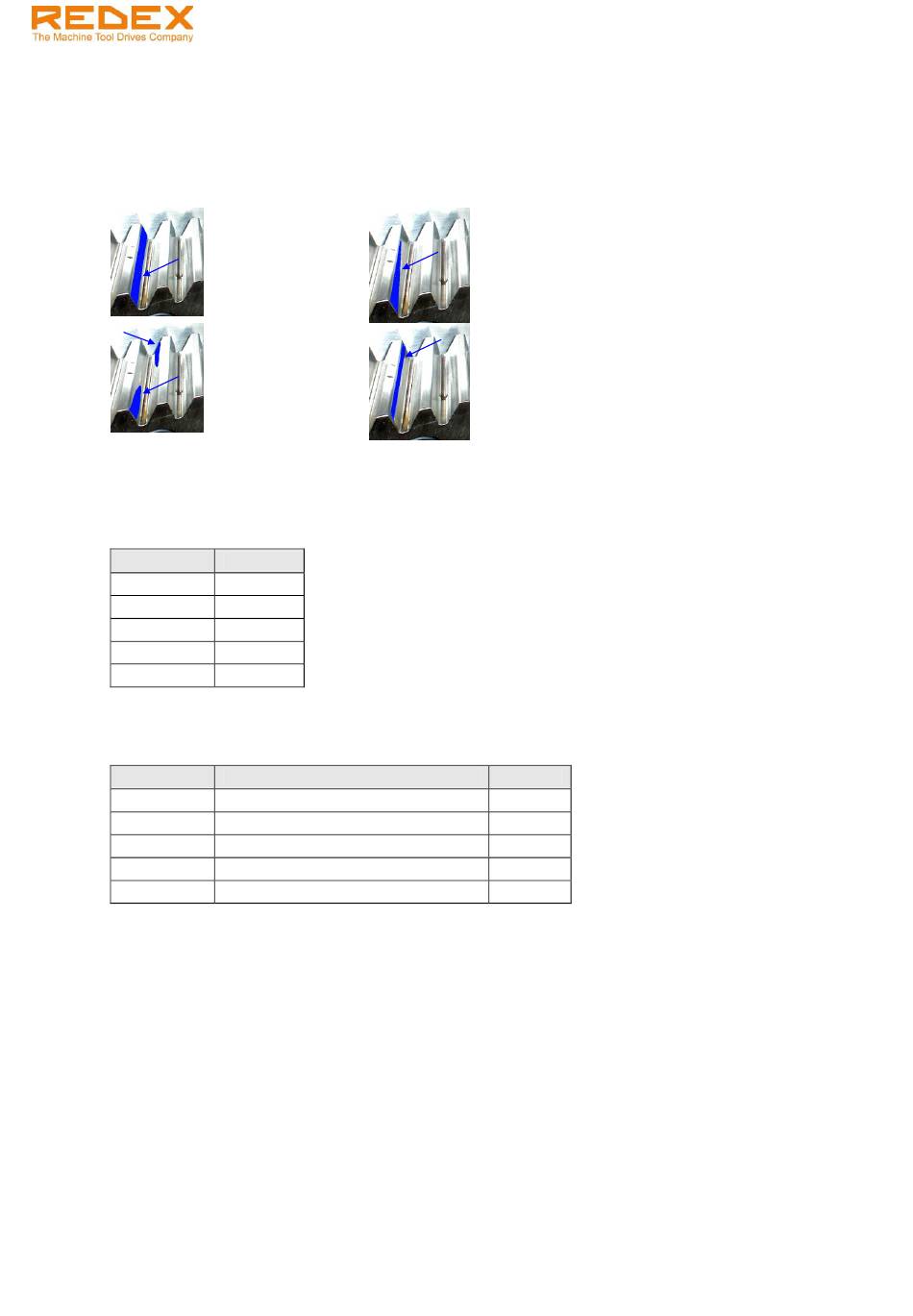

通过将齿轮涂蓝来进行接触斑点检查
我们强烈建议做此项检查。当齿轮齿条正确啮合时,70%~80%的接触面为蓝色。下面图片给出了几种典型
的错误啮合。
Correct meshing
Wrong parallelism
tolerances
KRPX+ 最终安装
4.6
当 KRPX+正确安装后，我们强烈建议采用销来固定它的位置。使用两个直径 D mm 的圆锥销。
减速器规格
KRPX1
KRPX2+
KRPX3+
KRPX4+
KRPX5+
使用全部的安装孔装 KRPX+安装在机器上，并用下表中所示的扭紧力矩来拧紧螺钉。
减速器规格
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
KRPX+ 用户手册
D
12
12
14
16
16
安装螺钉 (class 8.8 mini)
8 x M10
8 x M14
8 x M16
8 x M20
8 x M24
未经我们许可，严禁对此文档进行复制、传播
Wrong parallelism
tolerances
The adjustment plate
is too thick
扭矩
49 Nm
135 Nm
210 Nm
410 Nm
710 Nm
