4.2

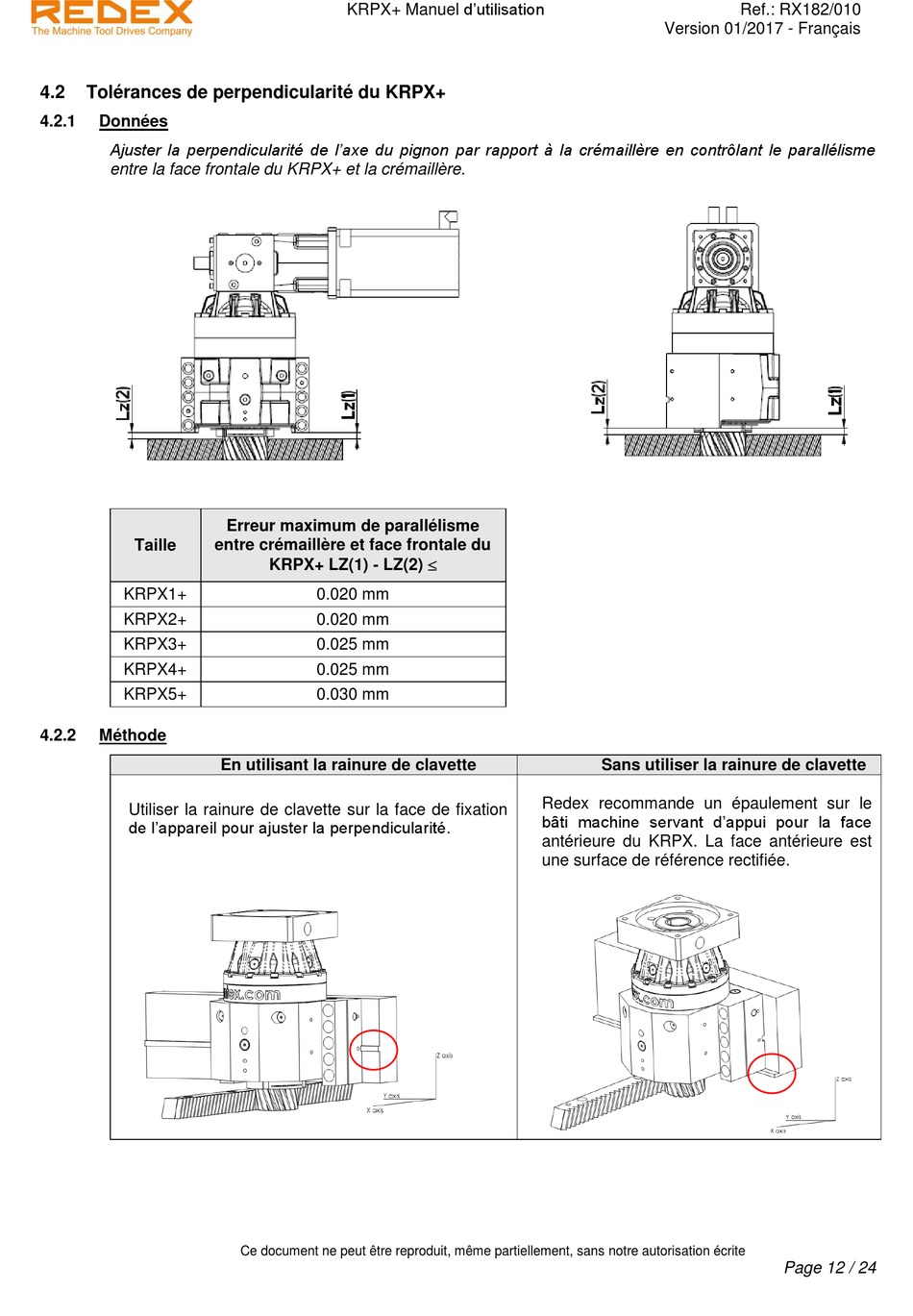

Tolérances de perpendicularité du KRPX+
4.2.1
Données
Ajuster la perpendicularité de l'axe du pignon par rapport à la crémaillère en contrôlant le parallélisme
entre la face frontale du KRPX+ et la crémaillère.
Taille
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
4.2.2
Méthode
Utiliser la rainure de clavette sur la face de fixation
de l'appareil pour ajuster la perpendicularité.
KRPX+ Manuel d'utilisation
Erreur maximum de parallélisme
entre crémaillère et face frontale du
KRPX+ LZ(1) - LZ(2)
0.020 mm
0.020 mm
0.025 mm
0.025 mm
0.030 mm
En utilisant la rainure de clavette
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Version 01/2017 - Français
Sans utiliser la rainure de clavette
Redex recommande un épaulement sur le
bâti machine servant d'appui pour la face
antérieure du KRPX. La face antérieure est
une surface de référence rectifiée.
