REDEX KRPX1+ Betriebs-, Montage- Und Wartungsanleitung Seite 56

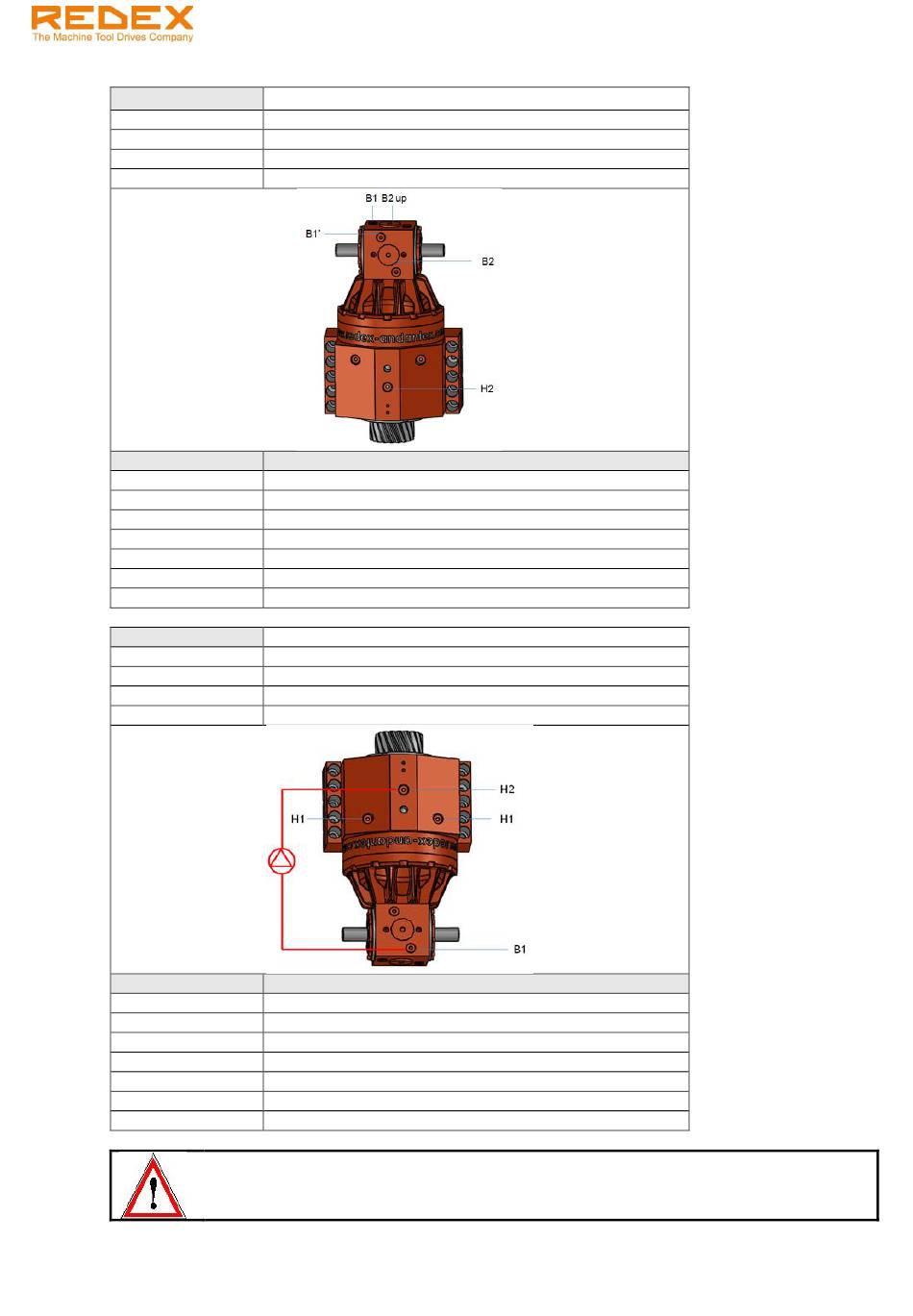

Einbaulage: V1/B5
Öleinfüllung B1, B2 up
Ölablass H2
B1 oder B1‟ mit Bogen
Entlüftungsstopfen
Ölschauglass B2
Größe
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
Einbaulage: V3/B5
Öleinfüllung H2
Ölablass B1
Entlüftungsstopfen N/A
Ölniveau H2 (kein Ölschauglass)
Größe
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
ACHTUNG!
Diese Einbaulage erfordert eventuell ein spezielles Verfahren für das Einfüllen des
Schmiermittels. Wir bitten um Rücksprache.
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
KRPX+ Betriebsanleitung
Ungefähre Ölmenge (L)
0,8
0,7
2,1
1,6
2,7
4,5
9,0
Ungefähre Ölmenge (L)
Bitte um Rücksprache
0,5
Bitte um Rücksprache
1,0
2,0
2,5
3,0
Ref.: RX182/010
Ausgabe 01/2017 - Deutsch
Seite 6 / 24
