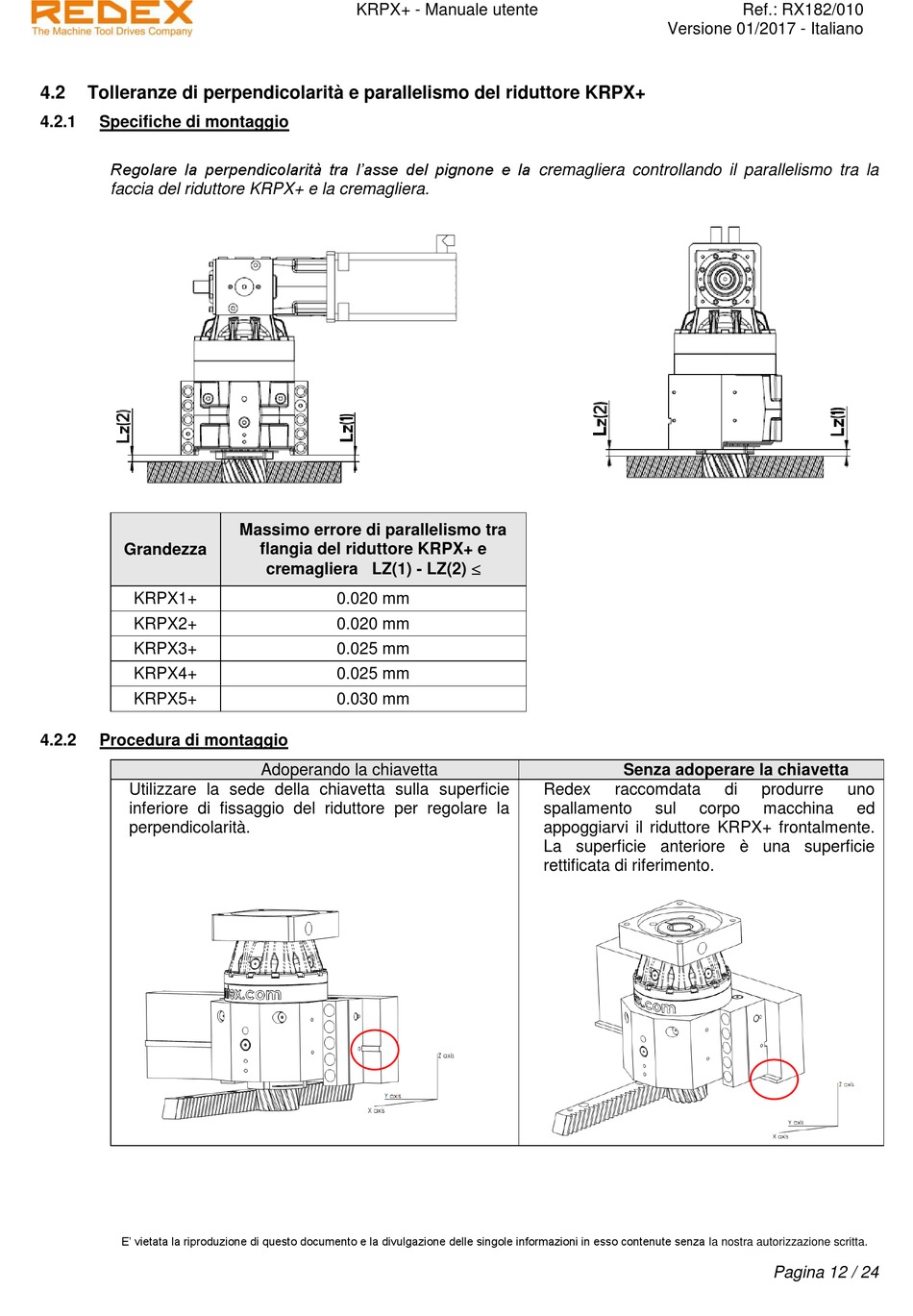

4.2 Tolleranze di perpendicolarità e parallelismo del riduttore KRPX+
4.2.1

Specifiche di montaggio

Regolare la perpendicolarità tra l'asse del pignone e la cremagliera controllando il parallelismo tra la
faccia del riduttore KRPX+ e la cremagliera.
Grandezza
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
4.2.2

Procedura di montaggio

Utilizzare la sede della chiavetta sulla superficie
inferiore di fissaggio del riduttore per regolare la
perpendicolarità.
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
Massimo errore di parallelismo tra
flangia del riduttore KRPX+ e
cremagliera LZ(1) - LZ(2) 
0.020 mm
0.020 mm
0.025 mm
0.025 mm
0.030 mm
Adoperando la chiavetta
Versione 01/2017 - Italiano
Senza adoperare la chiavetta
Redex raccomdata
spallamento sul corpo
appoggiarvi il riduttore KRPX+ frontalmente.
La superficie anteriore è una superficie
rettificata di riferimento.
Ref.: RX182/010
di produrre uno
