4.3.2 Procedura di montaggio
1. Posizionare il corpo macchina sul punto della cremagliera dove la topografia è ad un valore medio
(riferirsi al capitolo 4.1).
2. Seguire la sottostante procedura (caso 1 o caso 2, in dipendenza della vostra applicazione).

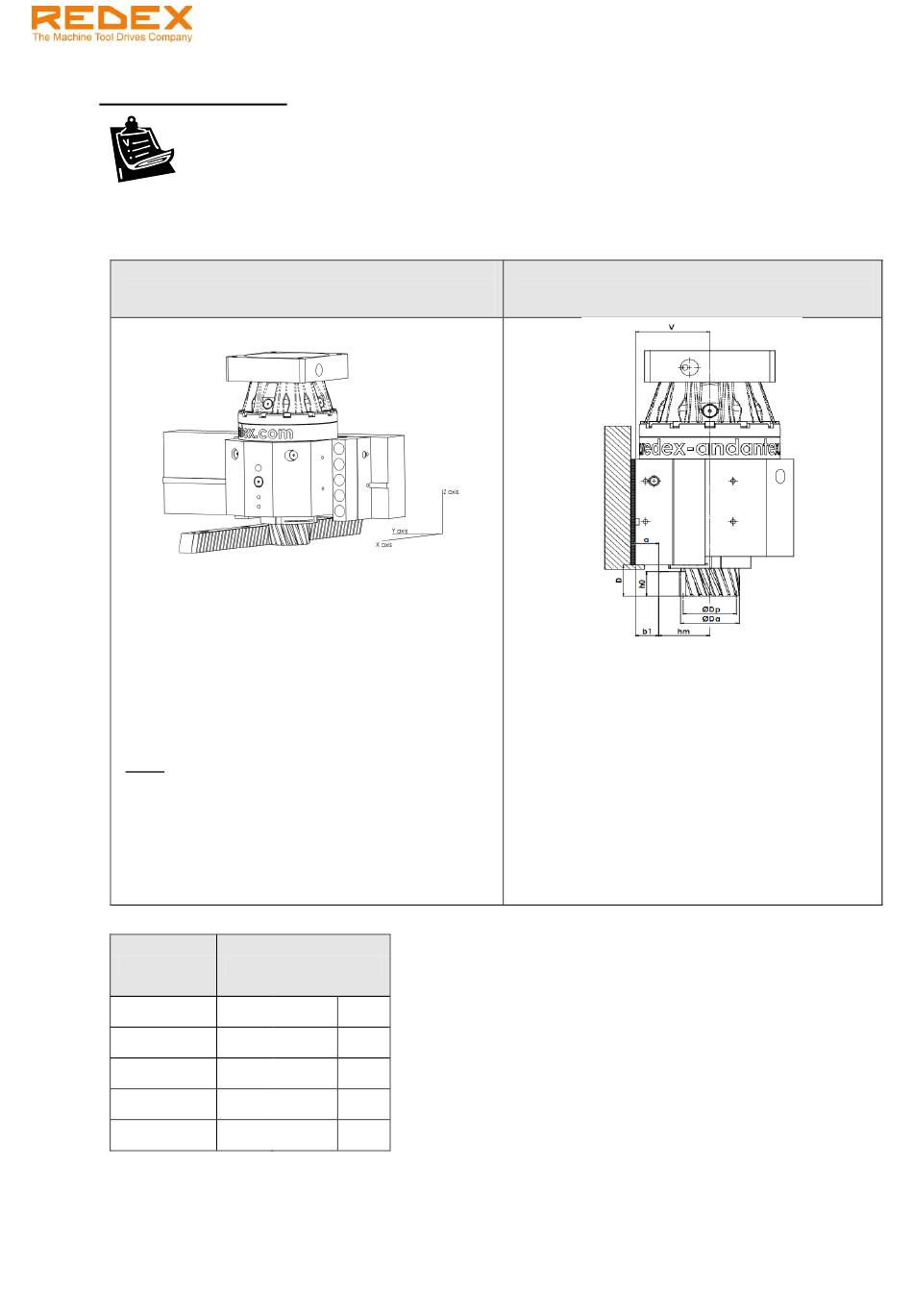

Caso 1: Cremagliera perpendicolare alla
superficie di fissaggio del riduttore KRPX+
Adoperare la sede chiavetta del riduttore
1. Installare il riduttore KRPX+ sulla macchina.
2. Muovere (*) il riduttore KRPX+ nella direzione
dell‟asse Y per mettere il pignone in contatto
con la cremagliera. Assicurarsi che i denti del
pignone raggiungano la loro posizione finale
contro i denti della cremagliera (ingranamento
senza gioco).
*Nota:
La superficie di riferimento del movimento può
essere la sede della chiavetta o la superficie
frontale rettificata del riduttore KRPX+.
3. Aggiustare il riduttore KRPX+ nella direzione
dell‟asse Y del valore t
sottostante.
Grandezza
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
dato nella tabella
b1
Spazio radiale t
b1
+0.025
0.1 mm
-0.025
+0.025
0.15 mm
-0.025
+0.05
0.2 mm
-0.05
+0.075
0.2 mm
-0.075
+0.1
0.3 mm
-0.1
Versione 01/2017 - Italiano
Caso 2: Cremagliera parallela alla superficie di
fissaggio del riduttore KRPX+
Adoperare una piastra rettificata x regolazione
Condizioni preliminari:
1. Le tolleranze di perpendicolarità sono state
verificate, secondo il capitolo 4.2
2. Lo spessore della piastra di regolazione è
stato così definito: t = a – b1 + t
Metodo di verifica:
1. Misurare la distanza „a‟
2. Montare il riduttore KRPX+ sulla macchina
tramite la piastra di regolazione.
3. Verificare il valore dello spazio radiale dei
denti t (vedere il prossimo capitolo).
b2
Ref.: RX182/010
.
b1
