Tabella 2: viti della flangia motore
Vite
M6
M8
M10
M12
M14
M16

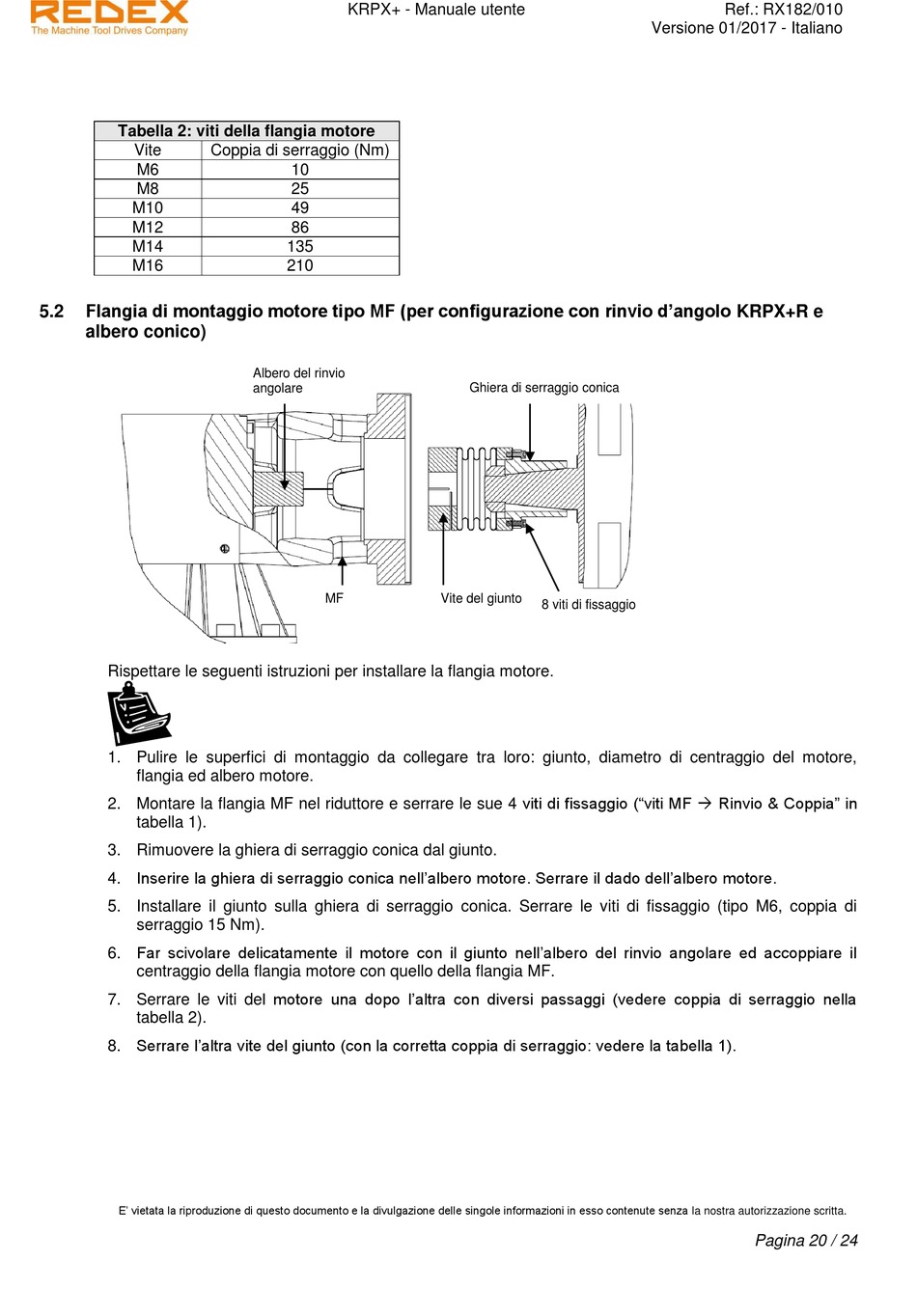

Flangia di montaggio motore tipo MF (per configurazione con rinvio d'angolo KRPX+R e
5.2
albero conico)
Rispettare le seguenti istruzioni per installare la flangia motore.
1. Pulire le superfici di montaggio da collegare tra loro: giunto, diametro di centraggio del motore,
flangia ed albero motore.
2. Montare la flangia MF nel riduttore e serrare le sue 4 viti di fissaggio ("viti MF  Rinvio & Coppia" in
tabella 1).
3. Rimuovere la ghiera di serraggio conica dal giunto.
4. Inserire la ghiera di serraggio conica nell‟albero motore. Serrare il dado dell‟albero motore.
5. Installare il giunto sulla ghiera di serraggio conica. Serrare le viti di fissaggio (tipo M6, coppia di
serraggio 15 Nm).
6. Far scivolare delicatamente il motore con il giunto nell‟albero del rinvio angolare ed accoppiare il
centraggio della flangia motore con quello della flangia MF.
7. Serrare le viti del motore una dopo l‟altra con diversi passaggi (vedere coppia di serraggio nella
tabella 2).
8. Serrare l‟altra vite del giunto (con la corretta coppia di serraggio: vedere la tabella 1).
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
Coppia di serraggio (Nm)
10
25
49
86
135
210
Albero del rinvio
angolare
MF
Ghiera di serraggio conica
Vite del giunto
8 viti di fissaggio
Ref.: RX182/010
Versione 01/2017 - Italiano
Pagina 20 / 24
