4.5 Comprobación del roce piñón-cremallera
Para comprobar el roce final entre piñón y cremallera realizaremos un "test azul" pintando bien los
dientes del piñón con minio.
Recomendamos encarecidamente realizar este test. Para garantizar que el roce entre piñón y cremallera
es óptimo, el color azul debe manchar entre el 70 y el 80% de la superficie del diente en la cremallera.

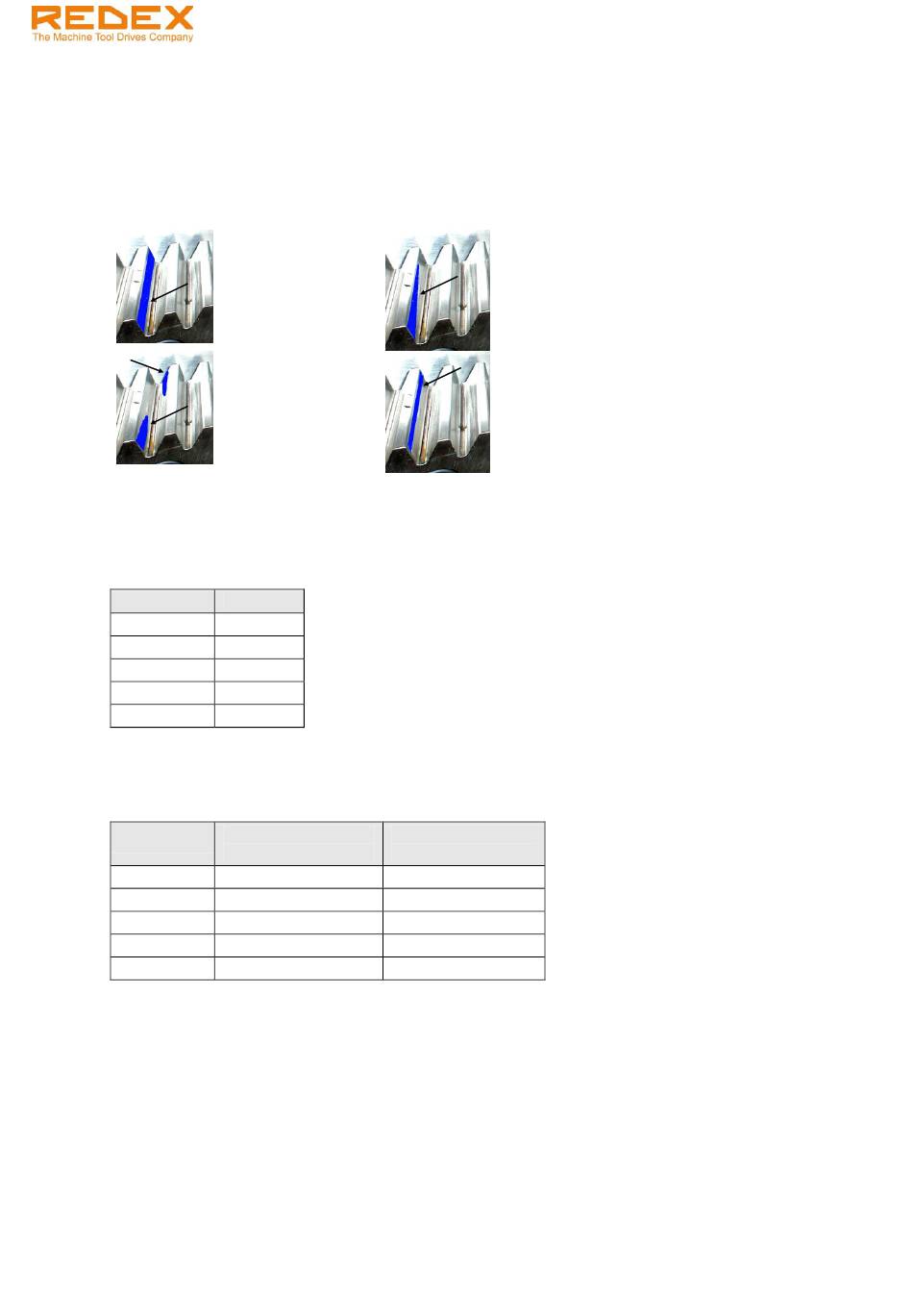

Las siguientes fotografías muestran los errores de roce más típicos.
4.6 Ajuste final en el montaje del KRPX+
Una vez que el KRPX+ está correctamente montado en máquina, recomendamos encarecidamente
meter pasadores para fijar la posición. Utilizar 2 pasadores cónicos diámetro D mm.
Tamaño
KRPX1
KRPX2+
KRPX3+
KRPX4+
KRPX5+
Para fijar el KRPX+ a la máquina utilizar todos los agujeros de montaje y apretar los tornillos con el par
de apriete que se indica en la tabla:
Tamaño
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización.
KRPX+ Manual de usuario
Contacto correcto
Tolerancias de paralelismo
incorrectas
D
12
12
14
16
16
Tornillos montaje
CL 8.8 min
8 x M10
8 x M14
8 x M16
8 x M20
8 x M24
Tolerancias de
paralelismo
incorrectas
Altura de montaje
incorrecta
Par de apriete de
los tornillos
49 Nm
135 Nm
210 Nm
410 Nm
710 Nm
