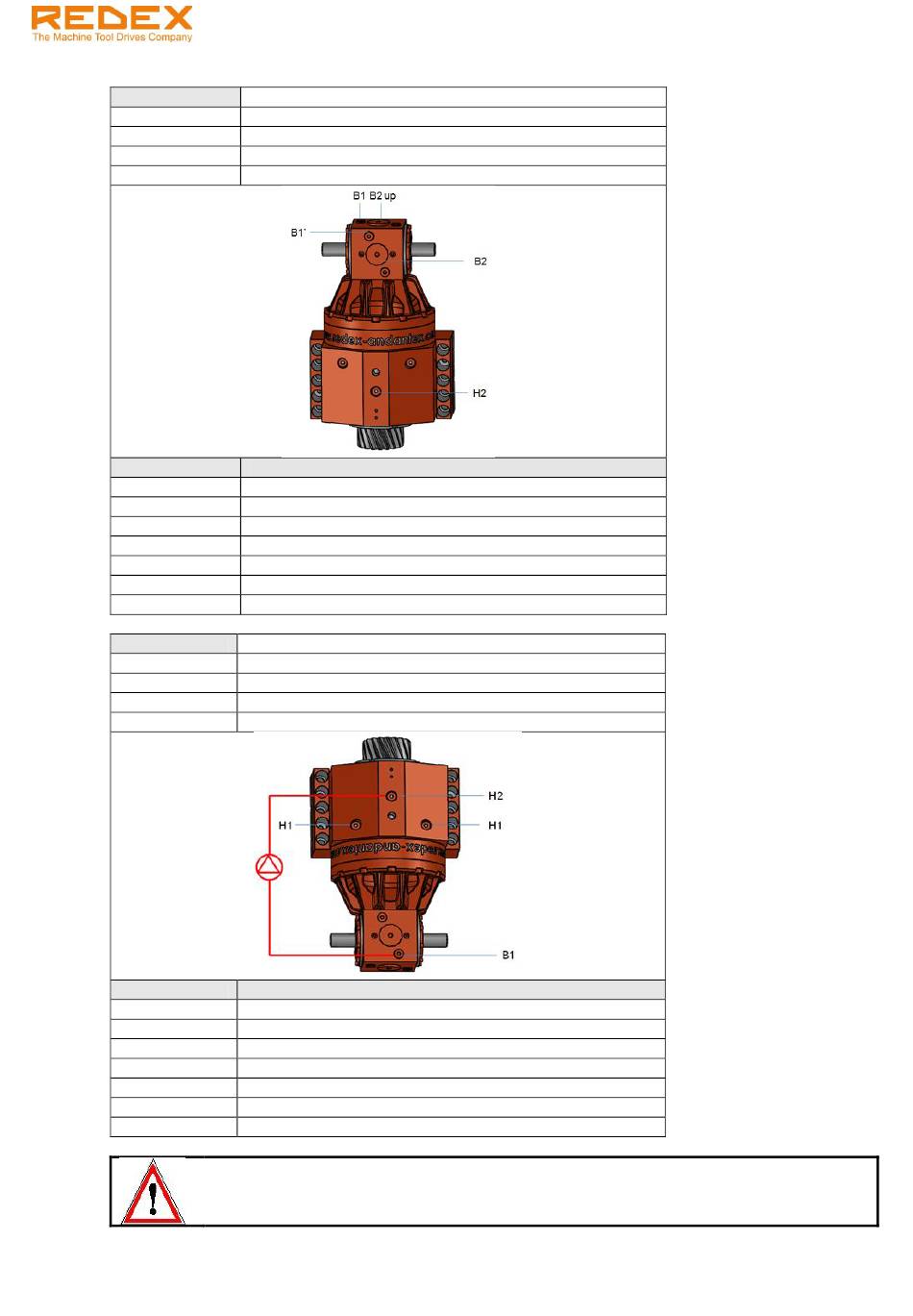

Posizione: V1/B5
Ingresso olio B1, B2 up
Scarico olio H2
B1 or B1‟ con raccordo a gomito
Sfiato
Livello visibile B2
Taglia
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
Posizione: V3/B5
Ingresso olio H2
Scarico olio B1
Sfiato N/A
Livello H2 (non visibile)
Taglia
KRPX1+R 1st.
KRPX1+R 2st.
KRPX2+R 1st.
KRPX2+R 2st.
KRPX3+R
KRPX4+R
KRPX5+R
ATTENZIONE!
Questa posizione di montaggio potrebbe richiedere una procedura speciale per il
riempimento di olio. Consultarci.
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
Quantità approssimativa di olio (L)
0,8
0,7
2,1
1,6
2,7
4,5
9,0
Portata di olio raccomandata (L/min)
Consultarci
0,5
Consultarci
1,0
2,0
2,5
3,0
