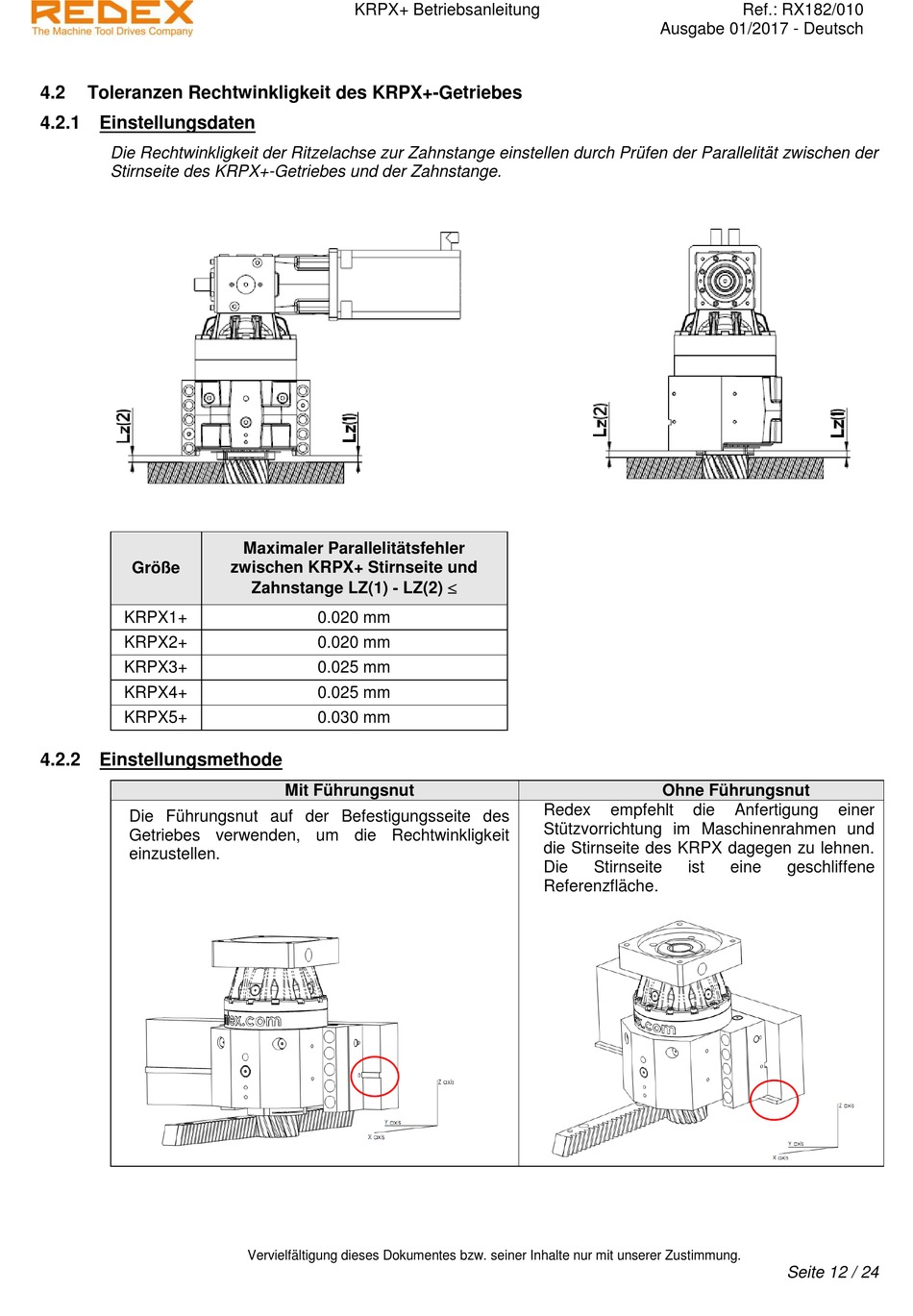

4.2 Toleranzen Rechtwinkligkeit des KRPX+-Getriebes

4.2.1 Einstellungsdaten

Die Rechtwinkligkeit der Ritzelachse zur Zahnstange einstellen durch Prüfen der Parallelität zwischen der
Stirnseite des KRPX+-Getriebes und der Zahnstange.
Größe
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+

4.2.2 Einstellungsmethode

Die Führungsnut auf der Befestigungsseite des
Getriebes verwenden, um die Rechtwinkligkeit
einzustellen.
KRPX+ Betriebsanleitung
Maximaler Parallelitätsfehler
zwischen KRPX+ Stirnseite und
Zahnstange LZ(1) - LZ(2) 
0.020 mm
0.020 mm
0.025 mm
0.025 mm
0.030 mm
Mit Führungsnut
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Ausgabe 01/2017 - Deutsch
Ohne Führungsnut
Redex empfehlt die
Stützvorrichtung im Maschinenrahmen und
die Stirnseite des KRPX dagegen zu lehnen.
Die Stirnseite ist
Referenzfläche.
Ref.: RX182/010
Anfertigung einer
eine geschliffene
