安装
4
警告! 装卸操作.
KRPX+可以通过外壳，锥齿轮箱轴，输出齿轮螺孔上的吊环来操作。

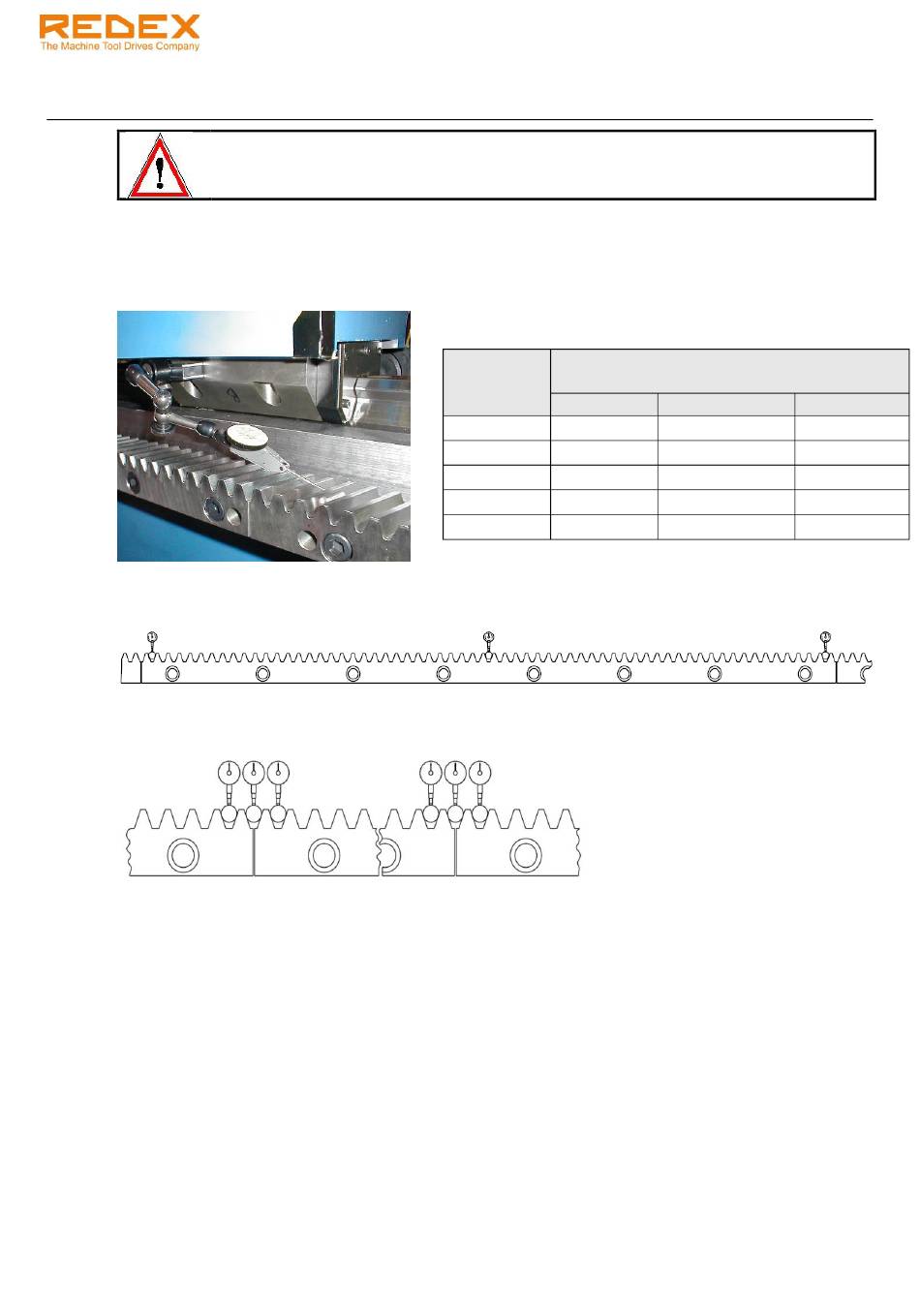

齿条安装公差
4.1
齿条基准面和线性导轨之间的平行度。
KRPX+要求齿条安装必须按照齿条制造厂商的安装程序操作，并参考如下公差要求：
我们建议测量平行度公差时，每段齿条都进行如下图所示的 3 点测量。 齿条测量坐标将会在正确啮合确认
和预载设置中用到。 (见下章)
为了控制齿距误差，我们也建议也每 2 段齿条的连接处进行 3 点测量，如下图所示：
T 每个连接处的 3 点变化不能超过以下值：
0.015 mm 模数 3
-
0.020mm 模数 > 3
-
KRPX+ 用户手册
减速器规格
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
未经我们许可，严禁对此文档进行复制、传播
Ref.: RX182/010
Version 01/2017 – Chinese
齿条和线性导轨间最大平行度公差
测头直径 一段齿条
6 mm 0.02 mm / m
8 mm 0.02 mm / m
10 mm 0.02 mm / m
12 mm 0.04 mm / m
16 mm 0.06 mm / m
轴向全长
0.05 mm
0.05 mm
0.05 mm
0.07 mm
0.08 mm
