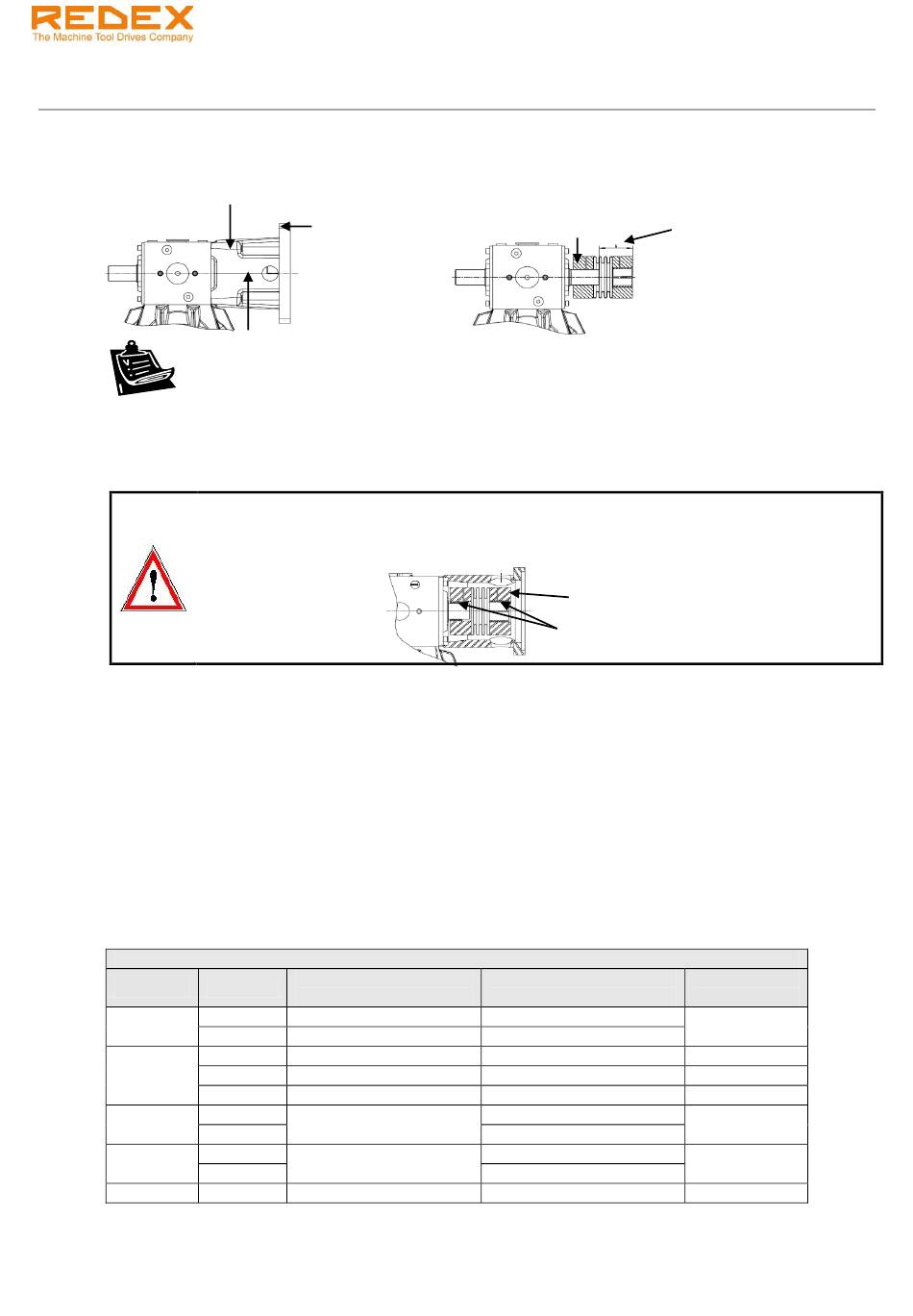

5 INSTALACIÓN DEL MOTOR
Montaje de la brida del motor tipo "MF" (para configuraciones a 90º KRPX+R y ejes
5.1
cilíndricos)
Tornillos MF --> Reenvío angular
1. Limpiar bien aquellas superficies que interfieran con otras después del montaje: eje del
acoplamiento, diámetro de centraje del motor y eje del motor.
2. Montar el acoplamiento (con o sin adaptador del eje, según se requiera) en el eje del reenvio
angular.
¡ATENCIÓN!
Cuando el eje hueco del acoplamiento es mayor que el diámetro del eje del motor o del eje
del reenvio, el acoplamiento incluirá casquillos adaptadores. La ranura de este casquillo
debe estar alineada con la del acoplamiento.
3. Colocar el acoplamiento en la posición axial correcta, teniendo en cuenta la distancia A, según el
tamaño (ver foto y tabla 1).
4. Apretar el tornillo del acoplamiento situados en el lado cercano al reenvio (a un par de apriete
adecuado según el tamaño: ver tabla 1).
5. Montar la brida MF y apretar los 4 tornillos (ver par de apriete adecuado según el tamaño: tabla 1).
6. Introducir cuidadosamente el eje del motor en el eje hueco del acoplamiento (con el adapdator del
eje si se suministra) hasta que la cara del motor asiente en el eje de centraje de la brida MF.
7. Apretar los tornillos del motor uno después del otro de forma alternativa (a un par de apriete
adecuado según el tipo de tornillo: ver tabla 2).
8. Apretar el otro tornillo del acoplamiento situados en el lado del motor (a un par de apriete adecuado
según el tamaño: ver tabla 1).
Tamaño Tipo MF
KRPX1+R
KRPX2+R
KRPX3+R
KRPX4+R
KRPX5+R
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización.
KRPX+ Manual de usuario
Tornillos
brida motor
MF
Tabla 1: Tornillos y distancia A
Tornillos MF -->
Reenvío y par
M8 – 41Nm
MF3N
M5 – 10Nm
MF1N
M10 – 83 Nm
MF4 R
M10 – 83 Nm
MF4 N
M6 – 17 Nm
MF2 N
MF3 N
M8 – 41 Nm
MF3 R
MF4N
M10 – 83 Nm
MF4R
M12 – 145 Nm
MF5N
Versión 01/2017 - Español
Tornillo
acoplamiento
Acoplamiento
Adaptador del eje
Tornillos del
acoplamiento y par
M10 – 50Nm
M8 – 40Nm
M12 – 120 Nm
M12 – 110 Nm
M10 – 50 Nm
M10 – 50 Nm
M12 – 110 Nm
M12 – 110 Nm
M12 – 120 Nm
M12 – 120 Nm
Ref.: RX182/010
Distancia A
Dist. A (mm)
+/- 1mm
65
79
79
60
60
79
60
