NOTA:
La distancia hm puede establecerse directamente mediante un platillo adaptador situado entre la cacasa
del KRPX+ y la pieza de montaje a máquina, pudiéndose valer de la cajera de la carcasa del KRPX+.

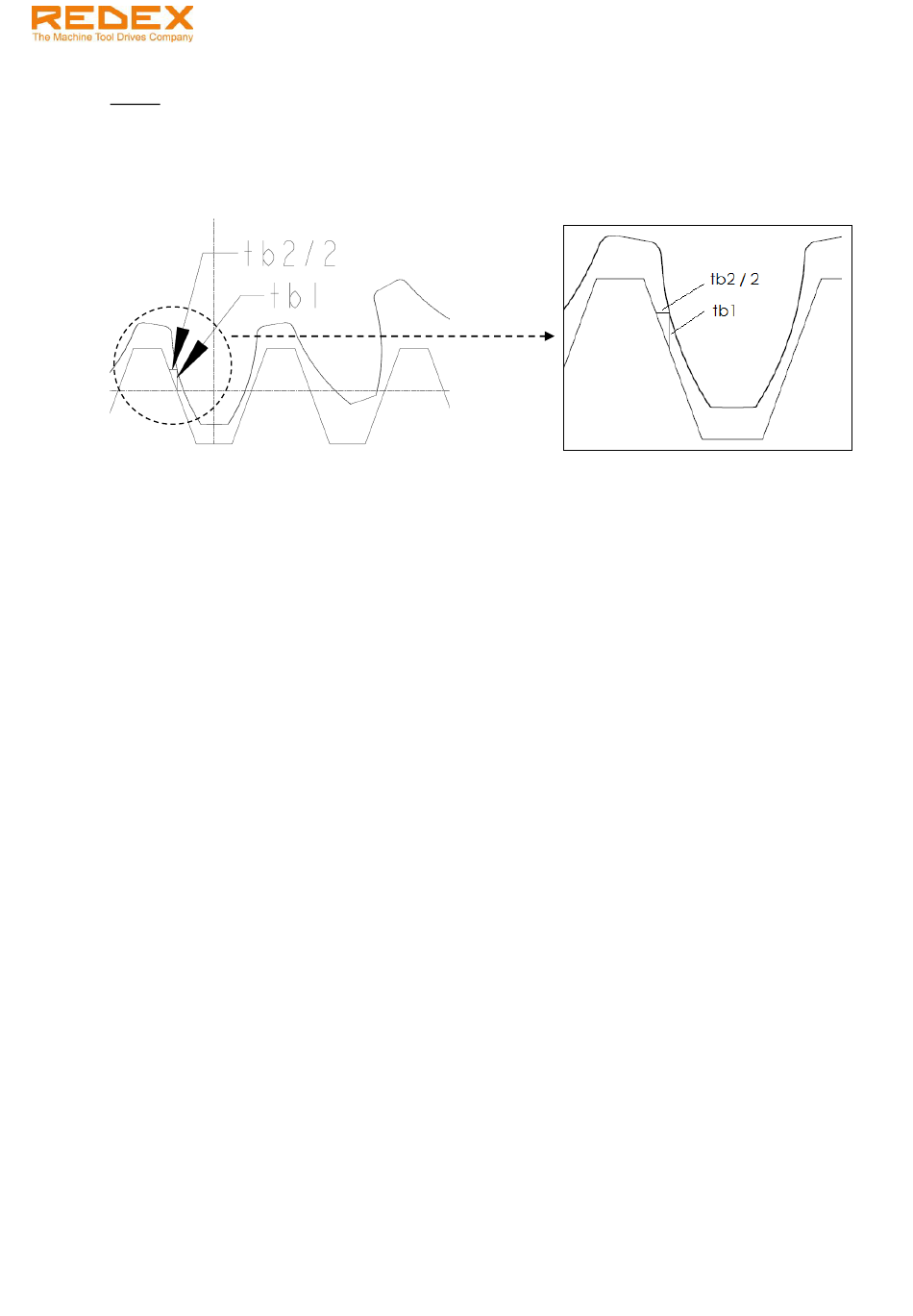

En el siguiente esquema de detalla la holgura radial entre dientes del piñón y cremallera t (así como la
b1
holgura angular t , que se mencionará en el siguiente capítulo):
b2
