4 INSTALLATION SUR LA MACHINE
ATTENTION ! MANUTENTION DU KRPX+.
Le KRPX+ peut être manipulé par le carter, les arbres des renvois d'angle, les trous du
flasque de fixation ou, à l'aide d'anneaux de levage, par le trou taraudé du pignon.

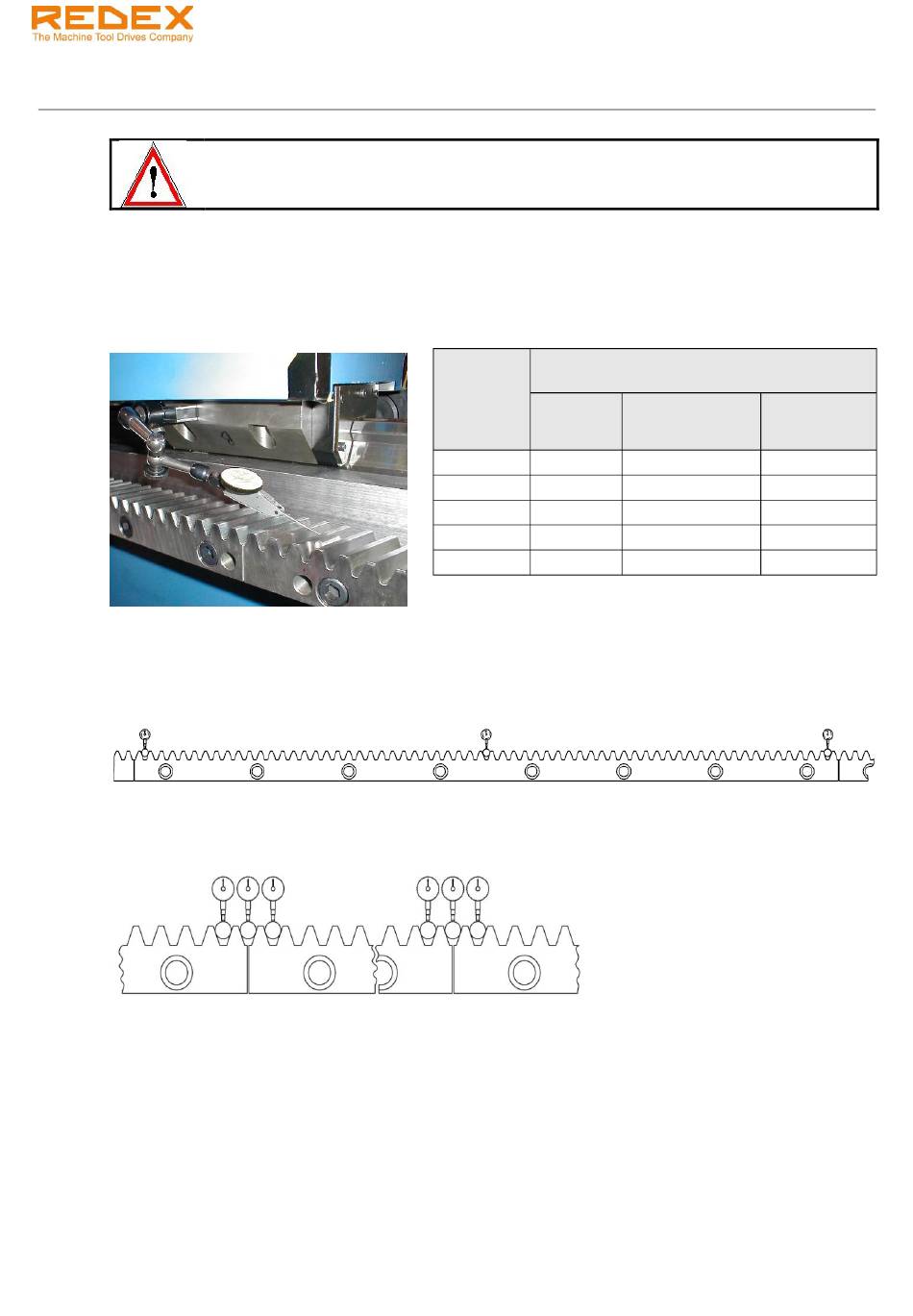

4.1 Tolérance de montage de la crémaillère
Parallélisme entre la surface de référence de la crémaillère et le guidage linéaire
Il est impératif que la crémaillère soit montée sur la machine conformément à la procédure de montage
du constructeur de crémaillères ainsi qu'en respectant les tolérances suivantes :
Nous recommandons de mesurer l'erreur de parallélisme en 3 points pour chaque segment de
crémaillère, comme le montre le schéma suivant. Cette topographie de la crémaillère sera utilisée
lors de la vérification du contact des dents et l'établissement de la précharge (voir chapitres
suivants).
Pour contrôler l'erreur de pas, nous recommandons également d'effectuer 3 mesures à chaque jonction
de segments de crémaillère, comme le montre le schéma ci-dessous.
L'écart entre les 3 comparateurs ne doit pas excéder pour chaque jonction :
- 0.015 mm pour une crémaillère module 3,
- 0.020mm pour une crémaillère module > 3.
KRPX+ Manuel d'utilisation
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Erreur maximum de parallélisme entre la
crémaillère et le guidage linéaire
TAILLE
Diamètre
de
goupille
KRPX1+ 6 mm
KRPX2+ 8 mm
KRPX3+ 10 mm
KRPX4+ 12 mm
KRPX5+ 16 mm
Ref.: RX182/010
Version 01/2017 - Français
Pour une Pour la
section de longueur
crémaillère complète
0.02 mm / m 0.05 mm
0.02 mm / m 0.05 mm
0.02 mm / m 0.05 mm
0.04 mm / m 0.07 mm
0.06 mm / m 0.08 mm
