4.5

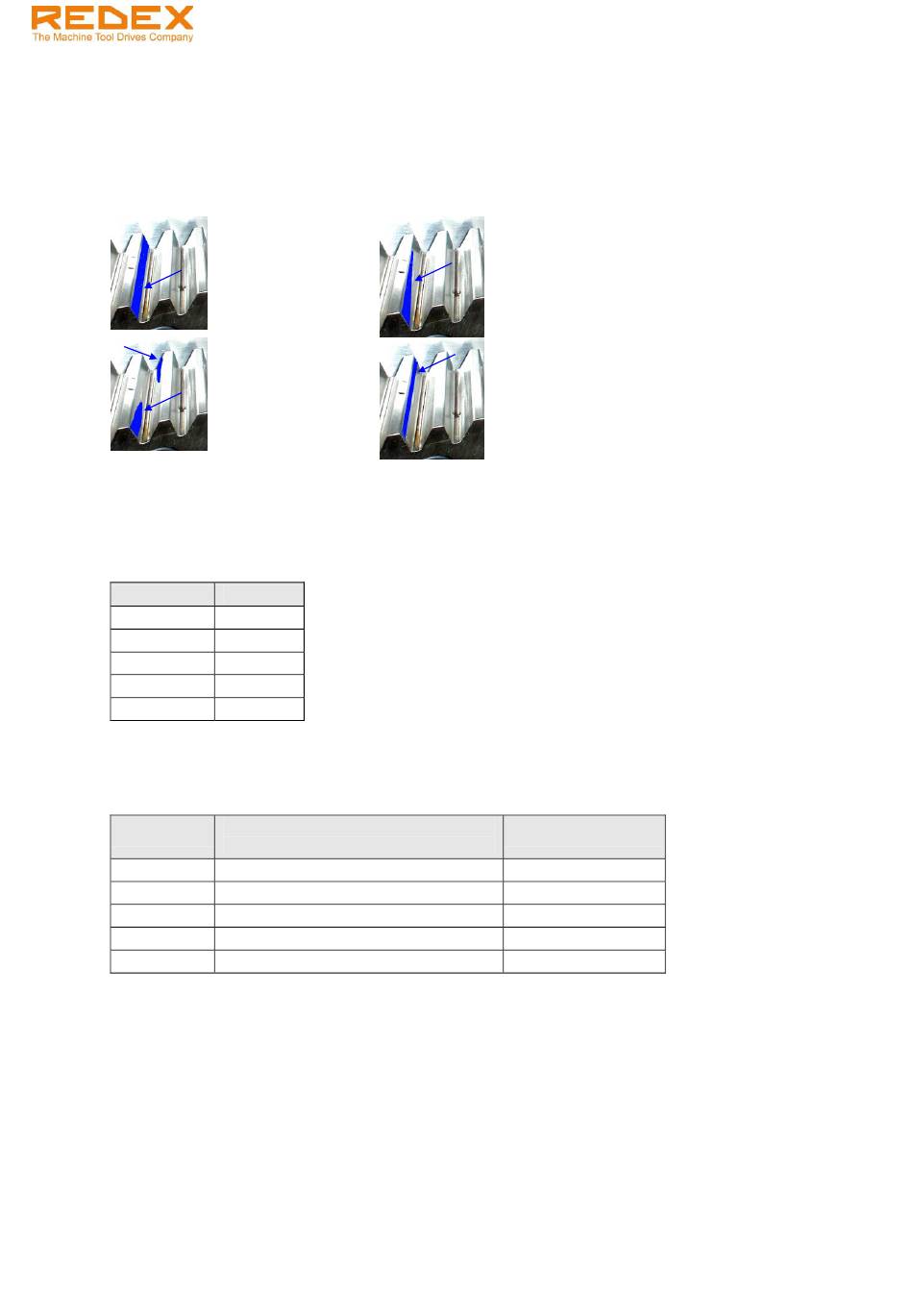

Endkontrolle des Eingriffprofils
Die Verzahnungseingriffflächen durch Tuschierpaste auf dem Ritzel prüfen.
Diese Kontrolle ist zwingend notwendig. Die Tuschierfarbe soll 70 - 80% der Zahnflanken der
Zahnstangen abdecken. Bei anderen Eingriffbildern (siehe Bilder der typischen Eingrifffehler) muss die
Ausrichtung des Getriebes korrigiert bzw. die Geometrie erneut durchgeführt werden.
Correct meshing
Wrong parallelism
tolerances
4.6
Endgültige Befestigung des KRPX+-Getriebes
Wenn das KRPX+-Getriebe korrekt eingebaut ist, empfehlen wir, es mit Hilfe von Stiften (Durchmesser D
mm) zu verstiften.
Größe
KRPX1
KRPX2+
KRPX3+
KRPX4+
KRPX5+
Um das KRPX+-Getriebe am Maschinenrahmen zu befestigen, alle Montagelöcher benutzen und die
Schrauben mit folgendem Anzugsmoment festziehen:
Größe
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
KRPX+ Betriebsanleitung
D
12
12
14
16
16
Befestigungsschrauben
min. Klasse 8.8
8 x M10
8 x M14
8 x M16
8 x M20
8 x M24
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Ausgabe 01/2017 - Deutsch
Wrong parallelism
tolerances
The adjustment plate
is too thick
Anzugsmoment
49 Nm
135 Nm
210 Nm
410 Nm
710 Nm
Ref.: RX182/010
Seite 17 / 24
