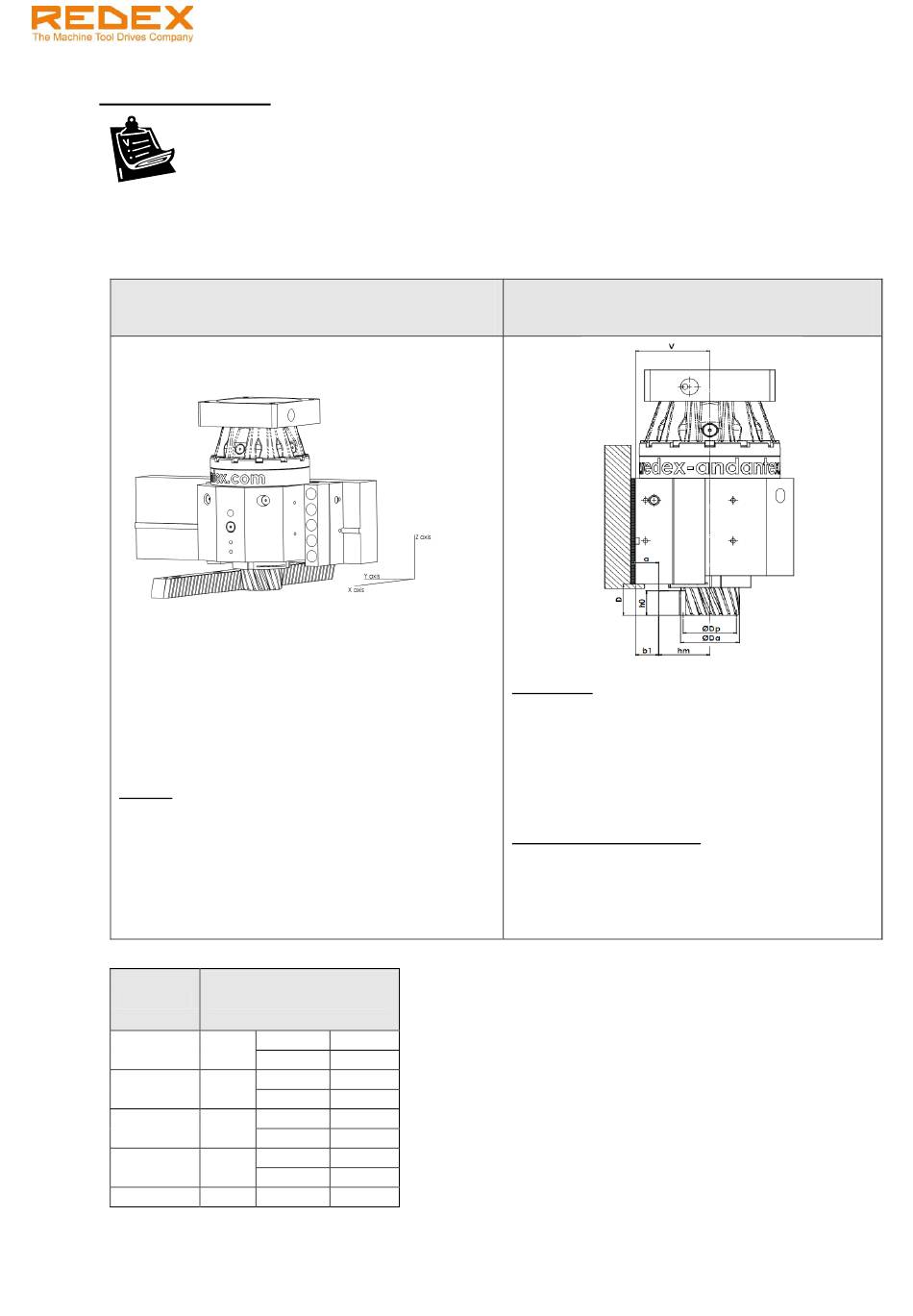

4.3.2 Metodología de ajuste
1. Llevar los reductores al punto del eje donde la topografía de la cremallera (paralelismo con las guias)
tenga un valor medio, según el capítulo Erreur ! Source du renvoi introuvable..
2. Seguir el siguiente procedimiento (caso 1 o caso 2, dependiendo de la configuración de montaje):
Caso 1: cremallera perpendicular a la cara de
Utilizando el chavetero del KRPX
Instalar el KRPX en máquina.
Llevar* el KRPX en la dirección del eje Y hasta
eliminar completamente la holgura entre piñón y
cremallera.
*Notas:
La superficie de referencia en el desplazamiento en
el eje Y puede ser el chavetero del KRPX o su
suferficie frontal rectificada
Ajustar el KRPX en dirección -Y al valor de t
indicado en la siguiente tabla.
Tamaño
KRPX1+
KRPX2+ 0.15
KRPX3+
KRPX4+
KRPX5+
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización.
KRPX+ Manual de usuario
montaje del KRPX
holgura radial en el
dentado piñón-
cremallera t
b1
mm
+0.025
0.1
mm
-0.025
mm
+0.025
mm
-0.025
mm
+0.05
0.2
mm
-0.05
mm
+0.075
0.2
mm
-0.075
0.3 mm
+0.1
Caso 2: cremallera paralela a la cara de
montaje del KRPX
Utilizando un platillo intermedio de ajuste
Requisitos:
Las tolerancias de perpendicularidad deben ser
ajustadas según capítulo Erreur ! Source du
renvoi introuvable.
El ajuste del espesor del platillo intermedio entre
máquina y KRPX debe ser t = a – b1 + tb1.
Método de comprobación:
Medir la distancia « a ».
Montar el KRPX en máquina con su platillo de
b1
ajuste.
Comprobar la holgura angular tb2 (ver siguiente
capítulo).
