REDEX KRPX1+ Betriebs-, Montage- Und Wartungsanleitung Seite 35

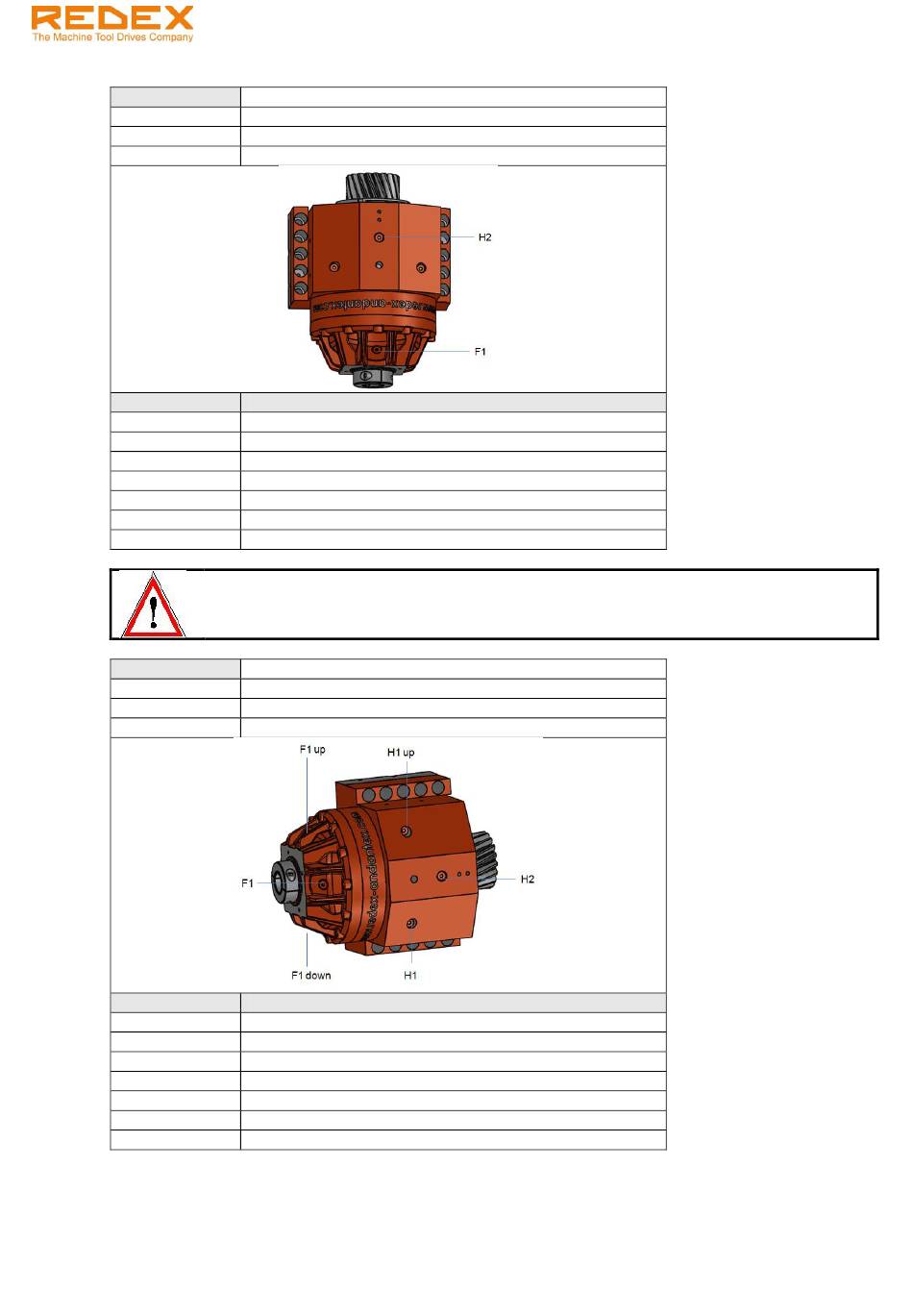

Position: V3
Remplissage H2
Vidange F1
Reniflard H2
Taille
KRPX1+M 1st.
KRPX1+M 2st.
KRPX2+M 1st.
KRPX2+M 2st.
KRPX3+M
KRPX4+M
KRPX5+M
ATTENTION!
Cette position de montage peut nécessiter une procédure de remplissage spéciale. Nous
consulter.
B6 – B7
Position:
Remplissage F1 up, H1 up
Vidange F1 down, H1
Reniflard F1, H2
Taille
KRPX1+M 1st.
KRPX1+M 2st.
KRPX2+M 1st.
KRPX2+M 2st.
KRPX3+M
KRPX4+M
KRPX5+M
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
KRPX+ Manuel d'utilisation
Volume d'huile approximatif (L)
0,4
0,4
1,0
1,3
1,9
3,1
6,0
Volume d'huile approximatif (L)
0,2
0,2
0,6
0,6
1,0
1,6
3,5
Ref.: RX182/010
Version 01/2017 - Français
Page 9 / 24
