5 INSTALLAZIONE MOTORE

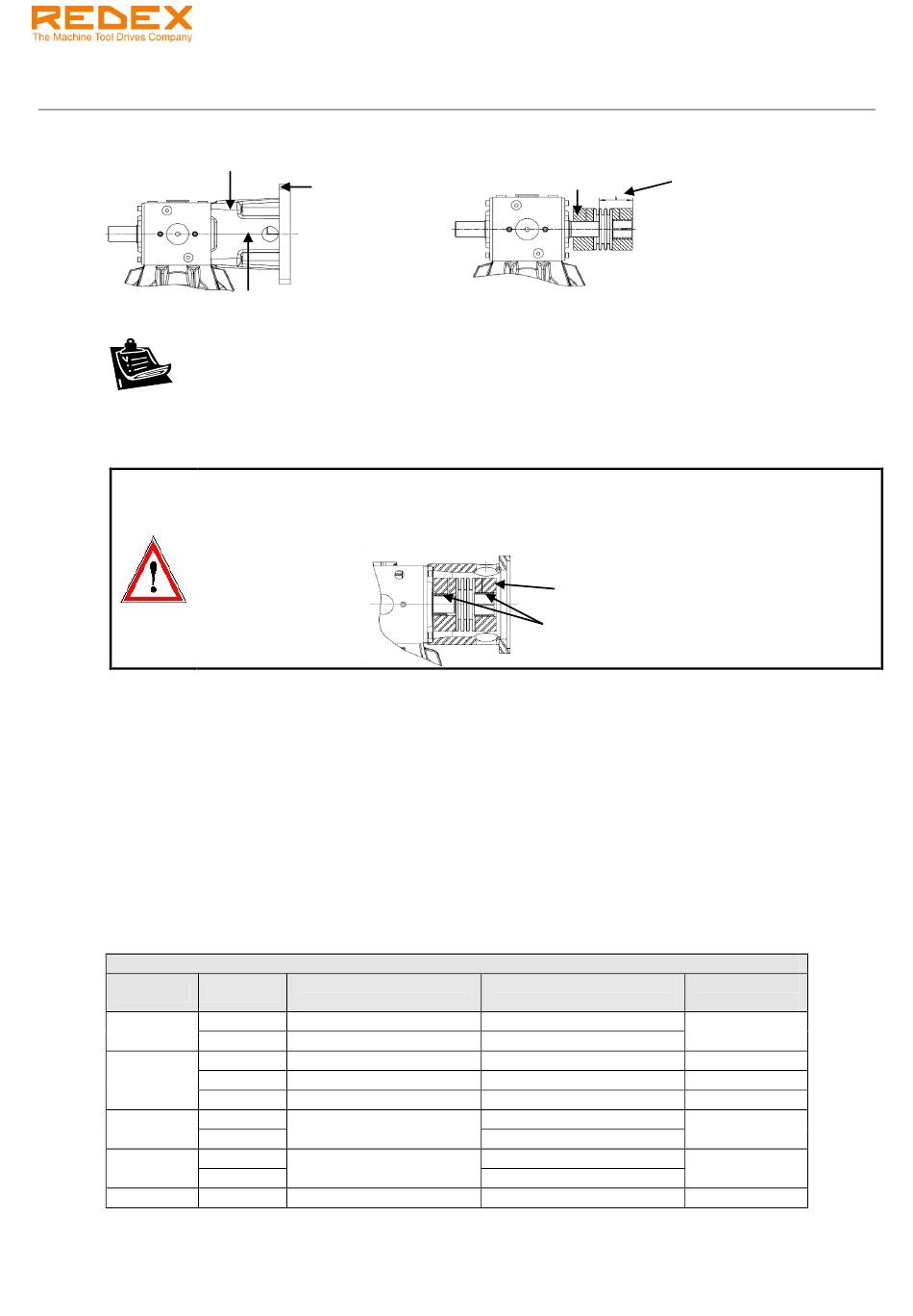

5.1 Montaggio flangia MF (configurazione con rinvio ad angolo KRPX+R ed albero cilindrico)
Viti MF --> Rinvio ad angolo
Rispettare le seguenti istruzioni per installare la flangia del motore.
1. Pulire le superfici di montaggio da collegare tra loro: giunto, diametro di centraggio del motore,
flangia ed albero motore.
2. Accoppiare il giunto (con o senza l‟adattatore) con l‟albero del rinvio angolare.
AVVERTENZA!
Quando il foro del giunto è più grande dei diametri dell‟albero del motore o della
trasmissione, un adattatore d‟albero (ghiera) sarà fornito con il giunto. La gola di questo
adattatore deve essere allineato con quella del giunto.
3. Inserire il giunto rispettando la distanza A (vedere in figura).
4. Serrare la vite del giunto dal lato del rinvio angolare (con la corretta coppia di serraggio: tabella 1).
5. Montare la flangia e serrare le sue 4 viti di fissaggio (controllare l‟adeguata coppia di serraggio nella
tabella 2).
6. Fare scorrere con precisione l‟albero motore dentro il foro del giunto (con l‟adattatore d‟albero se
fornito) fino ad ottenere l‟accoppiamento corretto in battuta tra la flangia del motore e la flangia
montata precedentemente sul rinvio angolare.
7. Serrare le viti della flangia del motore una dopo l‟altra in più passi (controllare l‟adeguata coppia di
serraggio nella tabella 2).
8. Serrare l‟altra vite del giunto (con la corretta coppia di serraggio: vedere la tabella 1).
Taglia
KRPX1+R
KRPX2+R
KRPX3+R
KRPX4+R
KRPX5+R
