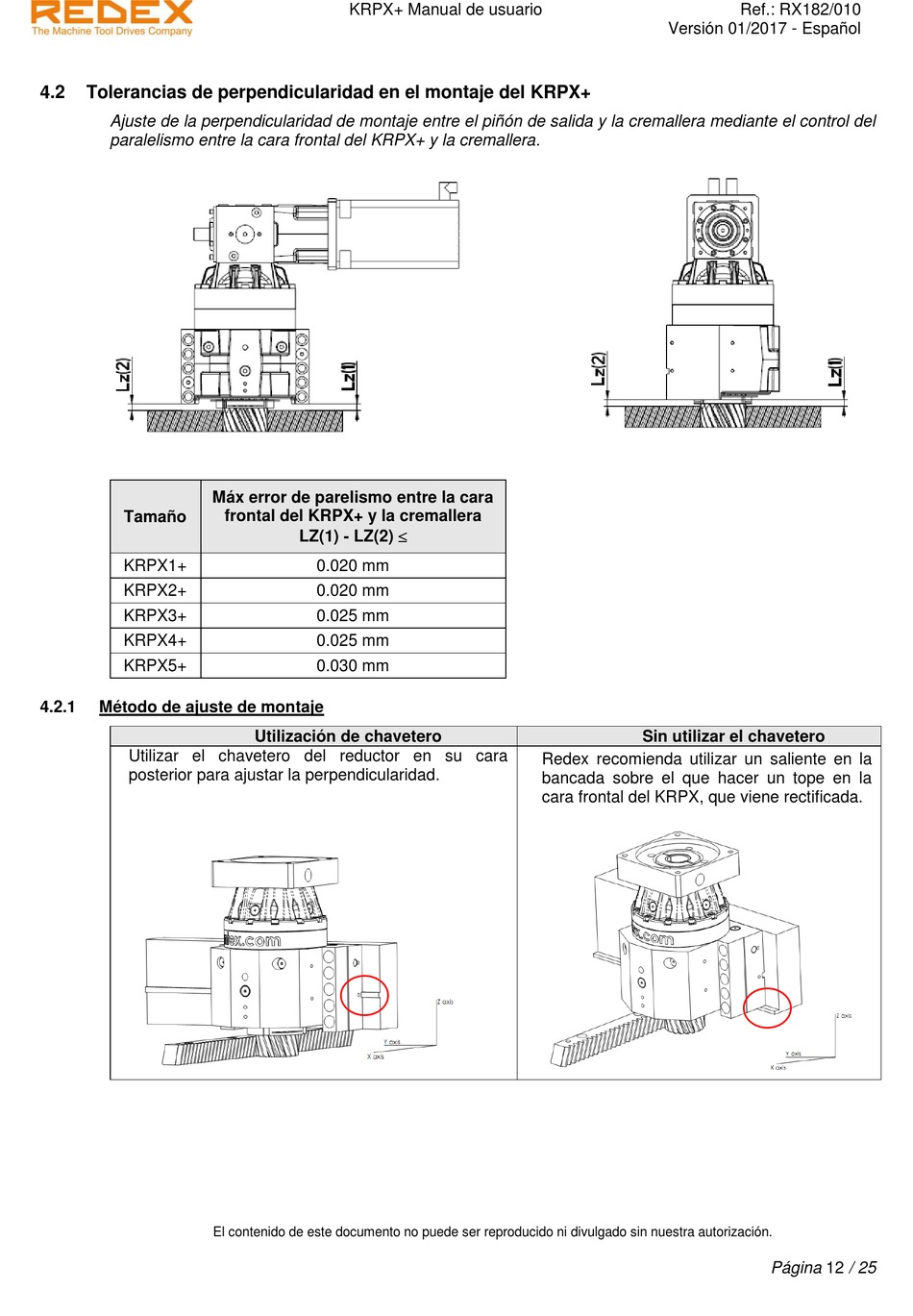

4.2 Tolerancias de perpendicularidad en el montaje del KRPX+
Ajuste de la perpendicularidad de montaje entre el piñón de salida y la cremallera mediante el control del
paralelismo entre la cara frontal del KRPX+ y la cremallera.
Máx error de parelismo entre la cara
Tamaño
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
4.2.1 Método de ajuste de montaje
Utilizar el chavetero del reductor en su cara
posterior para ajustar la perpendicularidad.
