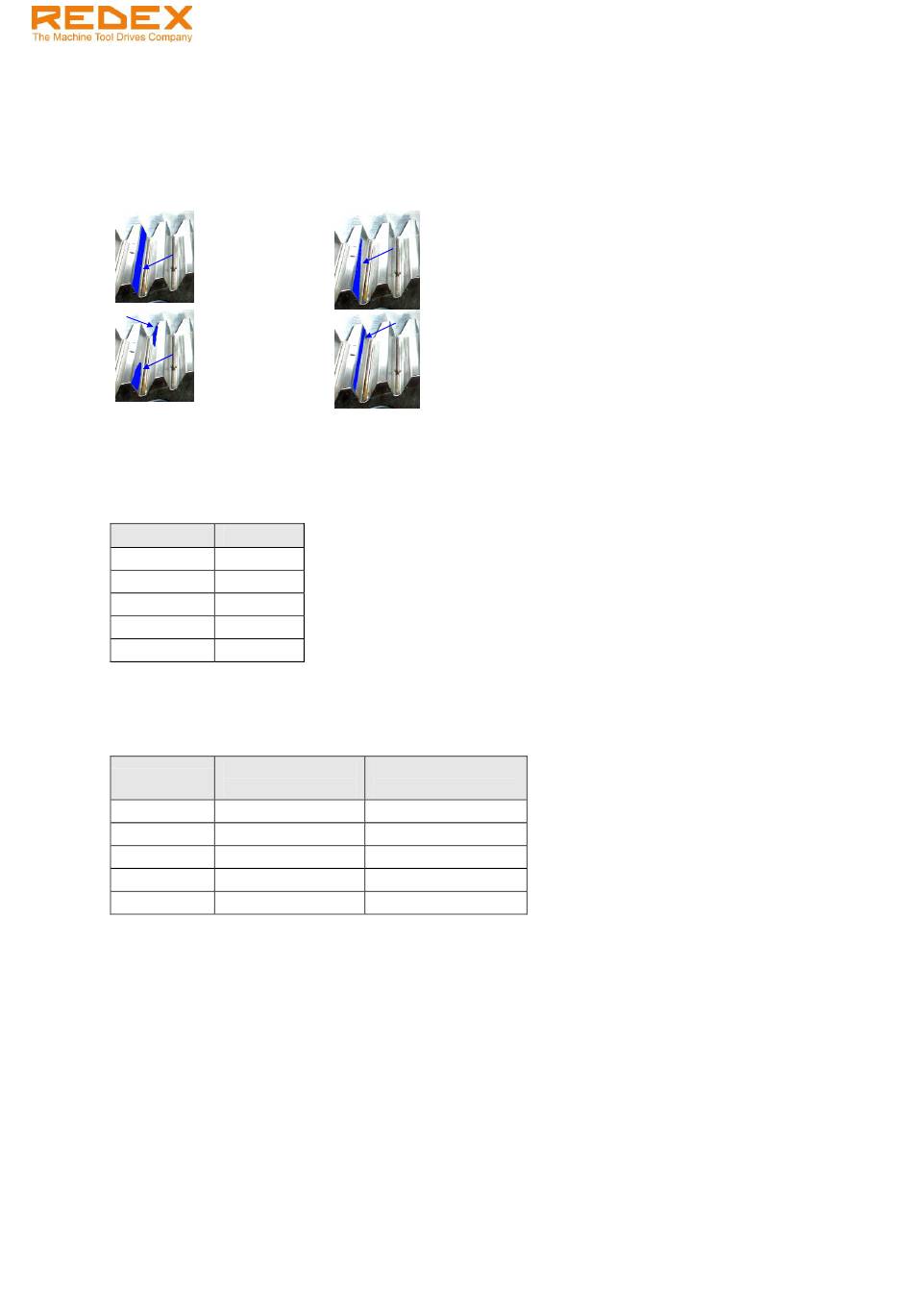

4.5 Verifica impronta di contatto tra i denti
Verificare l'impronta di contatto tra i denti con il colore blu di Prussia.
Raccomandiamo vivamente di fare questa verifica. Quando i denti del pignone e della cremagliera sono
accoppiati correttamente il colore blu copre il tra 70% e 80% delle superfici di contatto. Le seguenti figure
mostrano gli errori più comuni:
Corretta
Tolleranza di parallelismo Lz
non corretta
4.6 Fissaggio finale del riduttore KRPX+
Dopo che il riduttore KRPX+ è montato correttamente consigliamo di bloccarlo con spine. Usare due
spine coniche di diametro D mm.
Grandezza
KRPX1
KRPX2+
KRPX3+
KRPX4+
KRPX5+
Per montare il riduttore KRPX+ sull‟incastellatura della macchina, usare tutti i fori di montaggio e serrare
le viti con le seguenti coppie:
Grandezza
KRPX1+
KRPX2+
KRPX3+
KRPX4+
KRPX5+
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
KRPX+ - Manuale utente
D
12
12
14
16
16
Viti di fissaggio
Cl. 8.8 Min.
8 x M10
8 x M14
8 x M16
8 x M20
8 x M24
Tolleranza di
parallelismo Ly non
corretta
La piastra di
regolazione è troppo
spessa
Coppia di
serraggio
49 Nm
135 Nm
210 Nm
410 Nm
710 Nm
