电机安装
5

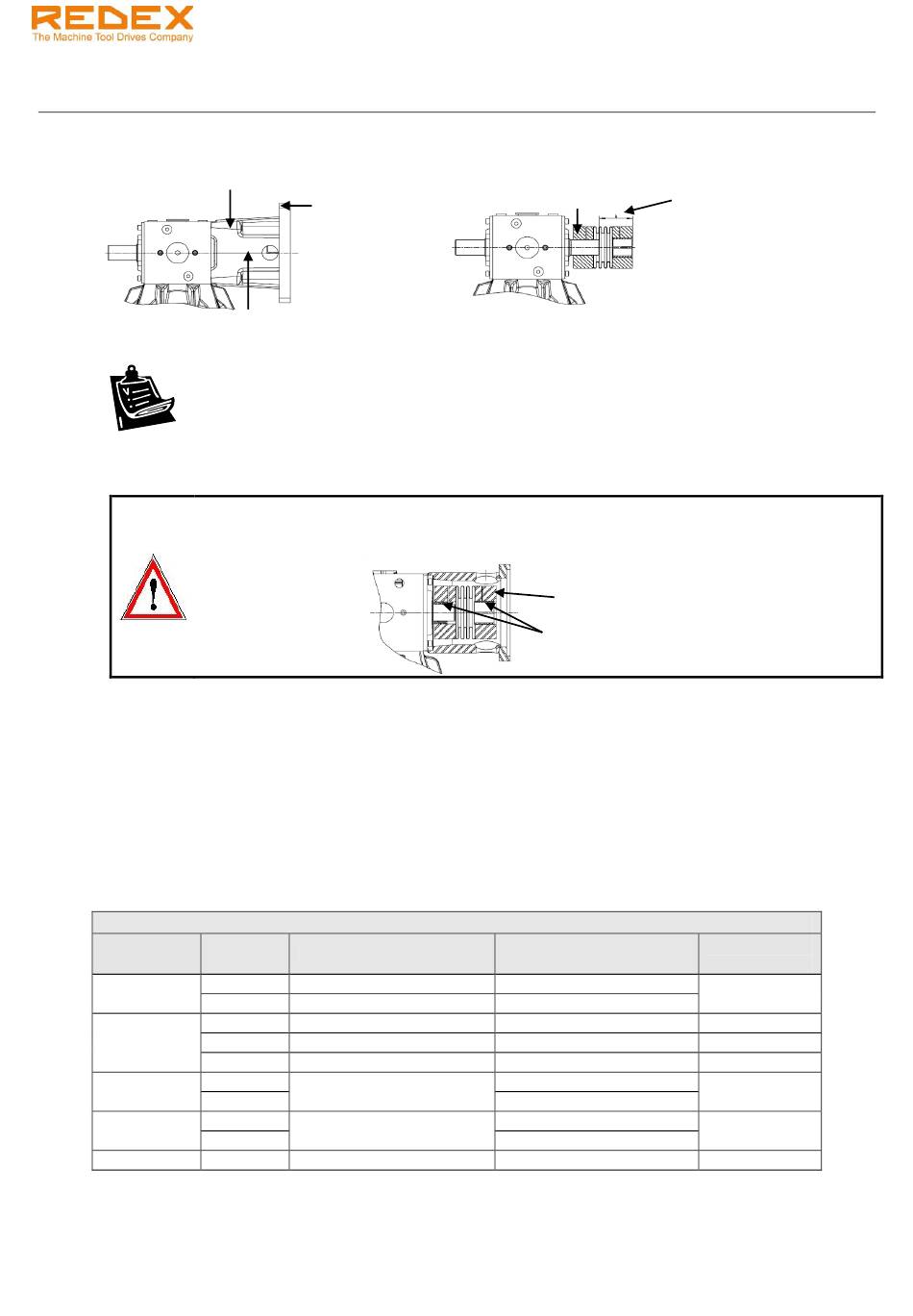

MF 型电机法兰安装（直角结构 KRPX+R 和圆柱轴）
5.1
MF 螺钉 --> 锥齿轮箱
遵照以下操作说明来安装电机法兰
1. 清洁将要组装在一起的安装表面，也就是联轴器，电机安装直径，法兰和电机轴。
2. 安装联轴器到锥齿轮箱轴上 (是否带轴套)
警告!
当联轴器的孔比电机轴径或锥齿轮箱轴径大时， 将会有一个轴套. 轴套上的槽必须和联轴器上
的开槽对齐。
3. 联轴器的位置请参照间距 A (见图表).
4. 拧紧锥齿轮箱一侧的联轴器螺钉（紧固力矩请参考表 1）.
5. 安装 MF 法兰并且拧紧它的 4 固定螺钉 ("锥齿轮箱 MF 螺钉 和扭矩" 见表 1).
6. 将电机轴小心的滑入联轴器孔（连轴套一起，如果有的话）直到电机安装直径部位全部进入 MF 法兰。
7. 分几次逐个拧紧电机紧固螺钉 (拧紧力矩见表 2).
8. 拧紧剩下的联轴器螺钉（紧固力矩见表 1）
减速器规格
KRPX1+R
KRPX2+R
KRPX3+R
KRPX4+R
KRPX5+R
KRPX+ 用户手册
电机法兰螺
钉
MF
MF 类型 锥齿轮箱 MF 螺钉和扭矩
M8 – 41Nm
MF3N
M5 – 10Nm
MF1N
M10 – 83 Nm
MF4 R
M10 – 83 Nm
MF4 N
M6 – 17 Nm
MF2 N
MF3 N
M8 – 41 Nm
MF3 R
MF4N
M10 – 83 Nm
MF4R
M12 – 145 Nm
MF5N
未经我们许可，严禁对此文档进行复制、传播
轴套
表 1: 螺钉和间距 A
联轴器螺钉和扭矩
M10 – 50Nm
M8 – 40Nm
M12 – 120 Nm
M12 – 110 Nm
M10 – 50 Nm
M10 – 50 Nm
M12 – 110 Nm
M12 – 110 Nm
M12 – 120 Nm
M12 – 120 Nm
Ref.: RX182/010
Version 01/2017 – Chinese
联轴器螺钉
间距 A
联轴器
间距 A (mm)
+/- 1mm
65
79
79
60
60
79
60
