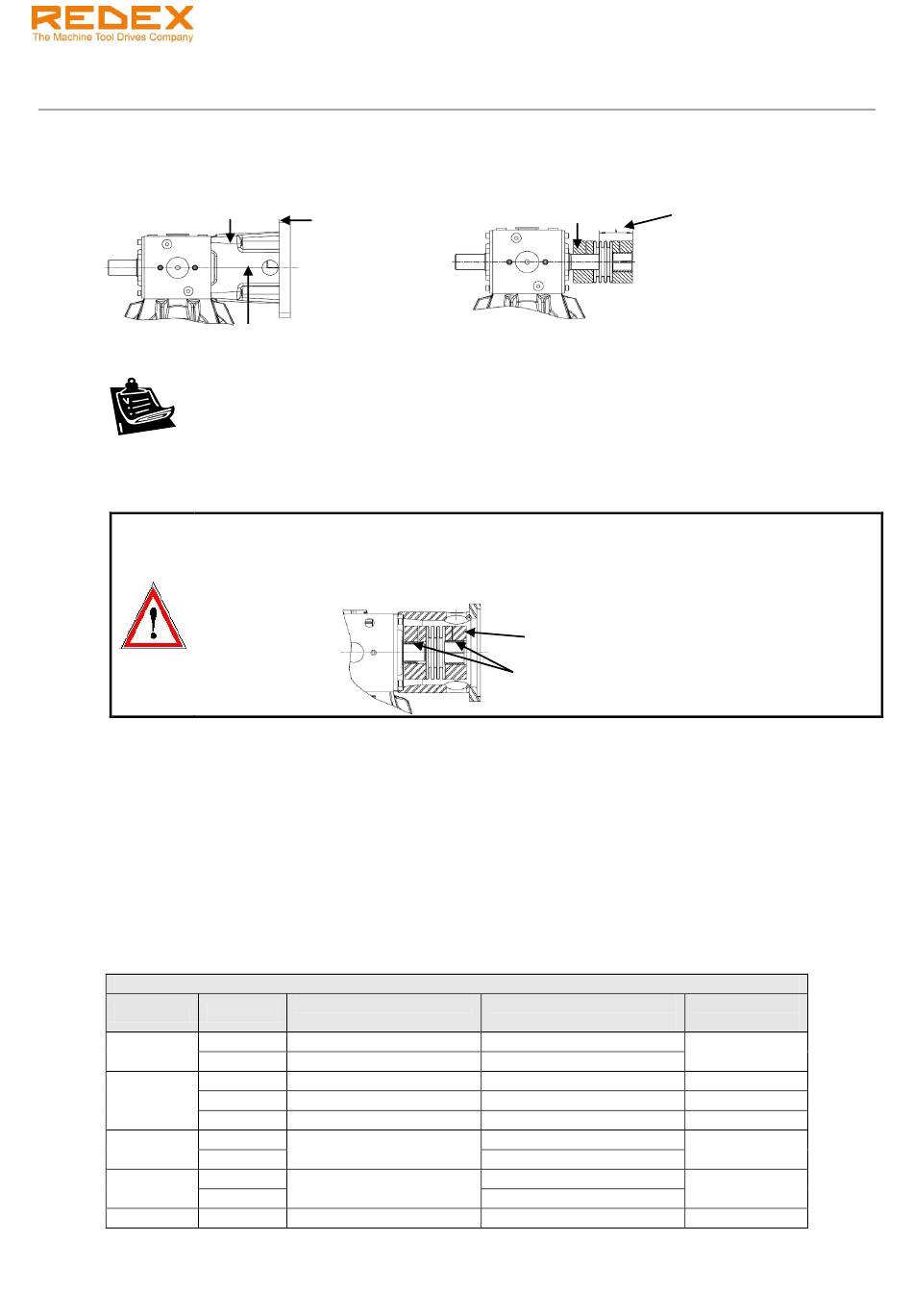

FIXATION DU MOTEUR

Flasque moteur type MF (pour configurations avec renvoi d'angle KRPX+R et arbres
5.1
cylindriques)
Vis MF --> Renvoi d'angle
Respecter la procédure suivante pour monter le flasque moteur.
1. Dégraisser les surfaces entrant en contact, c-à-d : accouplement, centrage moteur, flasque et arbre
moteur.
2. Monter l'accouplement (avec ou sans adaptateur de diamètre) sur l'arbre du renvoi d'angle.
ATTENTION !
lorsque l'alésage de l'accouplement est plus grand que les diamètres des arbres moteur ou
renvoi d'angle, un adaptateur de diamètre sera fourni. La rainure de cet adaptateur doit être
alignée avec celle de l'accouplement.
3. Positionner l'accouplement en respectant la côte A (voir schéma).
4. Serrer la vis de l'accouplement côté renvoi d'angle (couple de serrage suivant tableau 1).
5. Mettre en place le MF muni de sa bride et serrer ses 4 vis de fixation (couple de serrage suivant
tableau 1)
6. Monter délicatement le servomoteur sur le MF en introduisant l'arbre moteur dans l'alésage de
l'accouplement (ou de l'adaptateur de diamètre si nécessaire).
7. Serrer les vis de fixation du moteur (couple de serrage suivant tableau 2).
8. Serrer l'autre vis de fixation de l'accouplement (couple de serrage suivant tableau 1).
Taille Type MF
KRPX1+R
KRPX2+R
KRPX3+R
KRPX4+R
KRPX5+R
KRPX+ Manuel d'utilisation
Vis du
moteur
MF
Tableau 1 : vis et côte A
Vis MF --> renvoi
d'angle & couple
M8 – 41Nm
MF3N
M5 – 10Nm
MF1N
M10 – 83 Nm
MF4 R
M10 – 83 Nm
MF4 N
M6 – 17 Nm
MF2 N
MF3 N
M8 – 41 Nm
MF3 R
MF4N
M10 – 83 Nm
MF4R
M12 – 145 Nm
MF5N
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Version 01/2017 - Français
Vis de
l'accouplement
Accouplement
Adaptateur
Vis de l'accouplement
& couple
M10 – 50Nm
M8 – 40Nm
M12 – 120 Nm
M12 – 110 Nm
M10 – 50 Nm
M10 – 50 Nm
M12 – 110 Nm
M12 – 110 Nm
M12 – 120 Nm
M12 – 120 Nm
Ref.: RX182/010
Côte A
Côte A (mm)
+/- 1mm
65
79
79
60
60
79
60
Page 19 / 24
